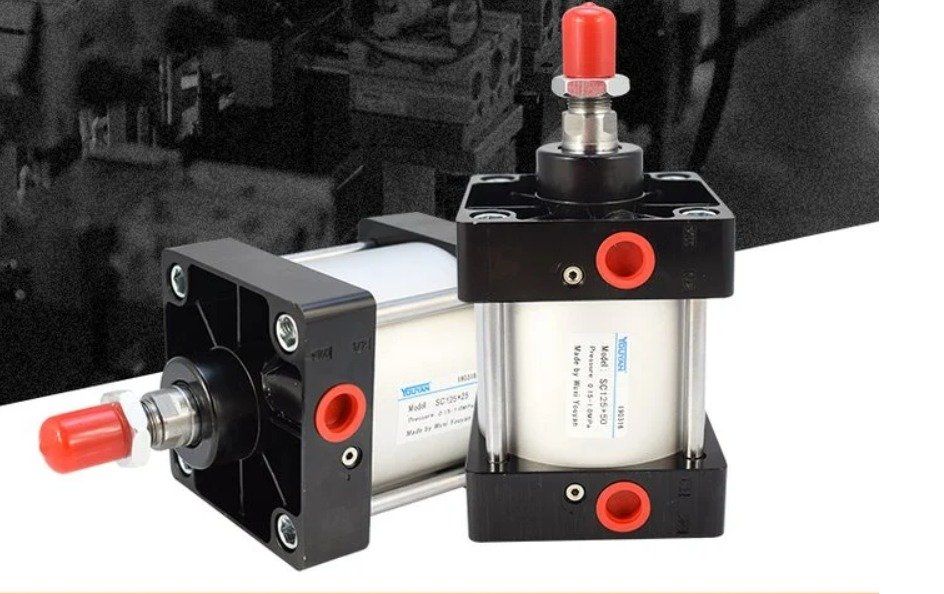

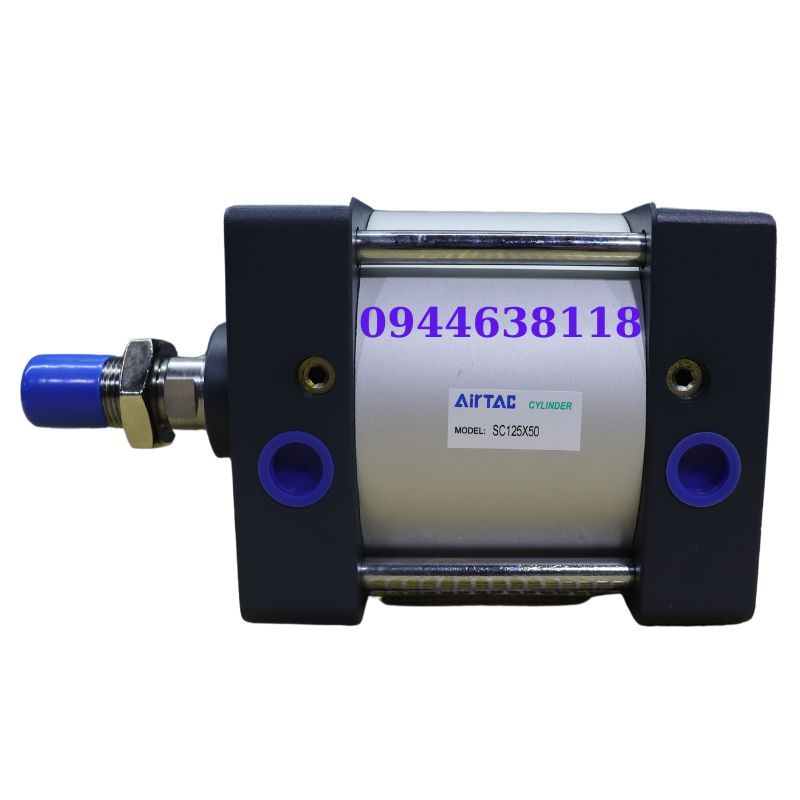

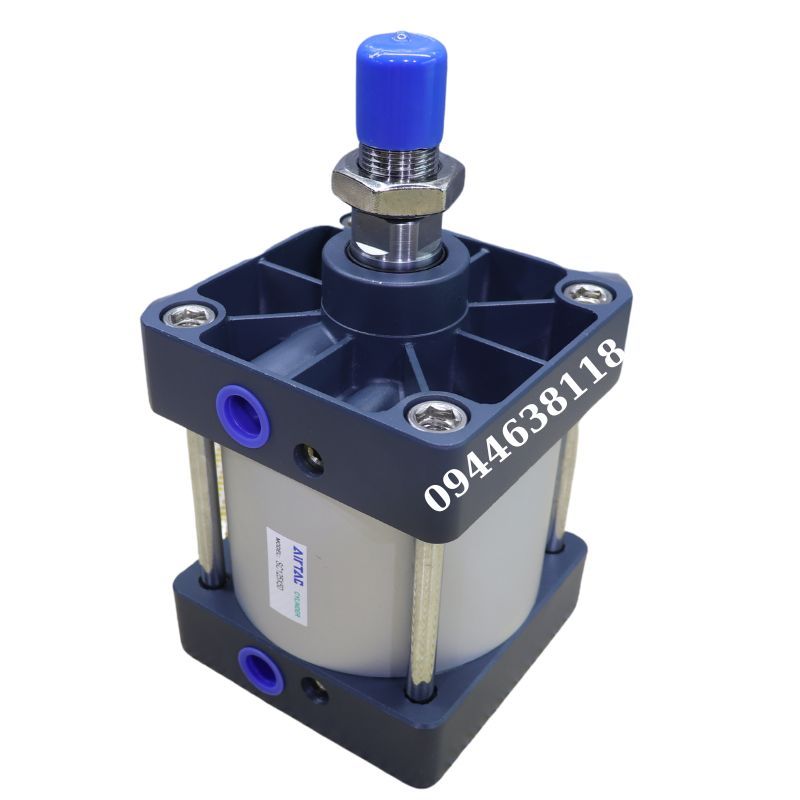

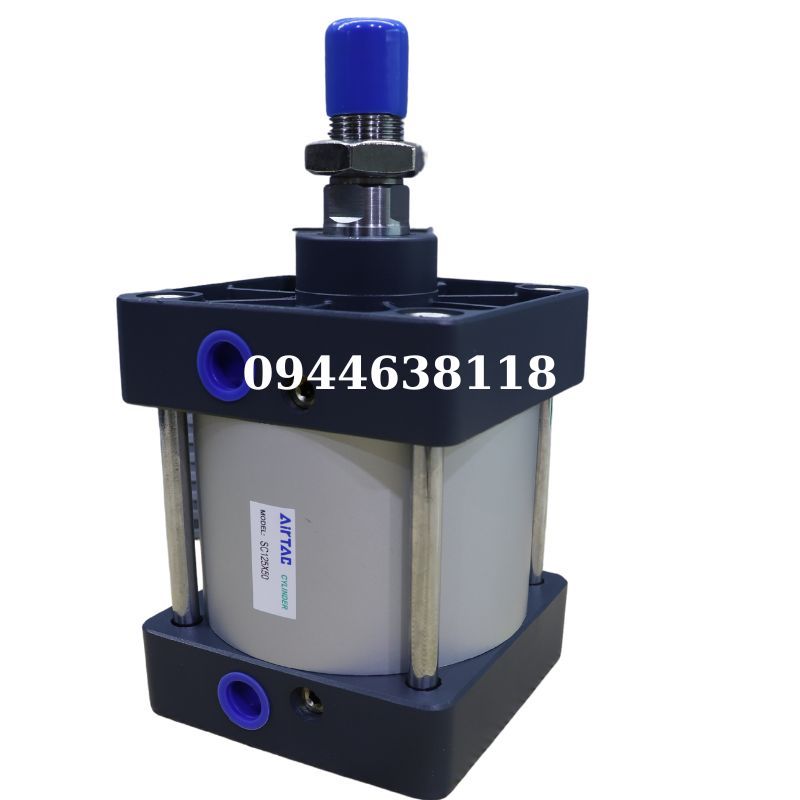

SC125x50
- Tình trạng: Chỉ còn 1 sản phẩm
- Thương hiệu: Khác
1,450,000₫
Giá thị trường: 1,600,000₫
Tiết kiệm: 150,000₫
THÔNG SỐ KỸ THUẬT SC125x50
SC125x50
Thông số kỹ thuật tiêu chuẩn:
1. Đường kính lỗ khoan: 125mm
2. Hình thức hành động: hành động ghép
3. Môi trường làm việc: không khí
4. Phạm vi áp suất hoạt động: 0,1 ~ 1,0Mpa
5. Đảm bảo khả năng chịu áp suất: 1,5Mpa
6. Phạm vi nhiệt độ hoạt động: -20 ~ 80 ° C
7. Phạm vi tốc độ sử dụng: 30 ~ 800mm / s
8. Hình thức đệm: đệm có thể điều chỉnh
9. Đường kính bì: PT1/2
10. Hành trình đệm: 29mm
11. Dạng cố định: loại cơ bản Loại FA loại FB loại CA loại CB loại LB loại TC loại TCM1 loại
12. Phạm vi dung sai hành trình: 0~250﹢1.0 251~1000﹢1.4 1001~1500﹢1.8
1. Tính năng sản phẩm:
1. Thực hiện các tiêu chuẩn của công ty;
2. Đây là loại xi lanh thanh giằng, nắp trước và sau được kết nối với thân xi lanh ống nhôm có trụ, có độ tin cậy và hiệu suất tốt;
3. So với xi lanh tiêu chuẩn ISO15552, xi lanh dòng SC có cùng đường kính lỗ khoan có chiều dài nhỏ hơn;
4. Phớt piston sử dụng cấu trúc bịt kín hai chiều có hình dạng đặc biệt, kích thước nhỏ gọn và có chức năng chứa dầu;
5. Việc điều chỉnh đệm xi lanh trơn tru;
6. Có nhiều thông số kỹ thuật khác nhau của xi lanh và phụ kiện lắp đặt xi lanh cho khách hàng lựa chọn;
7. Chọn vật liệu bịt kín chịu nhiệt độ cao để đảm bảo xi lanh hoạt động bình thường ở nhiệt độ 150°C.
2. Ý nghĩa các ký hiệu:
SC125x500 - cho dù đó là từ tính - vật liệu bịt kín - dạng cố định
SC có nghĩa là: loại tác động kép tiêu chuẩn,
125 có nghĩa là: lỗ xi lanh,
50 có nghĩa là hành trình xi lanh, cho dù đó là từ tính
(S có nghĩa là từ tính, trống có nghĩa là không),
vật liệu bịt kín ( trống: vật liệu TPU, vật liệu N: NBR, H: vật liệu cao su flo) dạng cố định (trống, LB, FA, FB, CA, CB, TC))
3. Thông số kỹ thuật tiêu chuẩn:
1. Đường kính lỗ khoan: 125mm
2. Hình thức hành động: hành động ghép
3. Môi trường làm việc: không khí
4. Phạm vi áp suất hoạt động: 0,1 ~ 1,0Mpa
5. Đảm bảo khả năng chịu áp suất: 1,5Mpa
6. Phạm vi nhiệt độ hoạt động: -20 ~ 80 ° C
7. Phạm vi tốc độ sử dụng: 30 ~ 800mm / s
8. Hình thức đệm: đệm có thể điều chỉnh
9. Đường kính bì: PT1/2
10. Hành trình đệm: 29mm
11. Dạng cố định: loại cơ bản Loại FA loại FB loại CA loại CB loại LB loại TC loại TCM1 loại
12. Phạm vi dung sai hành trình: 0~250﹢1.0 251~1000﹢1.4 1001~1500﹢1.8
4. Thông số hành trình tiêu chuẩn SC125:
SC125x25-S, SC125x50-S, SC125x75-S, SC125x80-S, SC125x100-S,/SC125x125-S,/SC125x150-S, / SC125x160-S, /SC125x175 –S, /SC125x200-S, /SC125x250-S, /SC125x3 00-S, /SC125x350 – S, /SC125x400-S/ SC125x450-S/SC125x500-S/SC125X550-S/SC125x600-S/SC125x650-S/SC125x700-S/SC125x750-S/ SC125x800-S/SC125x850 -S/SC125x900-S / SC125x950-S / SC125x1000-S, /SC125x1050-S, /SC125x1100-S, / SC100x1150-S, /SC100x1200-S/SC100x1300-S/SC100x1400-S/SC100x1500-S
