Raytek Compact CI chỉ có ở Châu Á Thái Bình Dương và Châu Mỹ.

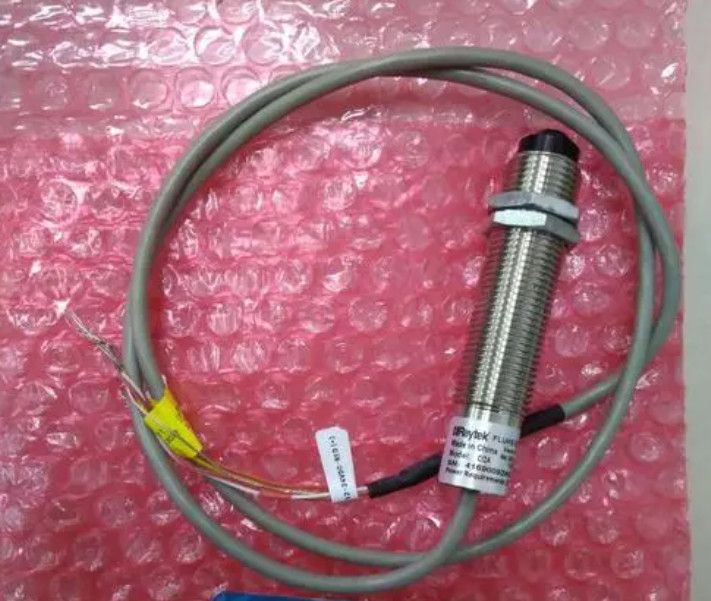

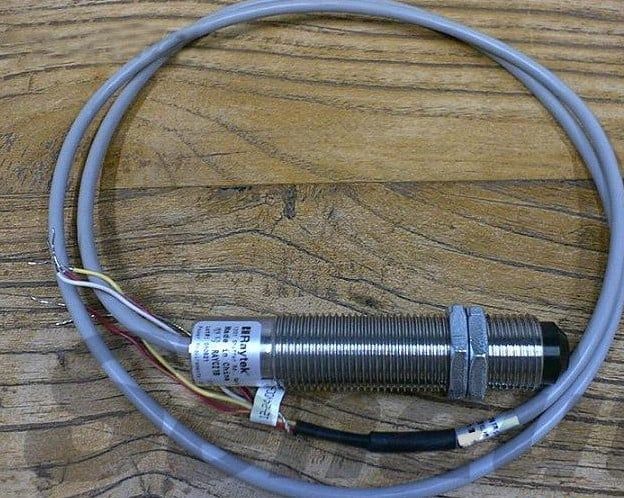

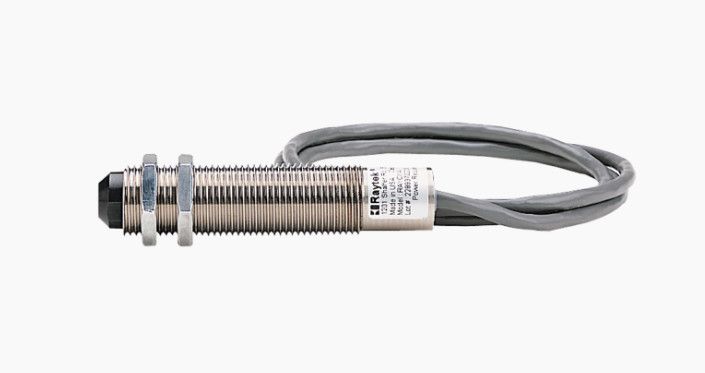

Nhiệt kế hồng ngoại không tiếp xúc Raytek CI nhỏ gọn và dễ lắp đặt. Các thiết bị điện tử tích hợp của thiết bị CI được bảo vệ bằng vỏ thép không gỉ IP 65 (NEMA-4) chắc chắn, cho phép cảm biến hoạt động ở nhiệt độ môi trường lên tới 70°C (160°F) mà không cần làm mát. Do thiết bị CI có cùng trở kháng đầu ra 50 Ohm như một cặp nhiệt điện, nên nó hoạt động chính xác—không có lỗi dịch chuyển—khi được sử dụng cùng với mạch bảo vệ ngắt cặp nhiệt điện trong hầu hết các bộ điều khiển, màn hình và bộ phát.
Các tính năng chính:
Số mô hình | CI-A | CI-B | CM |
---|---|---|---|
Phạm vi nhiệt độ | 0 đến 350 °C (32 đến 662 ºF) | 30 đến 500 ºC (86 đến 932 ºF) | -20 đến 500 ºC (-4 đến 932 ºF) |
Phản ứng quang phổ | 7 đến 18 μm | 7 đến 18 μm | 8 đến 14 μm |
Độ chính xác của hệ thống | 0ºC đến 115ºC (32ºF đến 240ºF) ±3ºC (±6ºF) 116ºC đến 350ºC (241ºF đến 662ºF) >±5% | 30ºC đến 99ºC (86ºF đến 211ºF) ±6ºC (±10ºF) 100ºC đến 500ºC (212ºF đến 932ºF) >±2% hoặc ±3ºC (±6ºF) | Kỹ thuật số/điện áp: 1,5% giá trị đọc hoặc ± 2ºC* T/c: ± 1,5% giá trị đọc ± 2ºC hoặc ± 4ºC* |
Độ lặp lại | ±1% giá trị đo được hoặc ±1°C (2°F)* | Kỹ thuật số/điện áp: ± 0,5% giá trị đọc hoặc ± 1ºC* T/c: ± 0,5% giá trị đọc ± 1ºC hoặc ± 2ºC* | |
Thời gian đáp ứng (90% thời gian) | 350 mili giây | 150 mili giây | |
Độ phân giải quang học (D:S) | 4 : 1 | 13 : 1 | |
Xử lý tín hiệu | - | Giữ đỉnh, giữ đáy, trung bình thay đổi | |
độ phát xạ | Đã sửa ở mức 0,95 | 0,10 đến 1,10 (có thể điều chỉnh) | |
Tự chẩn đoán/trạng thái cảm biến | - | Hoạt động bình thường, báo động, ngoài phạm vi, không ổn định, lỗi cảm biến | |
Sự tuân thủ | IEC 801-4, Cấp 1 | EC – Chỉ thị 2004/108/EC (EMC) |
* Giá trị nào lớn hơn
ỨNG DỤNG: Nhiệt kế CI và CM nhỏ gọn có thể được sử dụng trong nhiều ngành công nghiệp và lý tưởng cho nhiều ứng dụng sản xuất OEM và người dùng cuối, bao gồm danh sách bên dưới và nhiều ứng dụng khác.
Phụ kiện cho Nhiệt kế CI nhỏ gọn
• | Loại J hoặc K, đầu ra 0-5 V. |
• | Cả hai kiểu máy đều có dải nhiệt độ từ 0 đến 500°C (32 đến 932°F). |
• | Vỏ tủ điện tử bằng thép không gỉ đạt tiêu chuẩn IP65 (NEMA-4). |
• | Ở mức 90% công suất, độ phân giải quang học là 4:1. |
• | Thời gian đáp ứng 350ms. |
• | Đầu ra 12-24VDC/20mA. |
• | Có sẵn các phụ kiện làm mát và lọc không khí tùy chọn. |
Mô hình - Đầu ra | Phạm vi nhiệt độ | phạm vi chính xác |
Cặp nhiệt điện loại CI1A-J | 0~350℃ | 0~115°C, ± 2% hoặc ± 3°C, tùy theo giá trị nào lớn hơn116~225°C, ±5% hoặc ±6°C, tùy theo giá trị nào lớn hơn226~350℃, >±5% |
Cặp nhiệt điện loại CI2A-K | ||
CI3A-10mV/℃ | ||
Cặp nhiệt điện loại CI1B-J | 0-500℃ | 100~500°C, ±2% hoặc ±3°C, tùy giá trị nào lớn hơn |
Cặp nhiệt điện loại CI2B-K | ||
CI3B-10mV/℃ | ||
Dải đầu ra CI3 là 0-5V (0~500℃) | ||
Đ:S | 4:1 | |
bước sóng đáp ứng | 1~18μm | |
Độ lặp lại của hệ thống | ±1% giá trị đọc hoặc ±1°C, tùy theo giá trị nào lớn hơn | |
độ phân giải nhiệt độ | <0,5℃ | |
Thời gian đáp ứng | 350ms(95%) | |
độ phát xạ | Đã sửa 0,95 |
đầu ra | Người dùng có thể lựa chọn đầu ra cặp nhiệt điện (đặc biệt, loại J hoặc K) hoặc đầu ra điện áp 10mV/℃ |
chiều dài cáp | Cáp tiêu chuẩn dài 1 mét hoặc cáp dài hơn tùy chọn |
trở kháng đầu ra | 50Ω |
Trở kháng tải tối thiểu | 50KΩ |
Nguồn cấp | 12-24VDC(≤2,5%)@20MA |
cấp độ môi trường | IP65(NEMA-4) |
Phạm vi nhiệt độ môi trường | 0~70℃0~90℃0~260℃ |
Nhiệt độ bảo quản | -30~85℃ |
độ ẩm tương đối | 10~95%, không sương mù |
| IEC68-2-27(MIL STD 810D) |
rung động | IEC68-2-27(MIL STD 810D) |
cân nặng | 130g |
