[Tính năng]
・Với cơ chế pít-tông phẳng của riêng mình, đây là tiêu chuẩn mới cho thiết bị không trục "rẻ, ngắn và mỏng".
・Có thể thiết kế nhỏ gọn và đơn giản, thể hiện sức mạnh tiết kiệm không gian của nó.
・Kết hợp với thanh dẫn tuyến tính, trọng tâm thấp và trơn tru.・Bởi vì
thiết bị chính nhẹ, ngay cả khi nó được sử dụng cho trục Y và Z, không có tải trọng nào được áp dụng cho bộ truyền động hoặc giá đỡ là trục cơ sở. Tiết kiệm không gian và nhẹ cho toàn bộ thiết bị

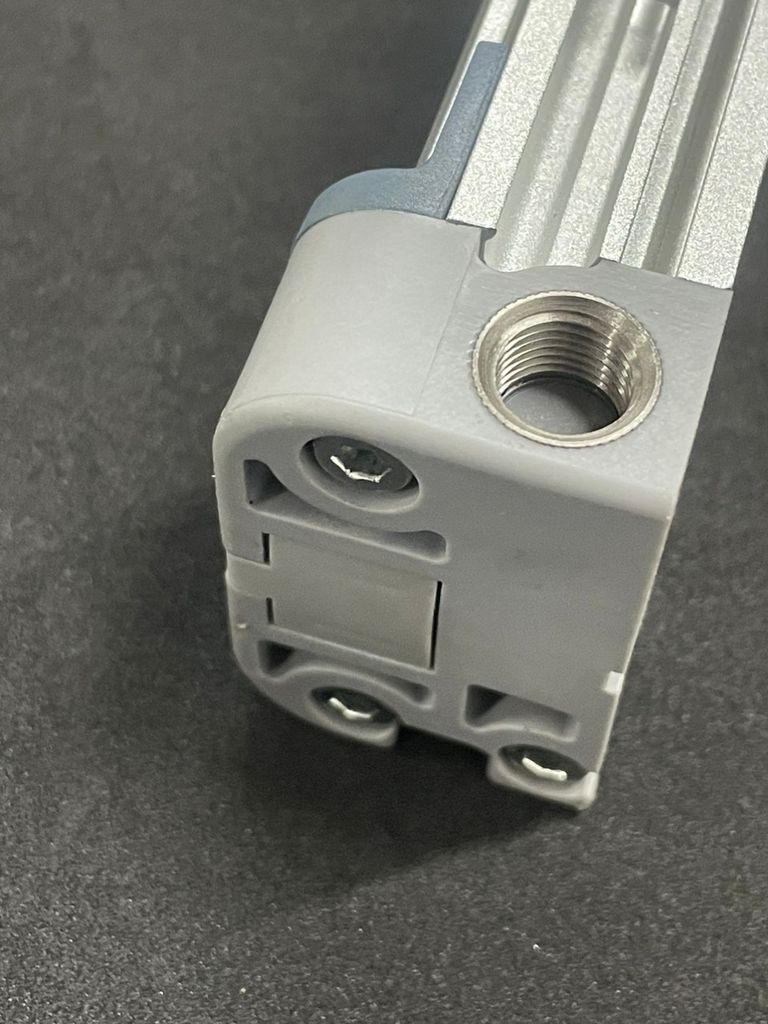

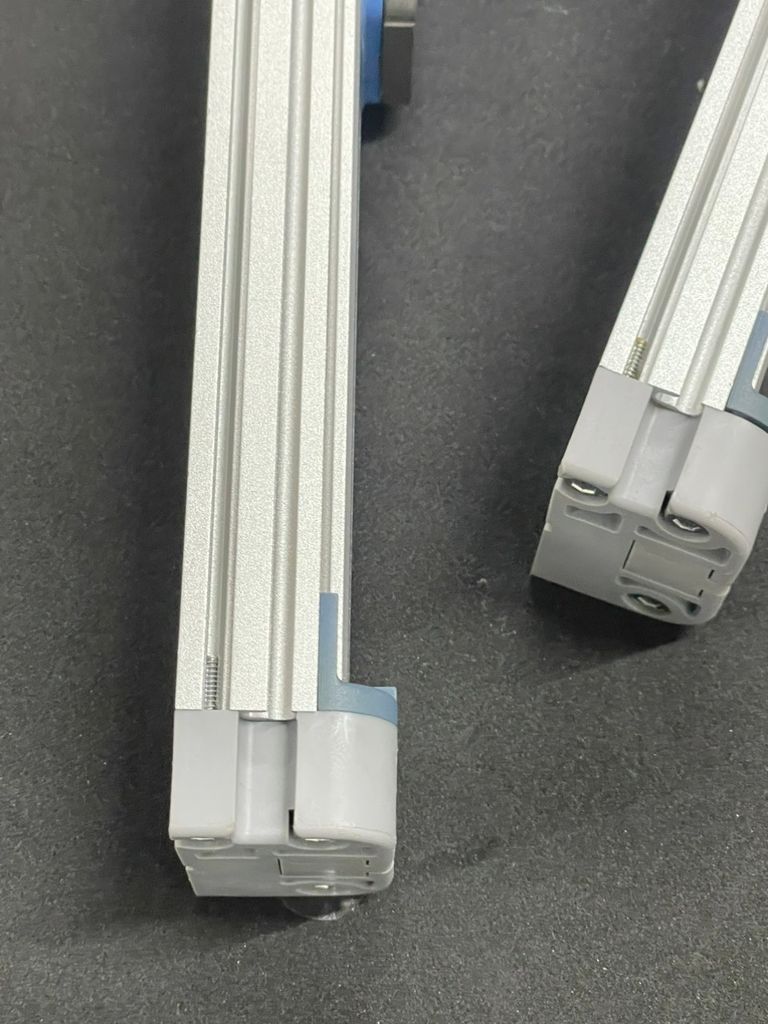

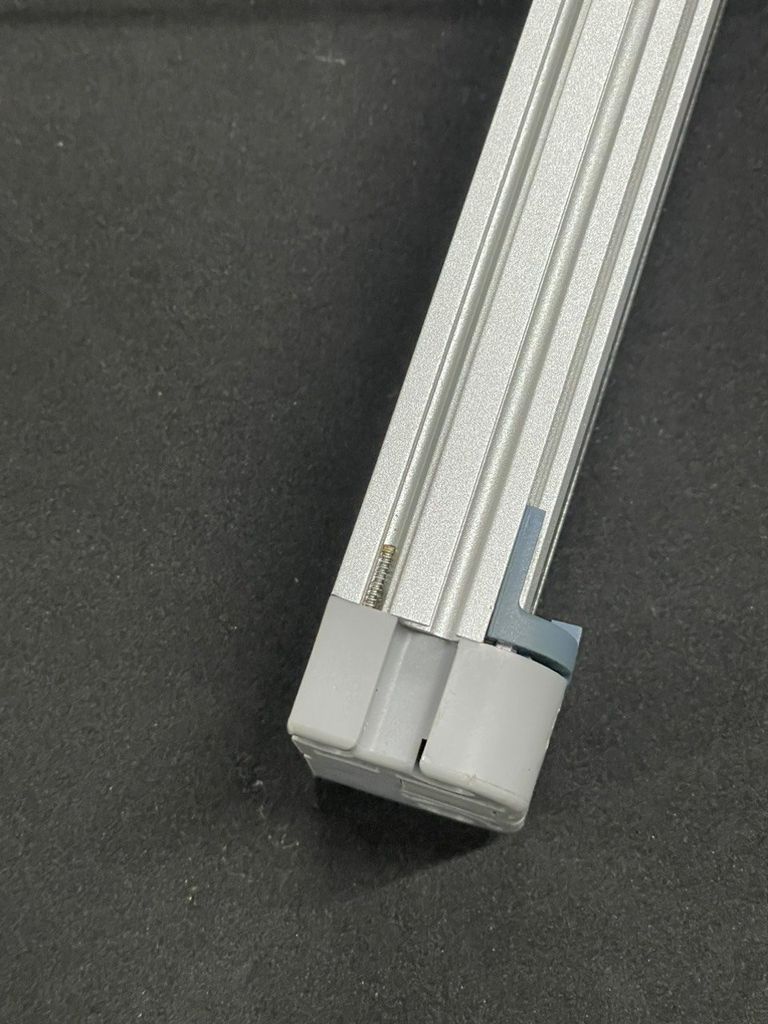

.・Vỏ cuối là loại khối có thể được gắn trực tiếp mà không cần giá đỡ.

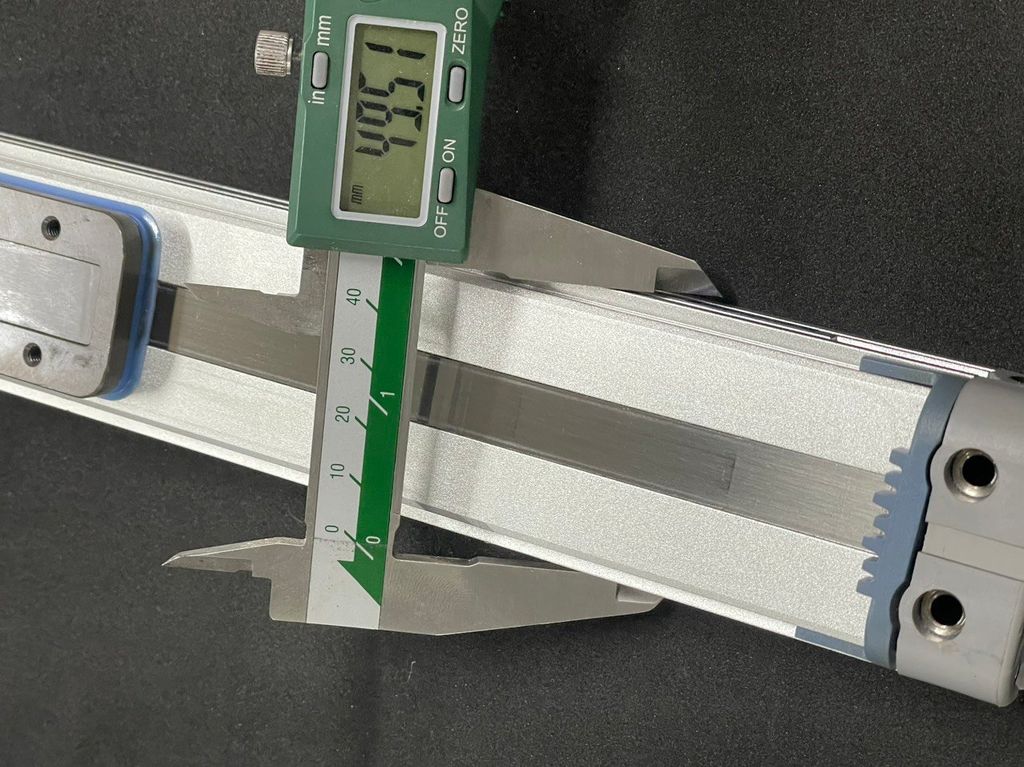

・Với kinh nghiệm nhiều năm của mình, chúng tôi đã sử dụng một dải đệm bằng thép không gỉ độc đáo. Đạt được tuổi thọ cao và độ rò rỉ thấp so với các dải bịt kín bằng nhựa. -
Bằng cách làm cho hình dạng pít-tông phẳng, đạt được một thiết kế mỏng với chiều cao thân cực thấp. - Một
túi cho phép kéo dây dẫn của nhiều công tắc cảm biến nhúng ra khỏi một bên Sử dụng rãnh
[Ứng dụng]
・Tương thích với các thiết bị khí nén và dây chuyền sản xuất trong mọi ngành công nghiệp

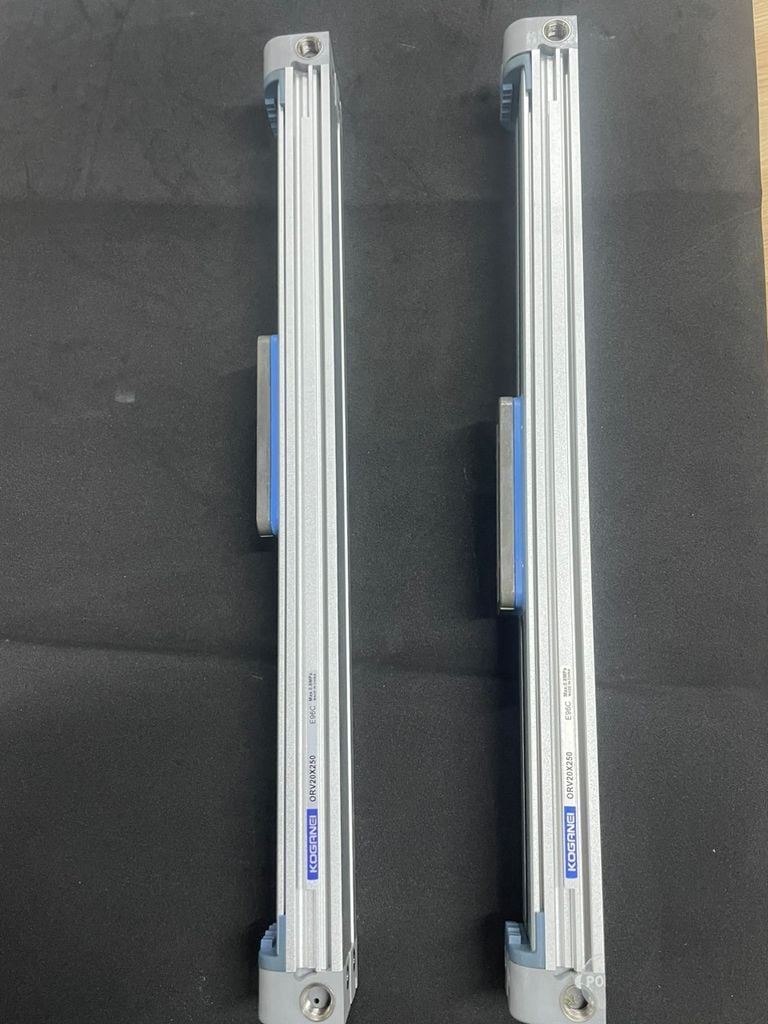

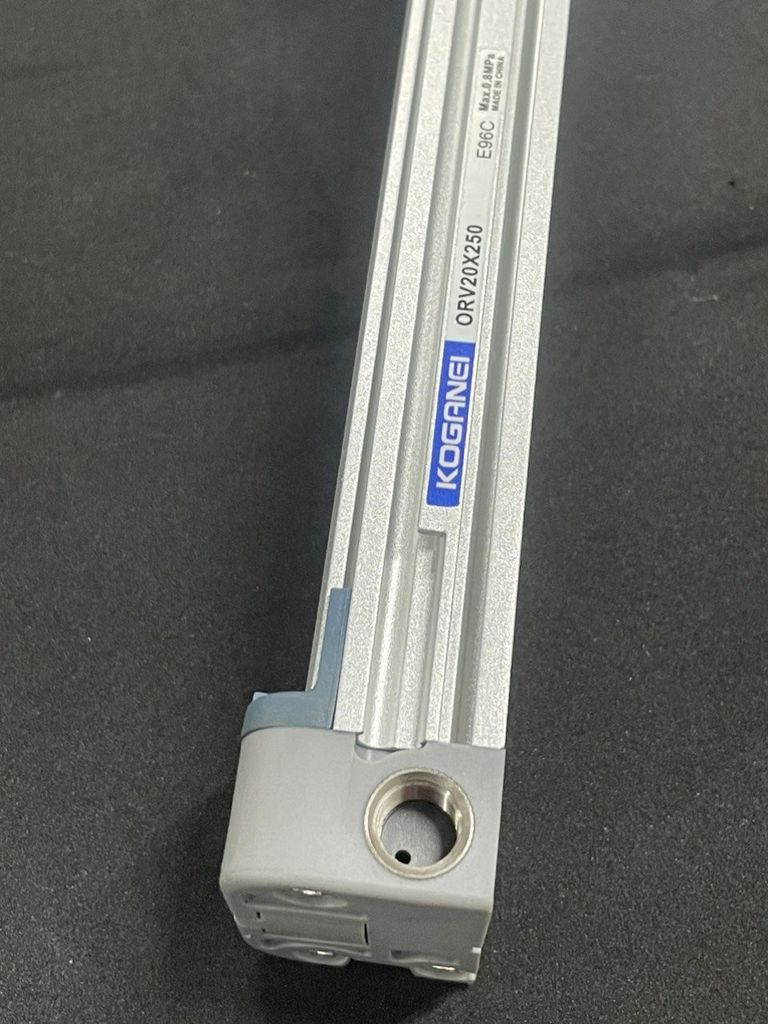

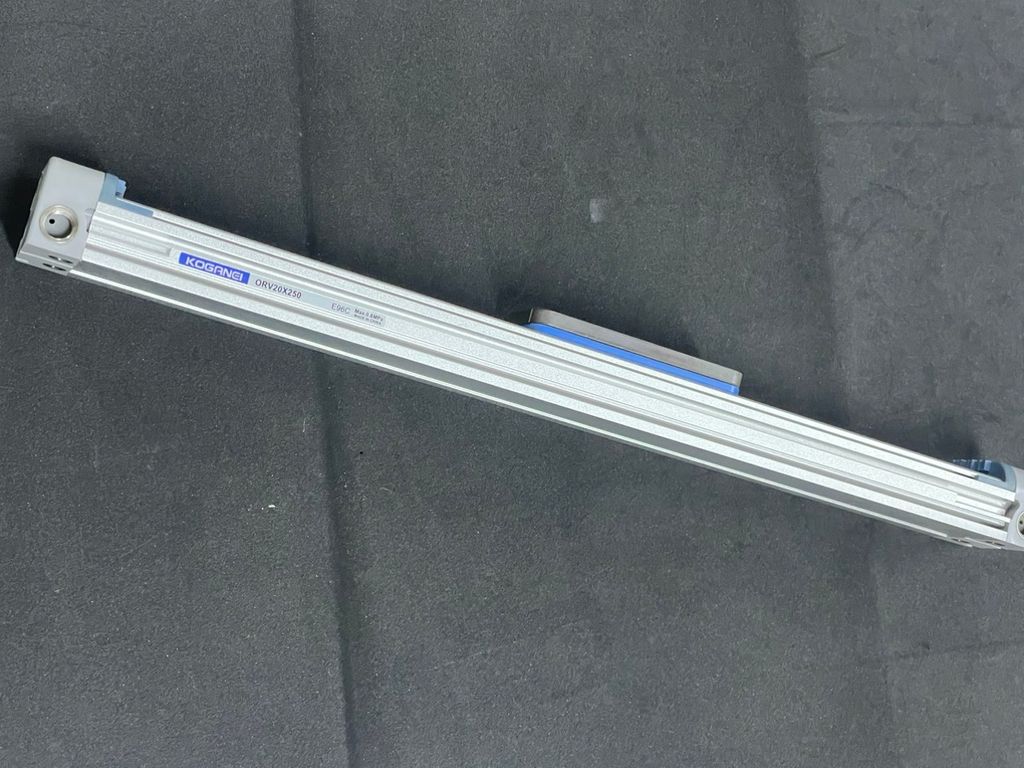

các loại | xi lanh không cần | Đường kính trong xi lanh (φ) | 20 |
---|---|---|---|

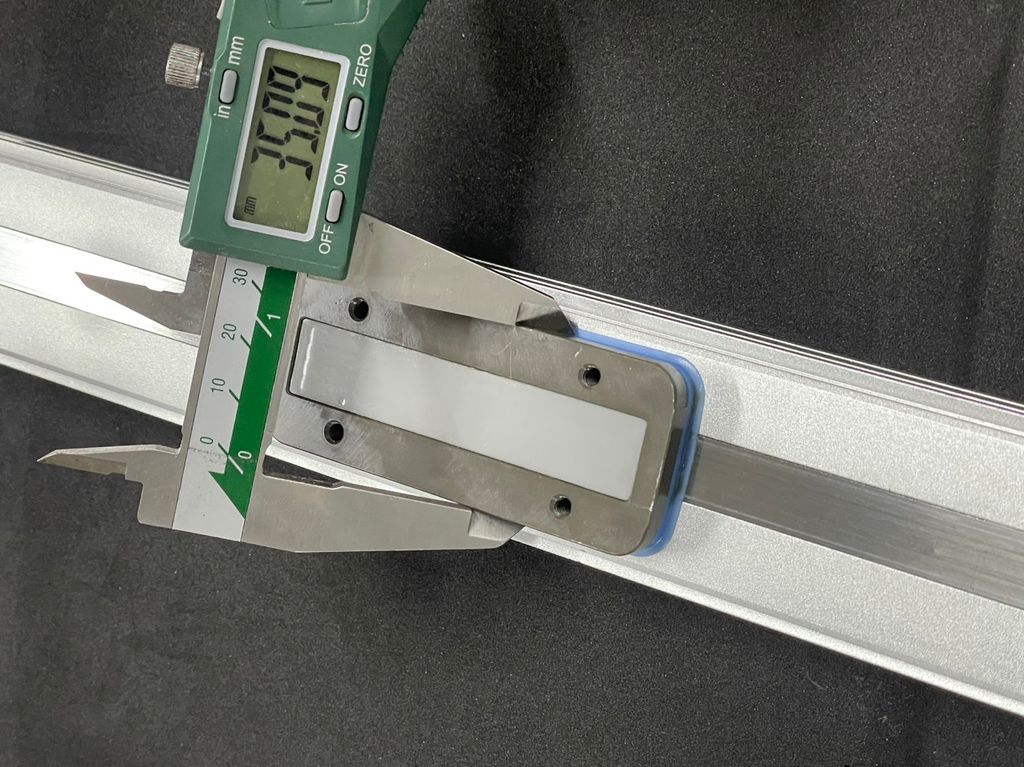

Hành trình (mm) | 250 | Kích thước bảng Chiều dài L(mm) | 85 |
chất liệu bàn | [Nhựa] Nhựa | Rodless xi lanh loại khớp | Loại khớp cơ khí |
hướng dẫn phương pháp | không có hướng dẫn | Kích thước bảng Chiều rộng W(mm) | 35 |
Kích thước bàn Chiều cao H(mm) | 32 | xử lý bề mặt bàn | không có |
Áp suất làm việc (MPa) | 0,15 đến 0,8 | môi trường | mục đích chung |
Tốc độ làm việc (mm/s) | 80-500 | Momen tĩnh cho phép Mp (N・m) | 6.3 |
Moment cho phép tĩnh Mr(N・m) | 1.2 | Momen tĩnh cho phép My (N・m) | 1.2 |
giảm chấn | không có | đường kính kết nối | RC1/8 |
Giá treo loại M | không có | Số giảm xóc | không có |
giá đỡ | không có | Số lượng giá đỡ | không có |
chuyển đổi cảm biến | Không có công tắc cảm biến | Chiều dài dây dẫn (m) | không có |
Số công tắc | không có | - | - |
mục | định dạng | |||||||
---|---|---|---|---|---|---|---|---|
ORV16 | ORV20 | ORV25 | ORV32 | ORV40 | ORV50 | |||
Đường kính xi lanh tương đương | mm | 16 | 20 | hai mươi lăm | 32 | 40 | 50 | |
chất lỏng làm việc | Lưu ý không khí 1 | |||||||
Phương thức hoạt động | Tác động kép | |||||||
Phạm vi áp suất làm việc | MPa | 0,15 đến 0,8 | ||||||
Đảm bảo chịu được áp lực | MPa | 1.2 | ||||||
giới hạn nhiệt độ hoạt động | ℃ | 0 đến +60 | ||||||
phạm vi tốc độ hoạt động | mm/giây | Cao su cản 80-500, 80-800 có giảm sóc | ||||||
cái đệm | tiêu chuẩn | Với cản cao su | ||||||
lựa chọn | giảm chấn | |||||||
tiếp nhiên liệu | Không yêu cầu (Khi bôi trơn, dầu tuabin loại 1 [ISO VG32] hoặc tương đương) | |||||||
Phạm vi điều chỉnh hành trình | mm | Với giảm xóc | Một bên 0 đến -20 | Một bên 0 đến -30 | ||||
đột quỵ tối đa | mm | 2.000 | ||||||
khả năng chịu đột quỵ | mm | Hành trình 2.000mm trở xuống | +1 đến +5 | +1 đến +6 | 0 đến +6 | +1 đến +6 | +1 đến +7 | +2 đến +6 |
Đường kính kết nối đường ống | M5×0.8 | RC1/8 | RC1/8 | RC1/4 | RC1/4 | RC3/8 |
mục | định dạng | ||||||
---|---|---|---|---|---|---|---|
KSHJV 10×10 | KSHJV 12×10 | KSHJV 14×12 | KSHJV 18×16 | KSHJV 20×16 | KSHJV 22×25 | ||
xi lanh áp dụng | ORV16 | ORV20 | ORV25 | ORV32 | ORV40 | ORV50 | |
khả năng hấp thụ tối đa | J. | 3 | 6 | Mười | 20 | 30 | 50 |
đột quỵ hấp thụ | mm | Mười | 12 | 16 | hai mươi lăm | ||
Tốc độ va chạm tối đa | mm/giây | 800 | |||||
tần suất sử dụng | chu kỳ / phút | 60 | 40 | 30 | |||
Khả năng hấp thụ tối đa mỗi phút | J/phút | 120 | 220 | 240 | 320 | 450 | 500 |
Lực hồi xuân * | N. | 8,0 | 7.6 | 9.2 | 22,0 | 22,0 | 28,5 |
góc lệch | 1° trở xuống | 3° trở xuống | |||||
giới hạn nhiệt độ hoạt động | ℃ | 0 đến +60 |
TÍNH NĂNG
Cấu trúc rãnh túi cho công tắc cảm biến ở cả hai bên
Không tốn kém: Giá tiêu chuẩn bằng khoảng 50% so với xi lanh không cần loại khe thông thường (so với giá tiêu chuẩn của Koganei).
Ngắn: Đạt được hành trình chết ngắn hơn so với xi lanh không thanh kiểu khe thông thường. Không gian chết giảm khoảng 35% (so với Koganei), giúp tiết kiệm không gian hiệu quả.
Cấu trúc rãnh túi cho công tắc cảm biến ở cả hai bên: Sử dụng rãnh túi cho phép kéo dây dẫn của nhiều công tắc cảm biến nhúng từ một bên.
Gắn trực tiếp: Lưu ý: Không đi kèm với sản phẩm bu lông đầu lục giác trong hình minh họa.
