Van điện từ Yuken DSG-03-3C10-D24-51T
- Tình trạng: Chỉ còn 10 sản phẩm
- Thương hiệu: Yuken
2,500,000₫
Giá thị trường: 2,860,000₫
Tiết kiệm: 360,000₫
I. Van điện từ Yuken DSG D3-3C10-D24-51T là gì?
Van điện từ Yuken DSG-03-3C10-D24-51T là van điều khiển hướng thủy lực bằng điện từ của Yuken (Nhật Bản), được sử dụng để điều khiển hướng dòng dầu trong hệ thống thủy lực. Van sử dụng cuộn coil DC 24V (D24), thiết kế chắc chắn, độ kín cao và khả năng làm việc ổn định trong môi trường công nghiệp.
Dòng DSG-03 của Yuken được ứng dụng rộng rãi trong các hệ thống máy ép, máy CNC, máy đột dập, máy ép nhựa, dây chuyền tự động hóa và các bộ nguồn thủy lực nhờ khả năng chịu áp suất cao, lưu lượng lớn và tuổi thọ bền bỉ.

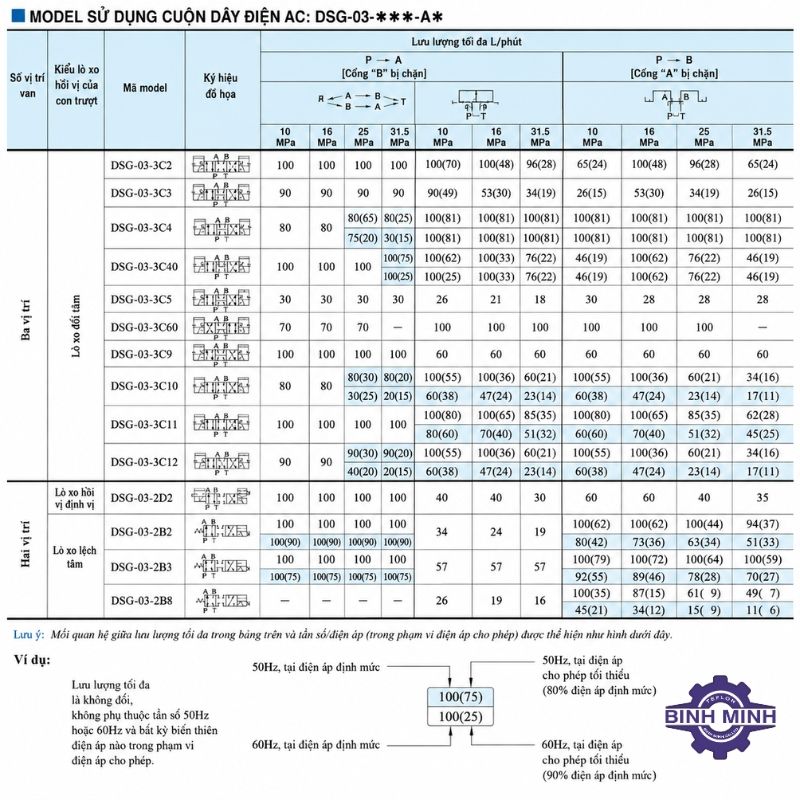

II. Thông số kỹ thuật van điện từ Yuken DSG-03-3C10-D24-51T
Thông số | Giá trị |
Model | |
Thương hiệu | Yuken |
Xuất xứ | Nhật Bản |
Loại van | Van điện từ điều khiển hướng |
Dòng | DSG-03 |
Kiểu van | 4 cửa - 3 vị trí |
Kiểu con trượt | 3C10 |
Điện áp cuộn coil | DC24V |
Kiểu lắp | Đế tiêu chuẩn ISO/CETOP |
Môi chất | Dầu thủy lực |
Áp suất làm việc tối đa | Khoảng 31.5 MPa (315 bar) tùy cấu hình và điều kiện làm việc |
Lưu lượng tối đa | Khoảng 120 L/phút tùy cấu hình và điều kiện làm việc |
Nhiệt độ dầu | Theo tiêu chuẩn dầu thủy lực |
Kiểu tác động | Điện từ |
Lưu ý: Thông số có thể thay đổi nhẹ theo phiên bản và mã thiết kế (50/51T). Các dòng DSG-03 của Yuken hỗ trợ lưu lượng đến khoảng 120 L/phút và áp suất làm việc đến 31.5 MPa theo tài liệu của hãng.

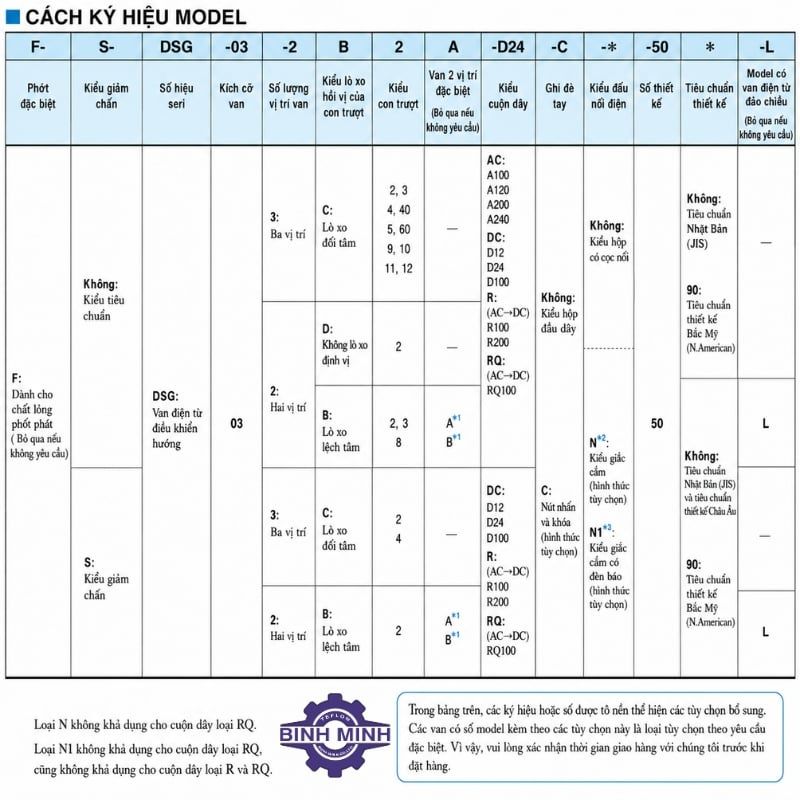

III. Ý nghĩa mã model DSG-03-3C10-D24-51T
- DSG: Van điều khiển hướng bằng điện từ.
- 03 (DSG-03): Kích thước van cỡ 03.
- 3C10: Kiểu con trượt (spool) 3 vị trí.
- D24: Cuộn coil điện áp DC 24V.
- 51T: Phiên bản thiết kế của nhà sản xuất.
IV. Đặc điểm nổi bật van điện từ Yuken DSG-03
1. Chất lượng Nhật Bản
Van được sản xuất theo tiêu chuẩn của Yuken, nổi tiếng về độ bền, độ chính xác và khả năng hoạt động ổn định trong thời gian dài.
2. Cuộn coil DC24V
Sử dụng nguồn 24VDC, phù hợp với PLC, tủ điện và hệ thống điều khiển tự động.
3. Độ kín cao
Gia công chính xác giúp giảm rò rỉ dầu, đảm bảo hệ thống vận hành ổn định và tiết kiệm năng lượng.
4. Chịu áp suất lớn
Van đáp ứng các hệ thống thủy lực áp suất cao trong nhà máy và dây chuyền sản xuất.
5. Đáp ứng đóng mở nhanh
Điện từ phản hồi nhanh giúp điều khiển chính xác, nâng cao hiệu quả vận hành.
6. Dễ lắp đặt
Thiết kế theo tiêu chuẩn CETOP/ISO nên dễ thay thế cho nhiều dòng van cùng kích thước.
7. Nguyên lý hoạt động
Khi cuộn coil DC24V được cấp điện, lực từ hút lõi van làm dịch chuyển con trượt, thay đổi đường đi của dầu giữa các cửa P, T, A và B. Khi ngắt điện, lò xo đưa con trượt về vị trí ban đầu hoặc vị trí trung gian theo thiết kế của spool.
V. Ứng dụng và ưu điểm van điện từ thủy lực Yuken
Van điện từ Yuken DSG-03-3C10-D24-51T được sử dụng trong:
- Máy ép thủy lực
- Máy CNC
- Máy gia công cơ khí
- Máy ép nhựa
- Máy dập kim loại
- Máy cắt
- Hệ thống nguồn thủy lực
- Dây chuyền tự động hóa
- Máy công nghiệp
- Thiết bị nâng hạ
Ưu điểm
- Hàng chính hãng Yuken
- Độ bền cao
- Hoạt động ổn định
- Đóng mở nhanh
- Chịu áp suất lớn
- Ít hỏng hóc
- Dễ bảo trì
- Dễ thay thế
- Tiết kiệm điện năng
- Tuổi thọ cao
VI. Hướng dẫn lắp đặt và bảo dưỡng van điện từ DSG-03
1. Hướng dẫn lắp đặt
- Kiểm tra điện áp đúng DC24V.
- Làm sạch đường dầu trước khi lắp.
- Lắp đúng chiều các cổng P, T, A và B.
- Siết bu lông đúng lực.
- Kiểm tra rò rỉ sau khi vận hành.
2. Bảo dưỡng
- Thay dầu thủy lực định kỳ.
- Vệ sinh lọc dầu.
- Kiểm tra cuộn coil.
- Kiểm tra gioăng làm kín.
- Không để dầu nhiễm bẩn hoặc lẫn nước.
VII. Vì sao nên mua tại Bình Minh?
- Cam kết hàng chính hãng.
- Báo giá cạnh tranh.
- Hỗ trợ kỹ thuật tận tình.
- Tư vấn chọn đúng model.
- Giao hàng toàn quốc.
- Bảo hành theo nhà sản xuất.
- Hỗ trợ sau bán hàng nhanh chóng.
Câu hỏi thường gặp
1. DSG-03-3C10-D24-51T sử dụng điện áp gì?
Van sử dụng nguồn DC24V.
2. Van có chịu được áp suất cao không?
Có. Dòng DSG-03 của Yuken có áp suất làm việc tối đa khoảng 31.5 MPa (315 bar).
3. Van dùng cho những loại máy nào?
Máy ép, máy CNC, máy nhựa, máy dập, hệ thống thủy lực công nghiệp và dây chuyền tự động hóa.
4. Có thể thay thế van DSG-03 khác không?
Có, nếu cùng kích thước lắp đặt, điện áp coil và chức năng con trượt phù hợp.
5. Van Yuken DSG-03-3C10-D24-51T thuộc loại van nào?
Đây là van điện từ điều khiển hướng thủy lực, cấu hình 4 cửa 3 vị trí với spool 3C10.
6. Van Yuken DSG-03 có thể dùng cho máy ép thủy lực không?
Có. Van có thể được sử dụng trong nhiều hệ thống thủy lực công nghiệp như máy ép, máy dập, máy CNC và bộ nguồn thủy lực, với điều kiện thông số hệ thống phù hợp.
7. DSG-03-3C10-D24-51T có phải van Yuken Nhật Bản không?
Theo thông tin sản phẩm trên trang Bình Minh, sản phẩm được giới thiệu là thương hiệu Yuken, xuất xứ Nhật Bản.
