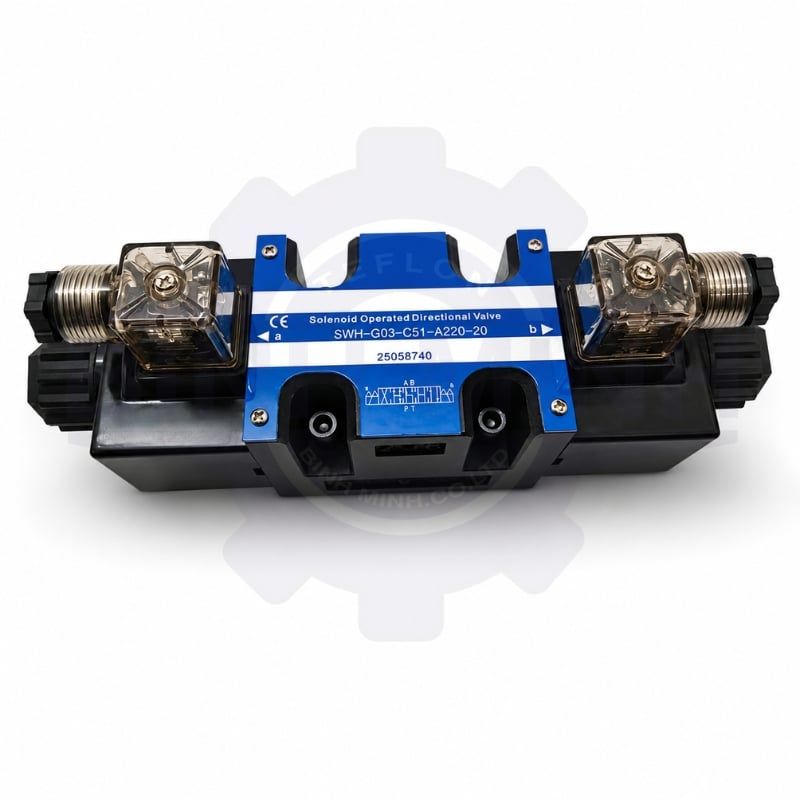

Van điện từ thủy lực SWH-G03-C51-A220-20

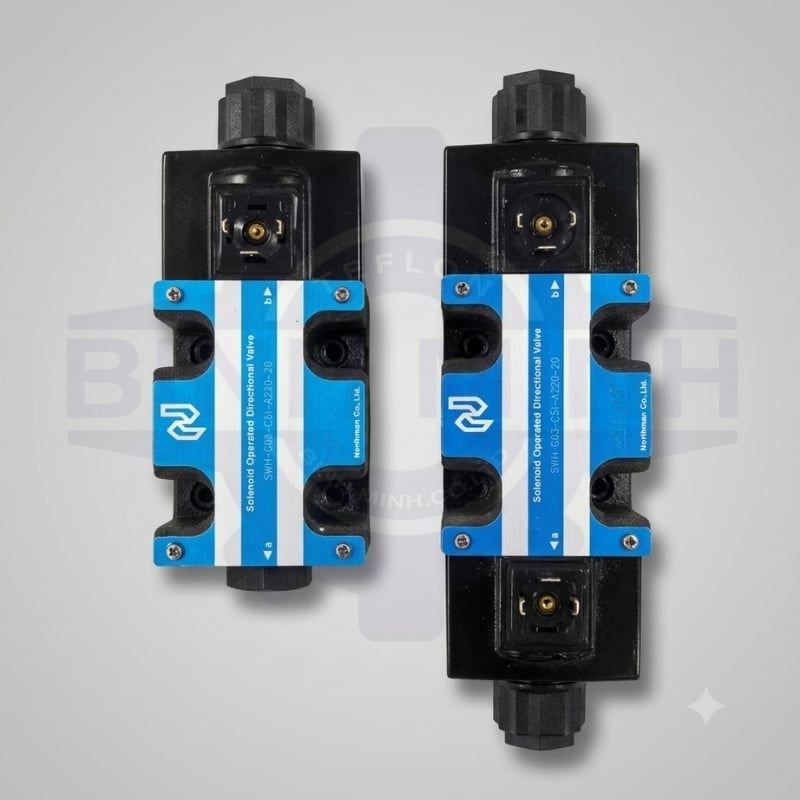

I. Van thủy lực SWH-G03-C51-A220-20 – Van điện từ Northman chính hãng

Van thủy lực SWH-G03-C51-A220-20 là dòng van điện từ thủy lực điều khiển hướng thuộc series SWH-G03 của Northman (Đài Loan). Van được sử dụng để điều khiển hướng dòng dầu trong các hệ thống thủy lực, đặc biệt phù hợp với máy ép, máy cắt, máy gia công cơ khí và các cụm nguồn thủy lực công nghiệp.

Model SWH-G03-C51-A220-20 sử dụng cuộn điện AC 220V, kiểu spool C51, thiết kế dạng van lắp trên đế manifold, giúp điều khiển nhanh và ổn định dòng dầu thủy lực. Dòng SWH-G03 được Northman phát triển với nhiều lựa chọn spool và điện áp khác nhau, đáp ứng nhiều sơ đồ mạch thủy lực.

II. Thông số kỹ thuật van SWH-G03-C51-A220-20

III. Cấu tạo van thủy lực SWH-G03-C51-A220-20

Van được cấu tạo từ các bộ phận chính:

• Thân van: chứa các đường dầu và khoang làm việc.
• Spool C51: thực hiện nhiệm vụ đóng/mở và chuyển hướng dòng dầu theo trạng thái điều khiển.
• Cuộn coil điện từ: nhận tín hiệu điện AC 220V để tạo lực điện từ.
• Lò xo hồi vị: đưa spool về vị trí thiết kế khi thay đổi trạng thái điều khiển.
• Các cổng dầu: kết nối van với hệ thống thủy lực thông qua đế van.
• Bề mặt lắp đặt: thiết kế để ghép với manifold hoặc đế van tương ứng.

IV. Nguyên lý hoạt động

Khi cấp nguồn AC 220V vào coil của van SWH-G03-C51-A220-20, cuộn điện từ tạo ra lực từ tác động lên cơ cấu điều khiển spool.

Spool dịch chuyển và thay đổi trạng thái kết nối giữa các đường dầu. Nhờ đó, dầu thủy lực được đưa đến các cổng tương ứng để điều khiển xi lanh, motor thủy lực hoặc cơ cấu chấp hành.

Khi tín hiệu điều khiển thay đổi, cơ cấu hồi vị đưa spool về trạng thái tương ứng, giúp hệ thống thực hiện chu trình làm việc theo thiết kế.

V. Ưu điểm của van SWH-G03-C51-A220-20

1. Điều khiển bằng điện AC 220V

Model A220 sử dụng nguồn AC 220V, thuận tiện khi tích hợp với tủ điện và hệ thống điều khiển máy công nghiệp.

2. Thiết kế dạng van thủy lực G03

Kết cấu G03 phù hợp với các hệ thống thủy lực công nghiệp cần điều khiển hướng dòng dầu bằng tín hiệu điện.

3. Spool C51 chuyên dụng

Cấu hình spool C51 giúp van đáp ứng một sơ đồ điều khiển dòng dầu cụ thể. Khi thay thế van, cần lựa chọn đúng mã spool để đảm bảo mạch thủy lực hoạt động chính xác. Northman cung cấp nhiều cấu hình spool khác nhau trong dòng SWH-G03.

4. Dễ tích hợp vào hệ thống

Van có dạng lắp trên đế/manifold, phù hợp với các cụm van thủy lực được thiết kế sẵn.

VI. Ứng dụng van thủy lực SWH-G03-C51-A220-20

Van SWH-G03-C51-A220-20 có thể được sử dụng trong:

• Máy ép thủy lực.
• Máy cắt thủy lực.
• Máy chấn và máy gia công kim loại.
• Máy dập công nghiệp.
• Hệ thống điều khiển xi lanh thủy lực.
• Hệ thống nguồn thủy lực.
• Dây chuyền sản xuất tự động.
• Máy móc cơ khí chế tạo.
• Cụm van điều khiển trong hệ thống thủy lực.

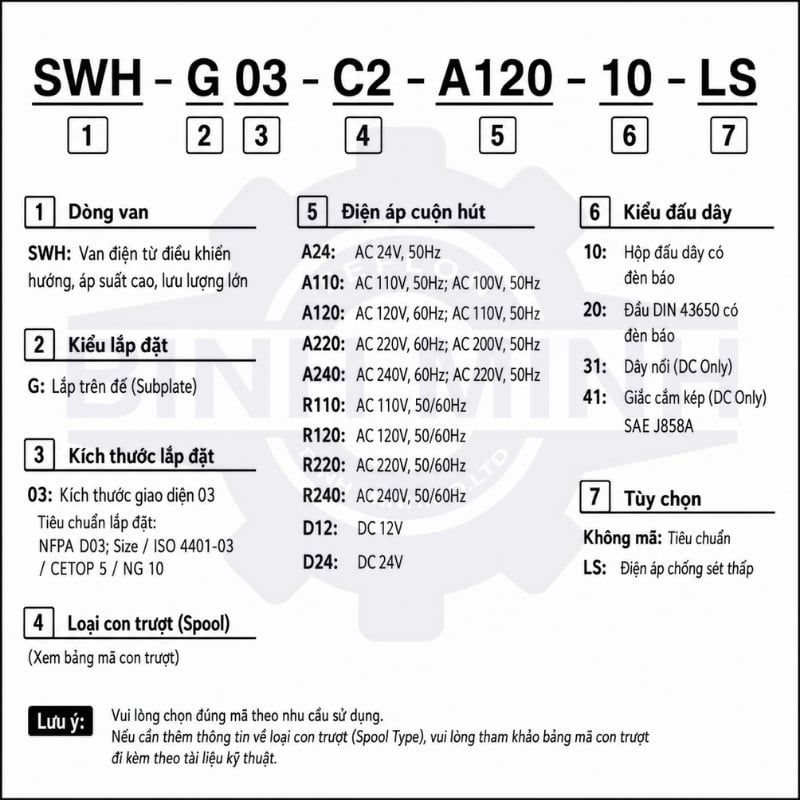

VII. Cách lựa chọn van SWH-G03-C51-A220-20

Khi thay thế van thủy lực, cần kiểm tra chính xác các yếu tố sau:

1. Đúng model:
SWH-G03-C51-A220-20.

2. Đúng spool:
C51. Không nên tự ý thay bằng C91B, C2, C3, C4, C5, C6... nếu chưa kiểm tra sơ đồ mạch.

3. Đúng điện áp:
A220 tương ứng cấu hình coil AC 220V. Cần kiểm tra điện áp thực tế của hệ thống trước khi cấp nguồn.

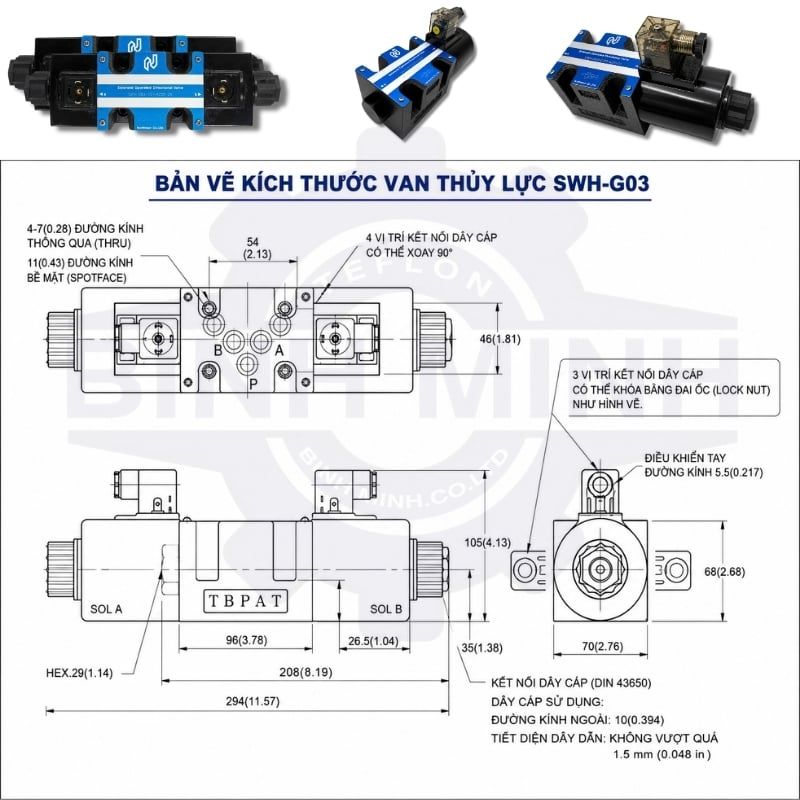

4. Đúng kích thước lắp đặt:
G03 và phiên bản 20 phải tương thích với đế van đang sử dụng.

5. Đúng thông số thủy lực:
Cần đối chiếu áp suất, lưu lượng và loại dầu với catalogue của nhà sản xuất trước khi lắp đặt.

VIII. Lưu ý khi lắp đặt và sử dụng

• Làm sạch đường ống trước khi lắp van.
• Không để bụi bẩn hoặc mạt kim loại lọt vào hệ thống.
• Kiểm tra đúng điện áp coil trước khi đấu điện.
• Lắp van đúng chiều và đúng vị trí các cổng dầu.
• Sử dụng dầu thủy lực phù hợp với yêu cầu của hệ thống.
• Không vận hành van vượt quá giới hạn áp suất/lưu lượng được nhà sản xuất quy định.
• Kiểm tra tình trạng coil, gioăng và các vị trí kết nối khi bảo trì.
• Khi thay van, nên đối chiếu cả model, spool và sơ đồ mạch, không chỉ dựa vào hình dáng bên ngoài.

IX. Vì sao nên chọn van Northman SWH-G03-C51-A220-20?

Northman là thương hiệu chuyên về các sản phẩm thủy lực như van điều khiển hướng, van áp suất, van lưu lượng, van xếp chồng và các thiết bị thủy lực công nghiệp. Dòng SWH-G03 có nhiều cấu hình spool và điện áp, giúp đáp ứng nhiều loại hệ thống điều khiển khác nhau.

Đối với SWH-G03-C51-A220-20, việc lựa chọn đúng mã giúp đảm bảo khả năng tương thích với mạch thủy lực và hệ thống điều khiển điện của máy.

FAQ – Câu hỏi thường gặp

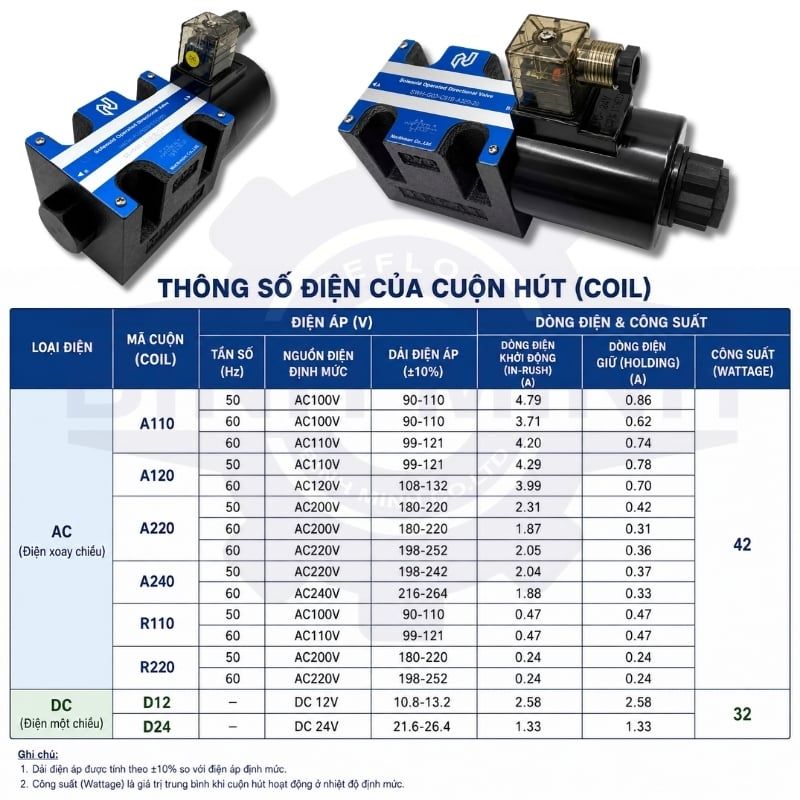

1. Van SWH-G03-C51-A220-20 dùng điện bao nhiêu V?

Model A220 sử dụng nguồn AC 220V cho cuộn điện từ. Khi lắp đặt cần kiểm tra tem coil thực tế trước khi cấp nguồn.

2. SWH-G03-C51-A220-20 là loại van gì?

Đây là van điện từ thủy lực điều khiển hướng, thuộc dòng SWH-G03 của Northman.

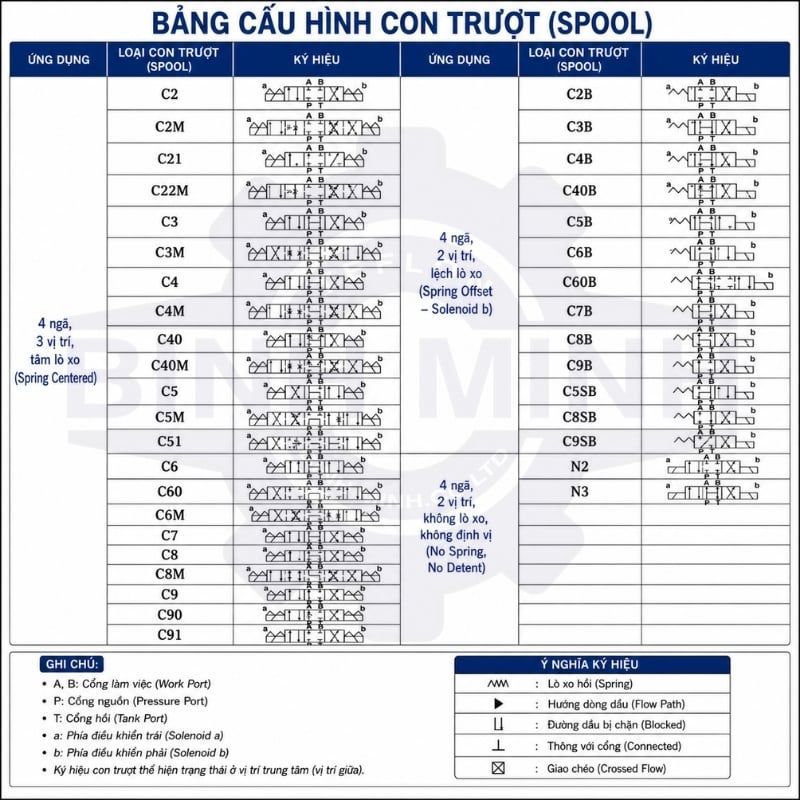

3. C51 trên model SWH-G03-C51-A220-20 có ý nghĩa gì?

C51 là mã cấu hình spool của van. Cấu hình spool quyết định cách các đường dầu được kết nối khi van chuyển trạng thái. C51 cũng được ghi nhận riêng trong danh mục phụ tùng spool của Northman.

4. Van SWH-G03-C51-A220-20 dùng cho máy nào?

Van có thể được ứng dụng trong nhiều hệ thống thủy lực công nghiệp, đặc biệt các loại máy ép, máy cắt và máy gia công sử dụng điều khiển thủy lực. Tài liệu thương mại cũng liệt kê C51-A220 trong nhóm van chuyên dùng cho máy cắt.

5. Có thể thay SWH-G03-C51 bằng C91B hoặc C2 không?

Không nên thay trực tiếp nếu chưa kiểm tra sơ đồ mạch. Mỗi mã spool có đặc tính đường dầu khác nhau và có thể làm thay đổi hoàn toàn hoạt động của cơ cấu chấp hành.

6. Van SWH-G03-C51-A220-20 có phải hàng Northman Đài Loan không?

Model này được các nguồn thương mại ghi nhận là sản phẩm Northman, xuất xứ Đài Loan. Tuy nhiên, khi mua hàng nên kiểm tra tem model, coil và nguồn gốc thực tế của sản phẩm.

7. Khi mua van cần cung cấp những thông tin gì?

Nên cung cấp đầy đủ model SWH-G03-C51-A220-20, hình ảnh van/tem coil, điện áp sử dụng và nếu có thì cung cấp sơ đồ mạch thủy lực. Điều này giúp xác nhận chính xác cấu hình trước khi thay thế.
