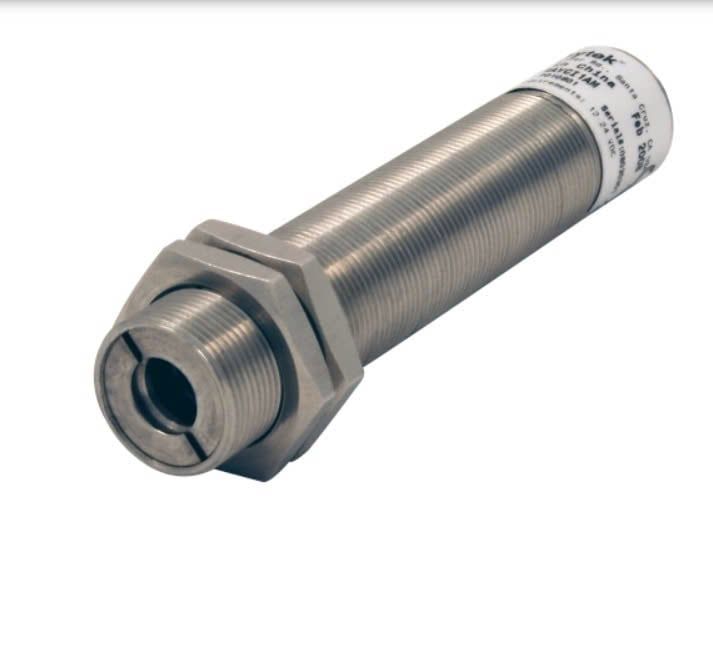

Raytek® Compact  CM

Đo nhiệt độ không tiếp xúc cho các ứng dụng công nghiệp và OEM

Raytek nhỏ gọn CM

Mặc dù có kích thước nhỏ, Compact CM được tích hợp nhiều tính năng tiên tiến để theo dõi nhiệt độ trong các ứng dụng OEM. Bao gồm đầu ra báo động DC 24 volt được kích hoạt bởi nhiệt độ mục tiêu hoặc nhiệt độ môi trường xung quanh đầu, giữ đỉnh, giữ thung lũng hoặc xử lý tín hiệu trung bình biến đổi, cài đặt độ phát xạ mục tiêu có thể điều chỉnh và cài đặt độ truyền qua cửa sổ có thể điều chỉnh. Giao diện kỹ thuật số RS232 cho phép người dùng cấu hình tất cả các biến cảm biến có thể lập trình bằng phần mềm DataTemp® Multidrop mạnh mẽ đi kèm với mỗi cảm biến. Đèn LED tình trạng cảm biến tích hợp cung cấp chỉ báo trực tuyến tiện lợi về trạng thái hoạt động của cảm biến và hỗ trợ khắc phục sự cố khi thiết lập cảm biến ban đầu.

Các tính năng chính:

• Phạm vi nhiệt độ đọc từ -20 đến 500 °C (-4 đến 932 °F)
• Chịu được nhiệt độ môi trường lên đến 70 °C (160 ºF) mà không cần làm mát và lên đến 260 °C (500 °F) khi làm mát bằng nước
• Vỏ thép nhỏ gọn, chắc chắn với xếp hạng IP65 (NEMA-4)
• Phụ kiện lọc khí và bảo vệ ống kính
• Được cung cấp bởi 12–24 VDC ở 20 mA
• Thời gian phản hồi: 150 mSec (95%)
• Quang học 13:1 ở mức năng lượng 90%
• Bộ tính năng nâng cao cho các ứng dụng OEM
• Phần mềm DataTemp Multidrop tương thích
• Đèn LED báo trạng thái cảm biến/tự chẩn đoán

Nhiệt kế hồng ngoại trực tuyến dòng CM bao gồm các model sau:
RAYCMLTV, RAYCMLTVM, RAYCMLTV3, RAYCMLTV3M (đầu ra điện áp)
RAYCMLTJ, RAYCMLTJM, RAYCMLTJ3, RAYCMLTJ3M (đầu ra cặp nhiệt điện loại J)
RAYCMLTK, RAYCMLTKM, RAYCMLTK3, RAYCMLTK3M (đầu ra cặp nhiệt điện loại K)

* Sự lựa chọn tốt nhất cho người dùng OEM
* Phạm vi đo nhiệt độ: -20～500oC (-4～932℉)
* Độ phân giải quang học: 13:1
* Thời gian đáp ứng: 150 mili giây
* Thân máy được làm bằng vỏ thép không gỉ, mức độ kín: NEMA-4X, IP65
* Đầu ra: Đầu ra 0-5V, đầu ra loại J hoặc loại K, RS232, đầu ra cảnh báo
* Chức năng tự kiểm tra lỗi đầu dò LED
* Giao tiếp kỹ thuật số RS232, điều khiển từ xa và cài đặt các thông số đầu dò
* Xử lý tín hiệu có thể điều chỉnh
* WINDOWS Tải xuống phần mềm giám sát nhiệt độ chuyên dụng đa đầu dò DataTemp
* Có nhiều phụ kiện khác nhau: máy lọc không khí và phụ kiện bảo vệ ống kính

    Cấu hình tiêu chuẩn bao gồm một mét cáp, hai đai ốc lắp và sách hướng dẫn. Sản phẩm loại CM này có vỏ bằng thép không gỉ, hệ số khoảng cách 13:1 và bước sóng 8-14 micron.
  　    Nhiệt kế hồng ngoại thế hệ mới CM là sản phẩm cỡ nhỏ mạnh mẽ nhất trong số các sản phẩm tương tự trên thị trường. Giao diện truyền thông kỹ thuật số RS232 của CM và phần mềm vận hành WINDOWS chuyên dụng mang lại sự tiện lợi lớn cho người vận hành trong việc thiết lập các thông số và giám sát đầu dò từ xa (có thể giám sát nhiều đầu dò cùng một lúc). Ngoài ra, CM còn có đèn LED báo lỗi tích hợp. Khi đầu dò ở trạng thái bất thường, đèn báo sẽ nhắc nhở các tín hiệu ánh sáng khác nhau. Người dùng có thể hiểu trạng thái làm việc của thiết bị theo thời gian thực theo thời gian thực tương ứng. trạng thái của đèn báo trong hướng dẫn vận hành.

Mô tả mô hình:
Loại đầu ra điện áp, đầu ra tín hiệu tuyến tính, tốc độ bức xạ có thể điều chỉnh.
  RAYCMLTV......-Dải 20～500oC(0～932℉), cáp dài 1m, khoảng cách 3/4 inch, vỏ thép không gỉ
  RAYCMLTVM.....-phạm vi 20～500oC(0～932℉) , Cáp 1 mét, khoảng cách 18Mx1 mét, vỏ thép không gỉ
  RAYCMLTV3...-20～500oC (0～932℉), cáp 3 mét, khoảng cách 3/4 inch, vỏ thép không gỉ
  RAYCMLTV3M.....-20～ Phạm vi 500oC(0～932℉), cáp 3 m, bước mét 18Mx1, vỏ thép không gỉ

Đầu ra cặp nhiệt điện loại J
  RAYCMLTJ...-20~500oC(0~932℉), cáp 1 mét, khoảng cách 3/4 inch, vỏ thép không gỉ
  RAYCMLTJM...-20~500oC(0 ~932℉) phạm vi , Cáp 1 mét, khoảng cách 18Mx1, vỏ bằng thép không gỉ
  RAYCMLTJ3... Phạm vi -20~500oC (0~932℉), cáp 3 mét, khoảng cách 3/4 inch, vỏ bằng thép không gỉ
  RAYCMLTJ3M.. ..-20～ Phạm vi 500oC(0～932℉), cáp 3 m, bước mét 18Mx1, vỏ thép không gỉ

Đầu ra cặp nhiệt điện loại K
  RAYCMLTK...-20~500oC (0~932℉), cáp 1 mét, khoảng cách 3/4 inch, vỏ thép không gỉ
  RAYCMLTKM...-20~500oC (0 ~932℉) phạm vi, cáp 1 mét, khoảng cách 18Mx1 hệ mét, vỏ thép không gỉ
  RAYCMLTK3... Phạm vi -20~500oC (0~932℉), cáp 3 mét, khoảng cách 3/4 inch, vỏ thép không gỉ
  RAYCMLTK3M.. ...-20 Phạm vi ～500oC(0～932℉), cáp 3m, bước mét 18Mx1, vỏ thép không gỉ

Phụ kiệnXXXCMACMN ....Đai ốc lắp bằng thép không gỉ inch   ,   2 chiếc
  (Item3467910   )   XXXCMAP (XXXCIACAP).....Bộ lọc không khí bằng thép không gỉ   XXXCMAPM (XXXCIACAPM)...Bộ lọc không khí bằng thép không gỉ theo hệ mét   XXXCMACRA....Imperial Right Ống ngắm góc   XXXCMACRAM....Tầm ngắm bằng thép không gỉ theo hệ mét   XXXCIDCPS.. ...24V DC, nguồn điện chuyển mạch 125mA (110/220V) AC   XXXCI1CON.... Phụ kiện kết nối mở rộng cáp cặp nhiệt điện, dành cho model CMJ   XXXCI2CON.... Cặp nhiệt điện Phụ kiện kết nối cáp mở rộng, dành cho model CMK   RAYGPC.. /  ......   nguồn điện 24V
