Công tắc áp suất JCS-02N
- Tình trạng: Chỉ còn 2 sản phẩm
- Thương hiệu: Khác
860,000₫
Giá thị trường: 970,000₫
Tiết kiệm: 110,000₫
I. Giới thiệu Công tắc áp suất JCS-02N
Công tắc áp suất JCS-02N là thiết bị Pressure Switch thủy lực dùng để giám sát áp suất dầu và thực hiện đóng/ngắt tiếp điểm điện khi áp suất đạt đến giá trị cài đặt. Sản phẩm thường được sử dụng trong hệ thống thủy lực, máy ép, máy công nghiệp, trạm nguồn thủy lực và các hệ thống điều khiển bơm, van, xi lanh.

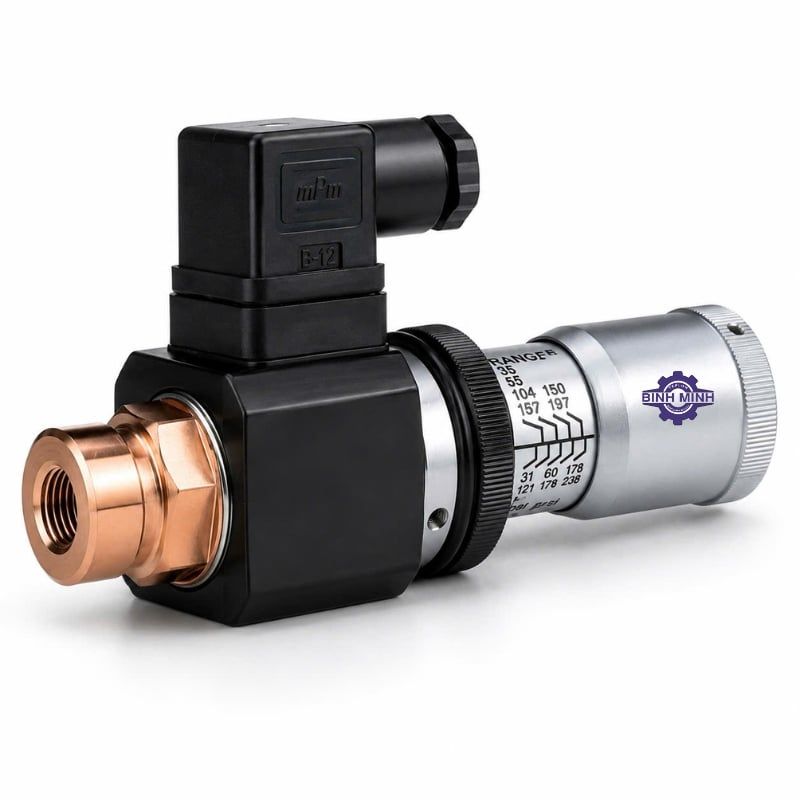

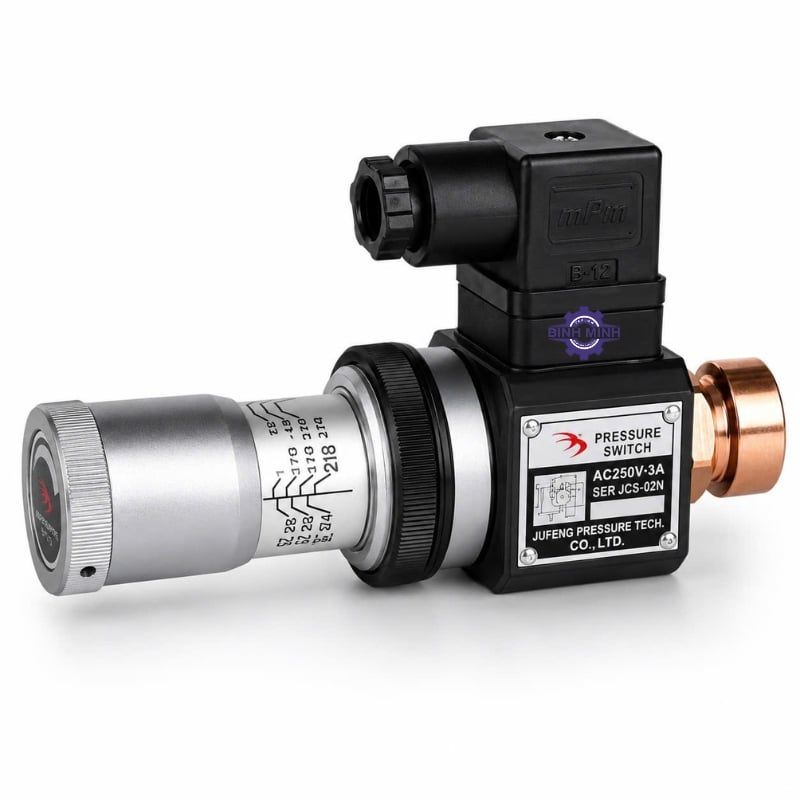

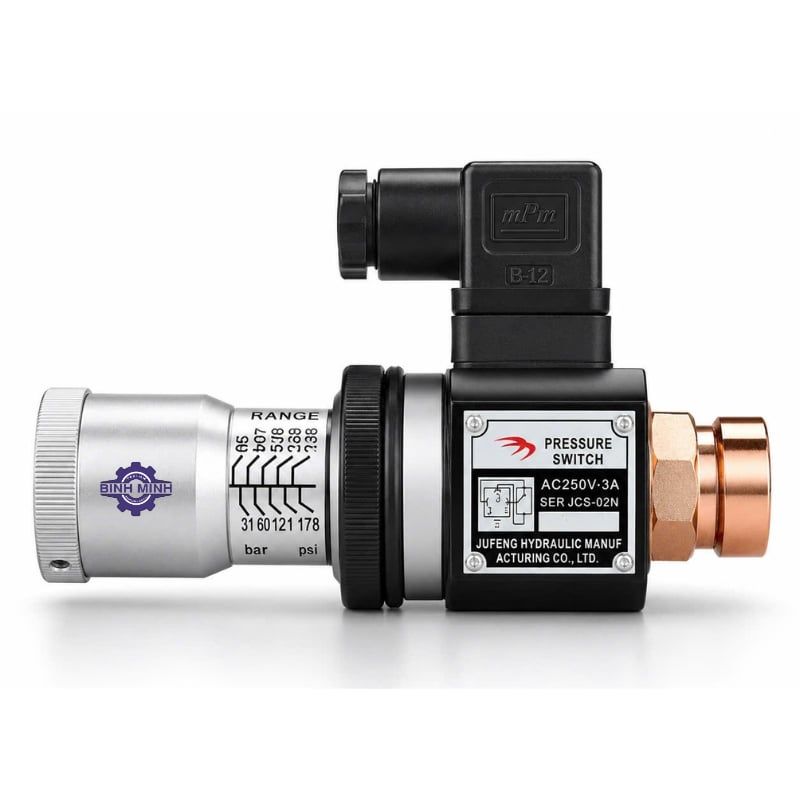

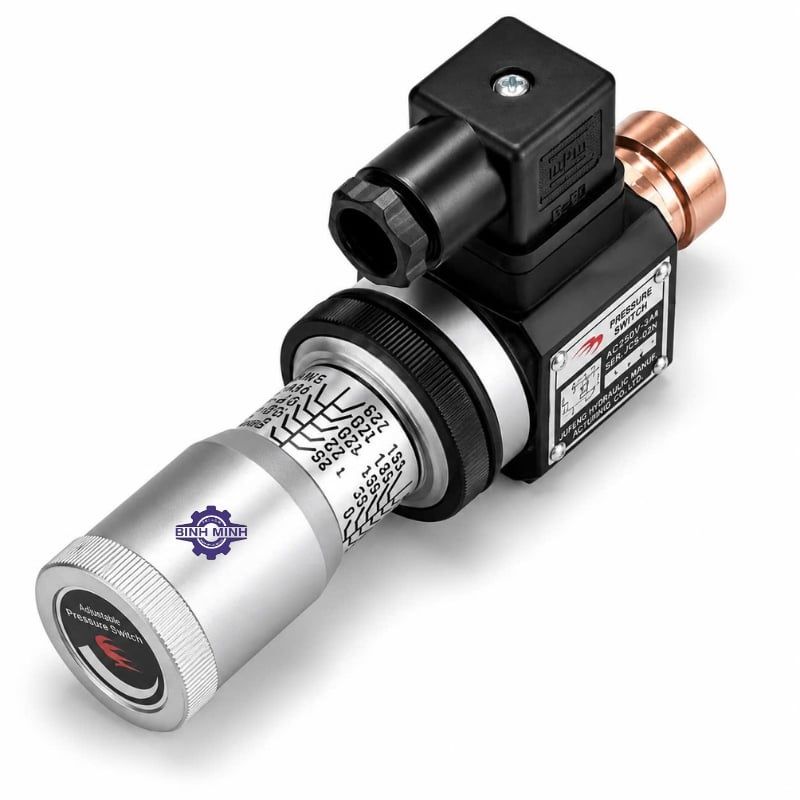

JCS-02N có thiết kế dạng cơ khí với núm điều chỉnh áp suất, đầu kết nối điện DIN và cổng ren thủy lực 1/4". Theo catalogue kỹ thuật, model JCS-02N có dải áp suất sử dụng 20–210 kgf/cm² và áp suất tối đa 350 kgf/cm².
II. Thông số kỹ thuật JCS-02N
Thông số | Giá trị |
Model | |
Tên sản phẩm | Công tắc áp suất thủy lực |
Tên tiếng Anh | Hydraulic Pressure Switch |
Loại | Công tắc áp suất cơ khí |
Dải áp suất sử dụng | 20–210 kgf/cm² |
Áp suất tối đa | 350 kgf/cm² |
Kết nối ren | 1/4" PT / 1/4" NPT / 1/4" BSPP |
Điện áp – dòng điện | AC250V – 3A |
Điện áp – dòng điện | AC125V – 5A |
Nguồn DC tùy chọn | DC24V – 20mA |
Đầu kết nối điện | DIN Connector |
Kiểu điều chỉnh | Núm xoay cơ khí |
Môi chất | Dầu thủy lực |
Vật liệu thân | Kim loại đúc |
Trọng lượng tham khảo | Khoảng 1 kg |
Ứng dụng | Hệ thống thủy lực, máy ép, máy công nghiệp |
Catalogue của STEED cũng thể hiện kích thước tổng thể của JCS-02N với chiều dài thân khoảng 123 mm, chiều dài tối đa khoảng 148 mm và các kích thước lắp đặt chi tiết theo bản vẽ kỹ thuật.
III. Đặc điểm nổi bật của công tắc áp suất JCS-02N
1. Điều chỉnh áp suất linh hoạt
JCS-02N sử dụng núm điều chỉnh cơ khí giúp người dùng dễ dàng thiết lập ngưỡng tác động theo yêu cầu của hệ thống. Dải áp suất 20–210 kgf/cm² phù hợp với nhiều hệ thống thủy lực công nghiệp.
2. Tiếp điểm điện đa dạng
Công tắc hỗ trợ các mức tiếp điểm như AC250V/3A, AC125V/5A và DC24V/20mA, cho phép kết nối với các mạch điều khiển và thiết bị điện phù hợp.
3. Nhiều lựa chọn kết nối ren
JCS-02N có các tùy chọn cổng kết nối 1/4" PT, 1/4" NPT và 1/4" BSPP, giúp thuận tiện hơn khi lựa chọn theo đường ống hoặc manifold của hệ thống.
4. Thiết kế chắc chắn
Thân công tắc được chế tạo bằng vật liệu kim loại đúc, kết hợp đầu nối DIN và cơ cấu điều chỉnh áp suất dạng cơ khí, phù hợp cho môi trường làm việc công nghiệp.
IV. Ứng dụng của Pressure Switch JCS-02N
Công tắc áp suất JCS-02N thường được sử dụng trong:
- Máy ép thủy lực.
- Máy chấn, máy cắt và máy gia công cơ khí.
- Trạm nguồn thủy lực.
- Hệ thống điều khiển bơm thủy lực.
- Hệ thống điều khiển van điện từ.
- Máy công nghiệp tự động.
- Hệ thống xi lanh thủy lực.
- Thiết bị nâng hạ.
- Dây chuyền sản xuất sử dụng truyền động thủy lực.
Về nguyên lý, công tắc áp suất nhận áp suất từ hệ thống thủy lực và chuyển trạng thái tiếp điểm khi đạt ngưỡng cài đặt, từ đó có thể gửi tín hiệu để điều khiển hoặc bảo vệ các thiết bị khác.

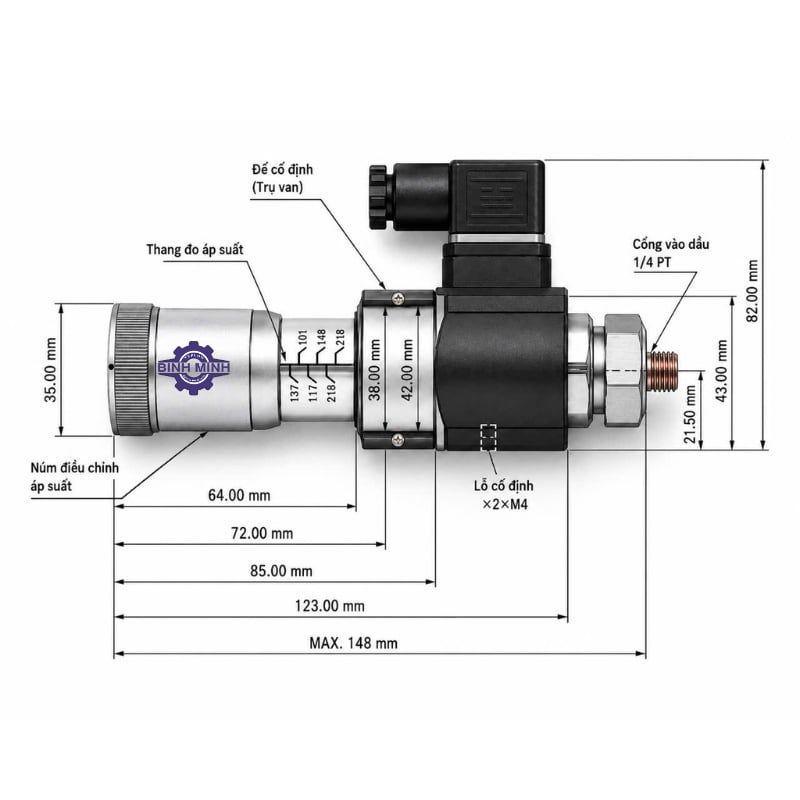

V. Kích thước và kết nối JCS-02N
Theo bản vẽ kỹ thuật của dòng JCS-02N:
- Cổng dầu: 1/4" PT, NPT hoặc BSPP tùy phiên bản.
- Chiều dài thân: khoảng 123 mm.
- Chiều dài tối đa: khoảng 148 mm.
- Đầu điện: DIN Connector.
- Núm chỉnh áp: dạng xoay.
- Đơn vị kích thước: mm.
Các kích thước lắp đặt chi tiết cần được đối chiếu với bản vẽ của đúng phiên bản ren trước khi gia công manifold hoặc đường ống.
VI. JCS-02N có ưu điểm gì?
- Dải điều chỉnh áp suất rộng.
- Có thể sử dụng trong nhiều hệ thống thủy lực.
- Điều chỉnh áp suất bằng núm xoay thuận tiện.
- Hỗ trợ nhiều chuẩn ren 1/4".
- Đầu điện DIN dễ đấu nối.
- Thiết kế nhỏ gọn, chắc chắn.
- Có thể sử dụng để điều khiển bơm, van và các thiết bị thủy lực.
- Phù hợp cho máy công nghiệp và hệ thống tự động hóa.
VII. Lưu ý khi lắp đặt JCS-02N
Khi lựa chọn công tắc áp suất JCS-02N, cần kiểm tra chính xác:
- Dải áp suất yêu cầu của hệ thống.
- Áp suất tối đa.
- Chuẩn ren 1/4" PT, NPT hoặc BSPP.
- Điện áp và dòng điện của mạch điều khiển.
- Kiểu kết nối điện.
- Vị trí lắp đặt và không gian thao tác núm chỉnh áp.
- Môi chất sử dụng.
Lưu ý: trên thị trường hiện có nguồn công bố JCS-02N với dải 30–210 kgf/cm² hoặc 30–230 bar, trong khi catalogue kỹ thuật khác ghi 20–210 kgf/cm² và tối đa 350 kgf/cm². Vì vậy, khi đặt hàng nên đối chiếu đúng hãng sản xuất, catalogue và mã ren của sản phẩm thực tế để tránh chọn sai thông số.
FAQ – Câu hỏi thường gặp
1. Công tắc áp suất JCS-02N dùng để làm gì?
JCS-02N dùng để giám sát áp suất trong hệ thống thủy lực và đóng/ngắt mạch điện khi áp suất đạt đến mức cài đặt.
2. JCS-02N có dải áp suất bao nhiêu?
Theo catalogue kỹ thuật STEED, JCS-02N có dải áp suất sử dụng 20–210 kgf/cm². Một số nhà cung cấp có thể công bố dải 30–210 kgf/cm², vì vậy cần kiểm tra đúng phiên bản sản phẩm.
3. Áp suất tối đa của JCS-02N là bao nhiêu?
Catalogue STEED ghi áp suất tối đa 350 kgf/cm². Tuy nhiên, một số phiên bản hoặc nguồn cung cấp khác có thông số thấp hơn, do đó cần đối chiếu catalogue của sản phẩm thực tế trước khi vận hành.
4. JCS-02N sử dụng ren bao nhiêu?
JCS-02N có tùy chọn 1/4" PT, 1/4" NPT và 1/4" BSPP. Khi đặt hàng cần xác định đúng chuẩn ren cần sử dụng.
5. JCS-02N có dùng cho máy ép thủy lực không?
Có. JCS-02N phù hợp với máy ép thủy lực, trạm nguồn, máy công nghiệp và nhiều hệ thống cần điều khiển dựa trên áp suất.
6. JCS-02N có thể điều chỉnh áp suất không?
Có. Thiết bị được thiết kế với núm điều chỉnh áp suất cơ khí, cho phép cài đặt ngưỡng tác động phù hợp với yêu cầu của hệ thống.
7. JCS-02N dùng điện áp bao nhiêu?
Các thông số được công bố gồm AC250V/3A, AC125V/5A và DC24V/20mA tùy cấu hình/kiểu kết nối.
Liên hệ mua hàng
Bạn đang cần mua Công tắc áp suất thủy lực ?
Bình Minh chuyên cung cấp các dòng công tắc thủy lực chính hãng với giá cạnh tranh. Liên hệ ngay để được tư vấn và báo giá
☎ Hotline: 0944 638 118
🚚 Giao hàng toàn quốc
🔧 Hỗ trợ kỹ thuật
