Con trượt TRH15VN (H15VN) TBI

  • Tình trạng: Chỉ còn 100 sản phẩm
  • Thương hiệu: TBI
450,000₫ Giá thị trường: 580,000₫ Tiết kiệm: 130,000₫

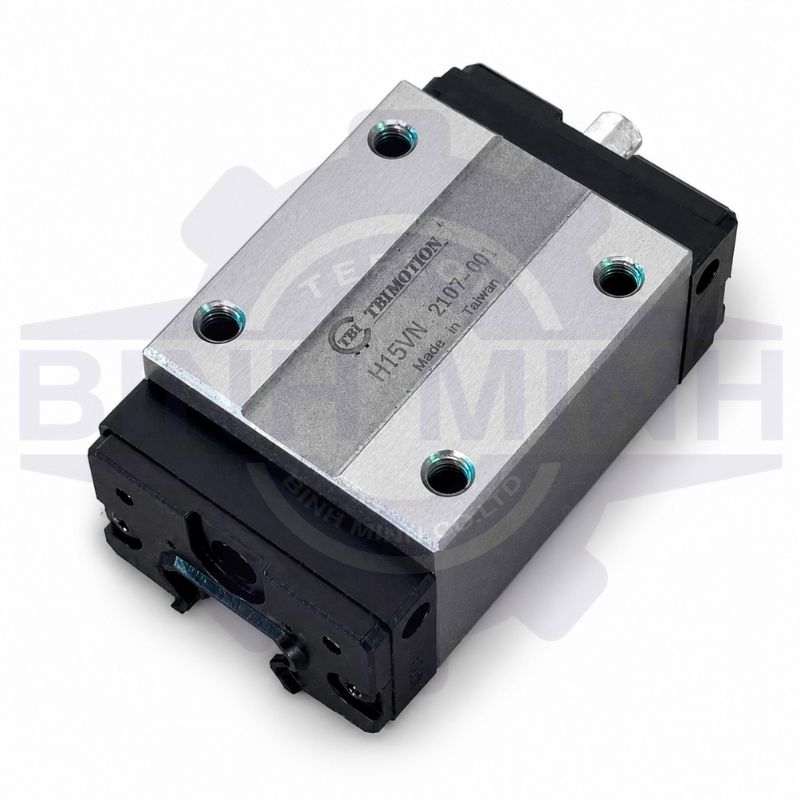

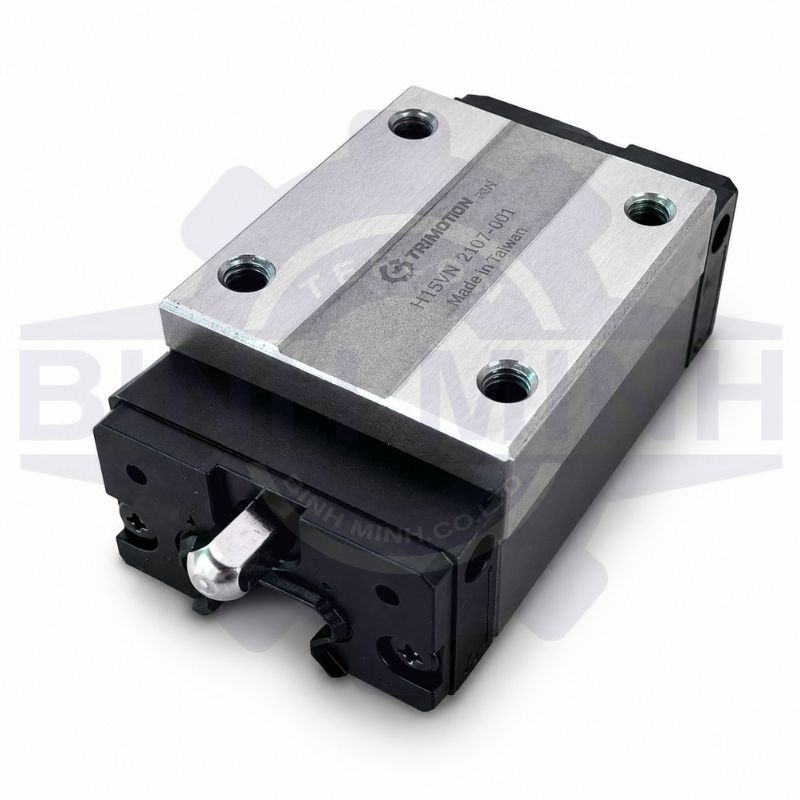

I. Con trượt TRH15VN (H15VN) TBI – Con trượt vuông size 15

Con trượt TRH15VN (H15VN) là con trượt dẫn hướng tuyến tính dạng vuông thuộc dòng TRH-V của TBI Motion, sử dụng hệ thống bi tuần hoàn giúp tạo chuyển động tuyến tính chính xác, ổn định và ma sát thấp. Sản phẩm được sử dụng phổ biến cùng ray trượt tuyến tính size 15 trong máy CNC, máy gia công cơ khí, robot, máy tự động hóa và các thiết bị chuyển động tuyến tính.

TRH15VN có thiết kế không mặt bích (square type), chiều cao lắp ráp 28 mm, chiều rộng thân 34 mm, phù hợp với các hệ thống yêu cầu kết cấu nhỏ gọn nhưng vẫn đảm bảo khả năng chịu tải tốt.

Con trượt TRH15VN H15VN TBI Motion size 15

II. Bảng thông số kỹ thuật TRH15VN

Thông số

Giá trị

Thương hiệu

TBI Motion

Model

TRH15VN / H15VN

Dòng sản phẩm

TRH-V

Loại

Con trượt dẫn hướng tuyến tính

Kiểu thân

Vuông, không mặt bích

Size

15

Chiều cao H

28 mm

Chiều rộng W

34 mm

Khoảng cách B

26 mm

Khoảng cách J

26 mm

Chiều dài L

56,9 mm

Chiều dài L1

39,5 mm

W2

9,5 mm

E

3,2 mm

W1

15 mm

H1

13 mm

Đường kính D

7,5 mm

Đường kính d

4,5 mm

Khoảng cách lỗ F

60 mm

Lỗ lắp trên con trượt

M4 × 8

Lỗ cấp dầu

M4 × 0,7

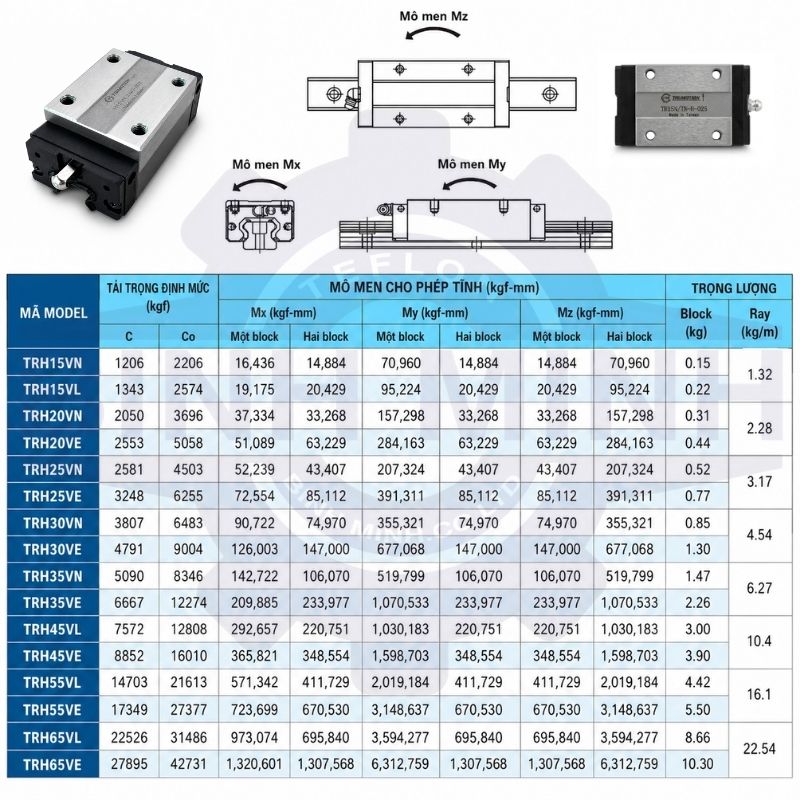

Tải động C

1.206 kgf

Tải tĩnh cơ bản Co

2.206 kgf

Mô men tĩnh Mx

16.436 kg·mm

Mô men tĩnh My – 1 block

14.884 kg·mm

Mô men tĩnh Mz – 1 block

14.884 kg·mm

Khối lượng block

0,15 kg

Vật liệu block

SCM420H

Độ cứng tham khảo

HRC 58–62

Xuất xứ thương hiệu

Đài Loan

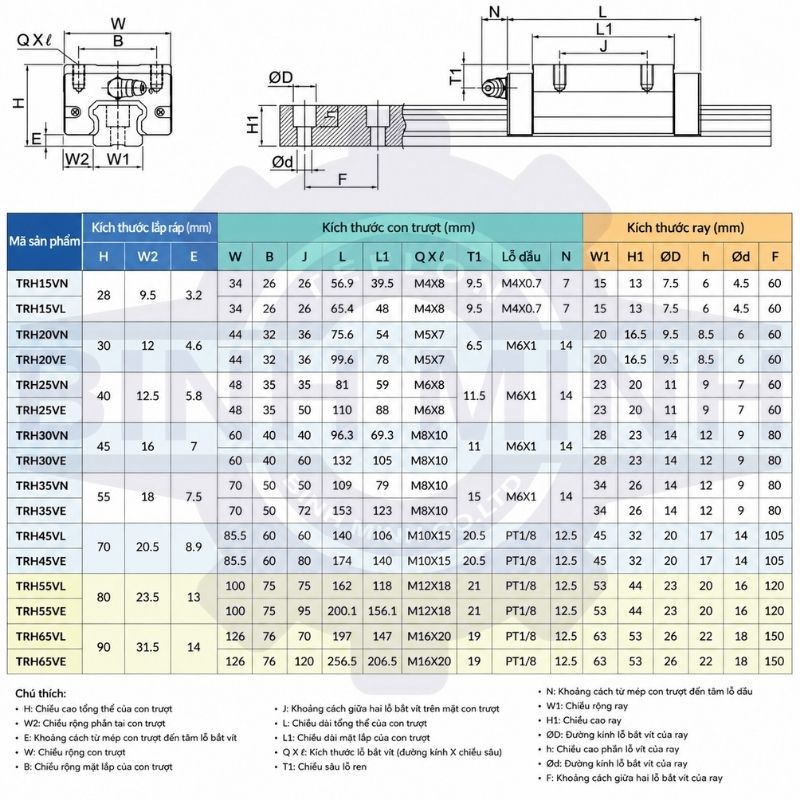

 Các kích thước TRH15VN được thể hiện trong catalogue TBI gồm H 28 mm, W 34 mm, B/J 26 mm, L 56,9 mm, L1 39,5 mm, W1 15 mm, H1 13 mm và F 60 mm. Catalogue cũng công bố tải động C = 1.206 kgf, tải tĩnh Co = 2.206 kgf và khối lượng block khoảng 0,15 kg.

con trượt TBI size 15

III. Đặc điểm nổi bật của con trượt TRH15VN

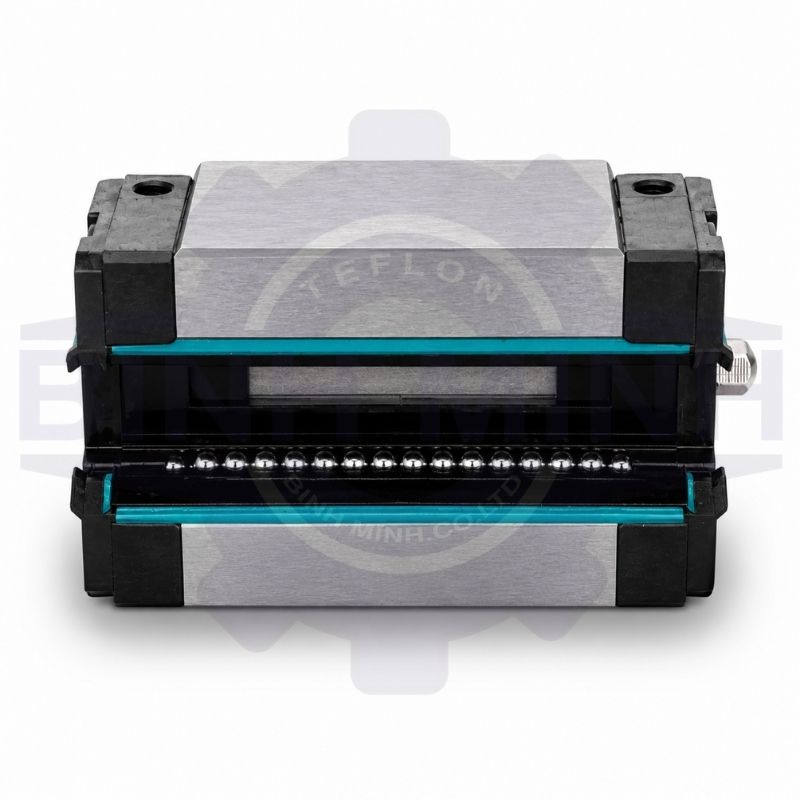

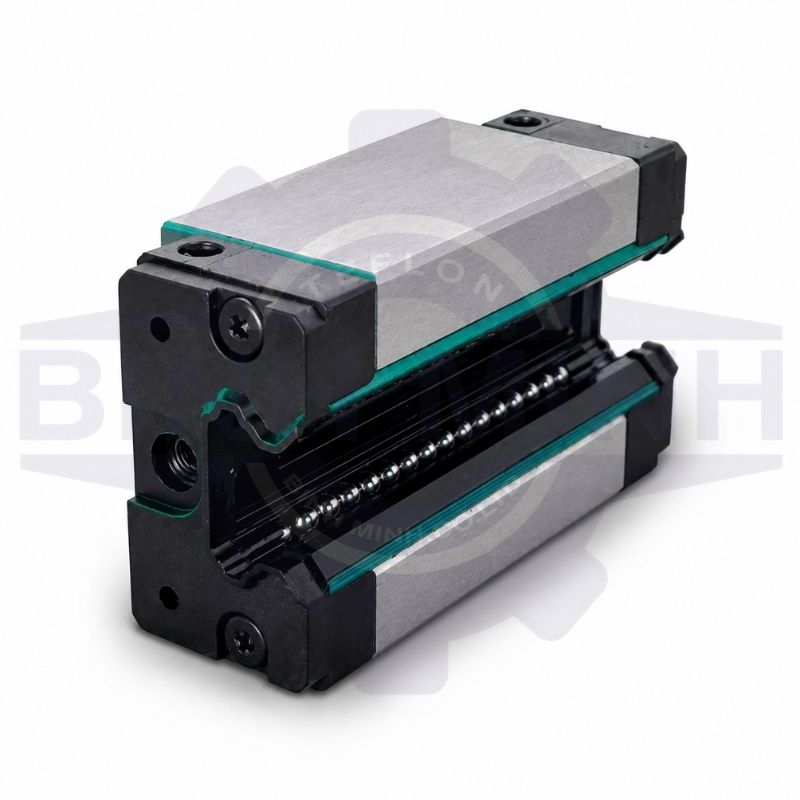

1. Thiết kế bi tuần hoàn 4 hướng

TRH15VN sử dụng hệ thống bi tuần hoàn tạo chuyển động tuyến tính với ma sát thấp. Thiết kế này giúp con trượt có khả năng chịu tải theo nhiều hướng và duy trì chuyển động ổn định.

2. Kết cấu nhỏ gọn

Với kích thước chỉ 28 × 34 mm, TRH15VN phù hợp với những hệ thống máy cần tiết kiệm không gian nhưng vẫn yêu cầu độ cứng và khả năng chịu tải tốt.

3. Độ cứng và độ bền cao

Thân block sử dụng vật liệu SCM420H, được xử lý nhiệt với độ cứng khoảng HRC 58–62, giúp tăng khả năng chống mài mòn và phù hợp với môi trường làm việc công nghiệp.

4. Chuyển động chính xác, ổn định

Hệ thống bi tuần hoàn và thiết kế rãnh dẫn hướng giúp TRH15VN tạo chuyển động tuyến tính mượt, hạn chế rung và phù hợp với các máy yêu cầu độ chính xác cao.

5. Dễ bảo trì

Con trượt có vị trí cấp dầu M4 × 0,7, thuận tiện cho việc bổ sung dầu/mỡ bôi trơn định kỳ.

con trượt TRH15VN



IV. Ứng dụng của TRH15VN (H15VN)

Con trượt TBI TRH15VN được sử dụng trong nhiều thiết bị chuyển động tuyến tính:

  • Máy CNC.
  • Máy tiện CNC.
  • Máy phay CNC.
  • Máy cắt laser.
  • Máy khắc CNC.
  • Máy gia công cơ khí.
  • Robot công nghiệp.
  • Máy tự động hóa.
  • Máy lắp ráp tự động.
  • Thiết bị đo lường.
  • Máy đóng gói.
  • Máy Pick & Place.
  • Bàn trượt tuyến tính.
  • Thiết bị điện tử và bán dẫn.

Đây là dòng con trượt được sử dụng trong các hệ thống cần chuyển động tuyến tính chính xác, ổn định và khả năng chịu tải tốt.

con trượt H15VN



V. TRH15VN sử dụng với ray trượt nào?

TRH15VN thuộc size 15, do đó được sử dụng với ray dẫn hướng tuyến tính TR size 15 tương thích của TBI Motion.

Khi thay thế con trượt, không nên chỉ dựa vào kích thước "15". Cần kiểm tra:

  • Dòng ray TRH/TR tương thích.
  • Size ray 15.
  • Chiều cao lắp ráp.
  • Kiểu con trượt.
  • Chiều dài block.
  • Độ chính xác.
  • Preload.
  • Kiểu phớt.
  • Khoảng cách lỗ lắp.

Ví dụ, một cấu hình thương mại thường gặp là TRH15VN-XN-Z0, trong đó XN là cấu hình phớt bảo vệ và Z0 là không preload.

TRH15VN TBI



VI. Phân biệt TRH15VN và TRH15VL

Hai model đều thuộc size 15 nhưng chiều dài block khác nhau:

Model

Kiểu block

Chiều dài L

TRH15VN / H15VN

Tiêu chuẩn

56,9 mm

TRH15VL / H15VL

Dài

65,4 mm

TRH15VL có block dài hơn, thường được lựa chọn khi cần tăng khả năng chịu tải/mô men so với phiên bản tiêu chuẩn.

con trượt tuyến tính TBI



VII. Hướng dẫn bảo dưỡng TRH15VN

Để con trượt hoạt động ổn định và kéo dài tuổi thọ:

  • Bôi trơn định kỳ.
  • Giữ ray sạch, không để bụi kim loại lọt vào.
  • Không để nước hoặc hóa chất ăn mòn tiếp xúc lâu với block.
  • Kiểm tra phớt định kỳ.
  • Không để tải vượt quá khả năng thiết kế.
  • Khi xuất hiện tiếng ồn hoặc chuyển động bị giật, cần kiểm tra bi, ray và tình trạng bôi trơn.
  • Khi thay block nên kiểm tra đồng thời tình trạng ray.

VIII. Vì sao nên chọn con trượt TBI TRH15VN?

TRH15VN (H15VN) là lựa chọn phù hợp cho hệ thống dẫn hướng tuyến tính size 15 nhờ:

  • Kích thước nhỏ gọn.
  • Thân thép SCM420H độ cứng cao.
  • Bi tuần hoàn 4 hướng.
  • Chuyển động mượt.
  • Khả năng chịu tải tốt.
  • Có vị trí cấp dầu.
  • Phù hợp máy CNC và tự động hóa.
  • Có nhiều tùy chọn preload, phớt và cấp chính xác.

TBI cũng thiết kế dòng TR với khả năng tự cân bằng tải và độ ổn định cao, hỗ trợ tăng độ chính xác chuyển động và tuổi thọ của hệ thống dẫn hướng.

FAQ – Câu hỏi thường gặp về TRH15VN

1. TRH15VN là gì?

TRH15VN là con trượt dẫn hướng tuyến tính vuông size 15 của TBI Motion, còn được gọi là H15VN.

2. TRH15VN có kích thước bao nhiêu?

Kích thước chính của block là cao 28 mm × rộng 34 mm, chiều dài khoảng 56,9 mm.

3. Tải trọng của TRH15VN bao nhiêu?

Tải động cơ bản C = 1.206 kgf, tải tĩnh cơ bản Co = 2.206 kgf theo bảng thông số dòng TRH-V.

4. TRH15VN dùng ray size bao nhiêu?

TRH15VN sử dụng ray dẫn hướng tuyến tính size 15 tương thích với dòng TR.

5. TRH15VN và H15VN có phải cùng một sản phẩm không?

Có. H15VN là cách gọi ngắn thường được sử dụng cho model TRH15VN.

6. TRH15VN có dùng cho máy CNC được không?

Có. Đây là ứng dụng phổ biến của dòng con trượt tuyến tính TBI, đặc biệt trong máy CNC, máy gia công và thiết bị tự động hóa.

7. TRH15VN có cần bôi trơn không?

Có. Bôi trơn định kỳ giúp giảm ma sát, hạn chế mài mòn và duy trì chuyển động ổn định.

Liên hệ mua hàng

Bình Minh chuyên cung cấp các dòng con trượt vuông chính hãng với giá cạnh tranh. Liên hệ ngay để được tư vấn và báo giá

☎ Hotline: 0944 638 118

🚚 Giao hàng toàn quốc

🔧 Hỗ trợ kỹ thuật
