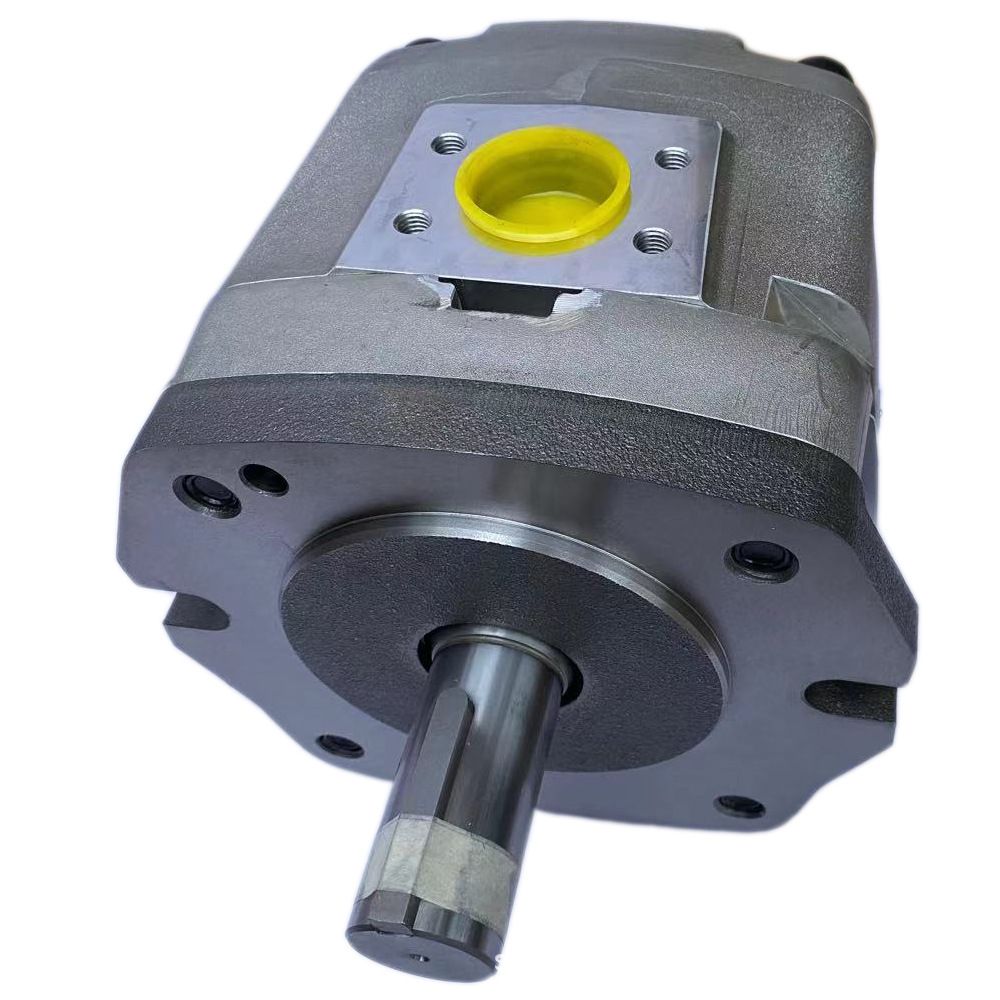

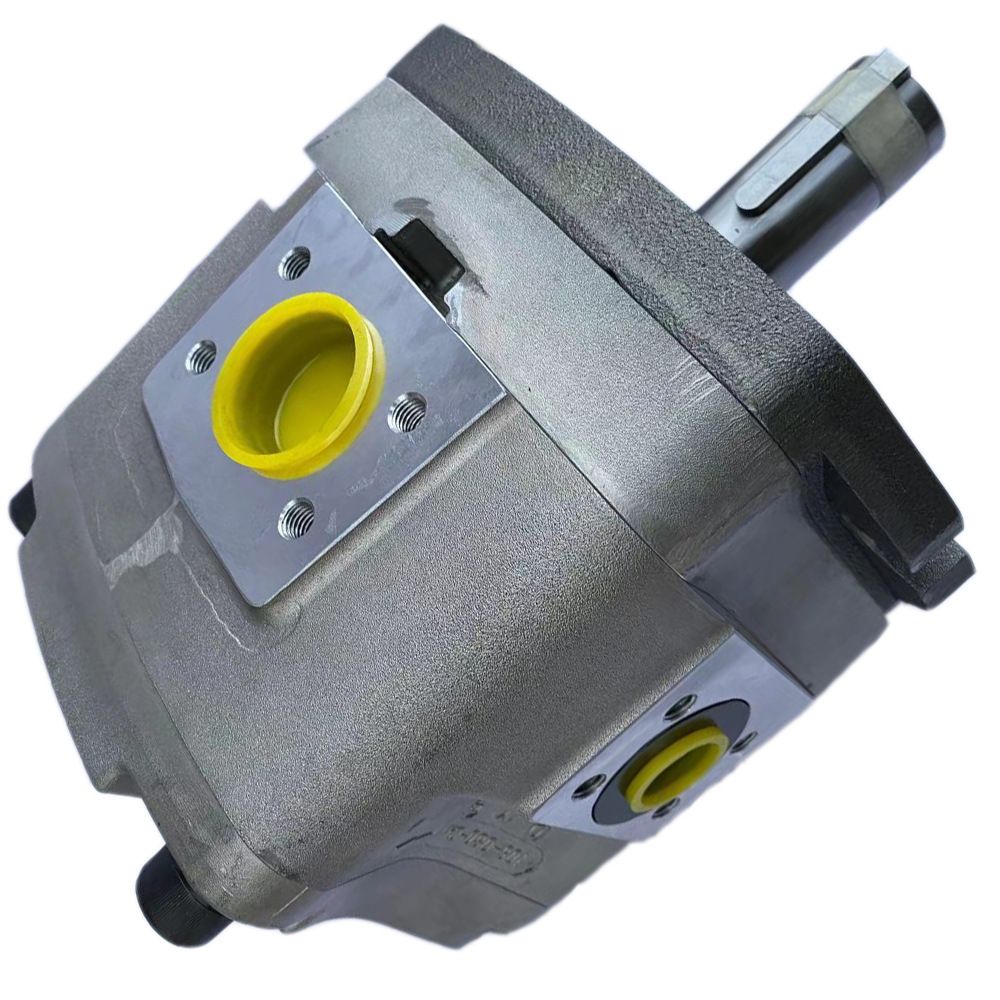

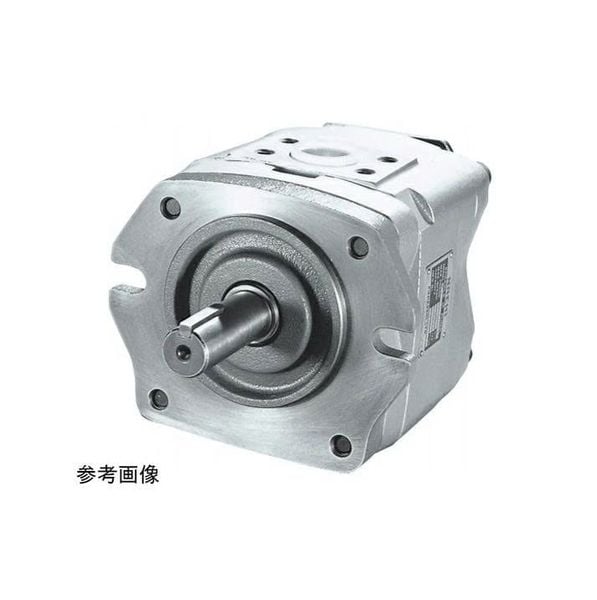

Bơm Thủy lực IPH-3B-16-20

Thông Số Kỹ Thuật Bơm NACHI IPH-3B-16-20: Giải Pháp Thủy Lực Hiệu Suất Cao

Bơm bánh răng NACHI IPH-3B-16-20 thuộc dòng IPH nổi tiếng của Nhật Bản, được thiết kế cho các hệ thống thủy lực công nghiệp đòi hỏi áp suất cao, độ ồn thấp và độ bền vượt trội. Dưới đây là tổng hợp chi tiết các thông số kỹ thuật và tính năng nổi bật của sản phẩm này.

1. Tổng quan về dòng bơm IPH

Dòng bơm NACHI IPH sử dụng công nghệ răng ngắn thân khai (modified involute short-tooth gear) cùng cơ chế tải áp dọc trục và hướng kính, giúp tăng hiệu suất, giảm xung động và vận hành êm ái đáng kể so với các dòng bơm bánh răng thông thường .

2. Thông số kỹ thuật chi tiết

Dưới đây là các thông số chính cho model IPH-3B-16-20:

Thông số cơ bản

• Nhà sản xuất: NACHI (Nhật Bản)
• Số series: IPH
• Size / Ký hiệu: 3B (Thân bơm loại mặt bích - Flange type)
• Lưu lượng riêng (Capacity): 16 cm³/rev
• Số thiết kế (Design Number): 20

Áp suất làm việc

• Áp suất định mức: 25 MPa (tương đương 255 kgf/cm²)
• Áp suất tối đa: 30 MPa (tương đương 306 kgf/cm²)

Lưu ý: Một số nguồn khác ghi nhận áp suất định mức có thể là 20.6 MPa (210 bar) cho ứng dụng tiêu chuẩn, nhưng thông số kỹ thuật chính thức từ nhà phân phối xác nhận khả năng chịu áp lên tới 30 MPa .

Tốc độ quay

• Tốc độ quay nhỏ nhất: 600 min⁻¹
• Tốc độ quay lớn nhất: 2000 min⁻¹ (Có một số tài liệu cho phép lên tới 3000 min⁻¹ nhưng thông số khuyến cáo của NACHI là 2000 min⁻¹)

Khối lượng

• Trọng lượng (Type B): Xấp xỉ 5.3 kg

3. Giải mã Model "IPH-3B-16-20"

Việc hiểu đúng cấu trúc tên model giúp xác định chính xác sản phẩm cần tìm :

4. Tính năng nổi bật

Sử dụng tối ưu từ khóa về đặc tính kỹ thuật:

• Công nghệ áp suất kép (Patented Pressure Loading): Hệ thống tải áp được cấp bằng sáng chế giúp bù đắp độ hở, duy trì hiệu suất cao ổn định ngay cả ở áp suất đỉnh 30 MPa .
• Hoạt động siêu êm (Quiet Operation): Nhờ thiết kế răng ngắn thân khai, bơm vận hành êm ái, giảm thiểu đáng kể tiếng ồn và rung động trong hệ thống .
• Độ bền cơ học cao: Vật liệu chế tạo bền bỉ cùng với công nghệ bôi trơn màng dầu giúp tăng tuổi thọ, phù hợp với máy ép nhựa, máy ép phun, máy công cụ CNC .

5. Ứng dụng

Dòng bơm NACHI IPH-3B được sử dụng rộng rãi trong các ngành công nghiệp nặng:

• Máy ép phun nhựa (Injection molding machines)
• Máy ép thủy lực (Hydraulic presses)
• Máy công cụ (Machine tools)
• Hệ thống thủy lực tàu thủy và thiết bị nâng hạ.

Kết luận

NACHI IPH-3B-16-20 là lựa chọn tối ưu cho các kỹ sư tìm kiếm một giải pháp bơm bánh răng áp suất cao (300 bar), độ ồn thấp và lưu lượng riêng 16cc/vòng. Thông số kỹ thuật trên khẳng định vị thế của dòng IPH trong việc thay thế các dòng bơm cũ, mang lại hiệu suất vượt trội cho hệ thống thủy lực

Bơm bánh răng NACHI Fujikoshi IPH series thường được sử dụng các model bơm đơn là:

  Bơm bánh răng IPH bơm đơn

 IPH-2A-3.5-11,IPH-2A-5-11,IPH-2A-6.5-11,IPH-2A-8-11,

 IPH-2B-3.5-11,IPH-2B-5-11,IPH-2B-6.5-11,IPH-2B-8-11,

 IPH-3A-10-20,IPH-3A-13-20,IPH-3A-16-20,

 IPH-3B-10-20,IPH-3B-13-20,IPH-3B-16-20,

 IPH-4A-20-20,IPH-4A-25-20,IPH-4A-32-20,

 IPH-4B-20-20,IPH-4B-25-20,IPH-4B-32-20,

 IPH-5A-40-21,IPH-5A-50-21,IPH-5A-64-21,

 IPH-5B-40-11,IPH-5B-50-11,IPH-5B-64-11,

 IPH-6A-80-21,IPH-6A-100-21,IPH-6A-125-21,

 IPH-6B-80-11,IPH-6B-100-11,IPH-6B-125-11,

 Loại kết hợp bơm bánh răng IPH

 IPH-22B,IPH-23B,IPH-24B,IPH-25B,IPH-26B,

 IPH-33B,IPH-34B,IPH-35B,IPH-36B,

 IPH-44B,IPH-45B,IPH-46B,

 IPH-55B, IPH-56B,

 IPH-66B,

 IPH-22B-3.5-3.5-11,IPH-22B-3.5-5-11,IPH-22B-3.5-6.5-11,IPH-22B-3.5-8-11,

 IPH-22B-5-5-11,IPH-22B-5-6.5-11,IPH-22B-5-8-11,

 IPH-22B-6.5-6.5-11,IPH-22B-6.5-8-11,

 IPH-22B-8-8-11,
