Xylanh thủy lực là gì?
Xylanh thủy lực (hydraulic cylinder) là một cơ cấu chấp hành dạng tuyến tính, có nhiệm vụ biến đổi năng lượng của dầu thủy lực dưới áp suất cao thành chuyển động thẳng hoặc dao động góc (dưới một góc nhất định), tạo ra lực đẩy, kéo cực lớn trong các loại máy móc như máy xúc, xe nâng, máy ép thủy lực, cần cẩu…

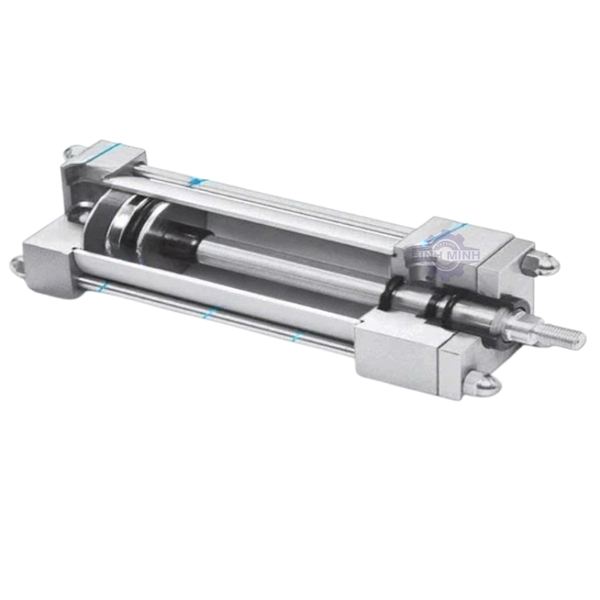

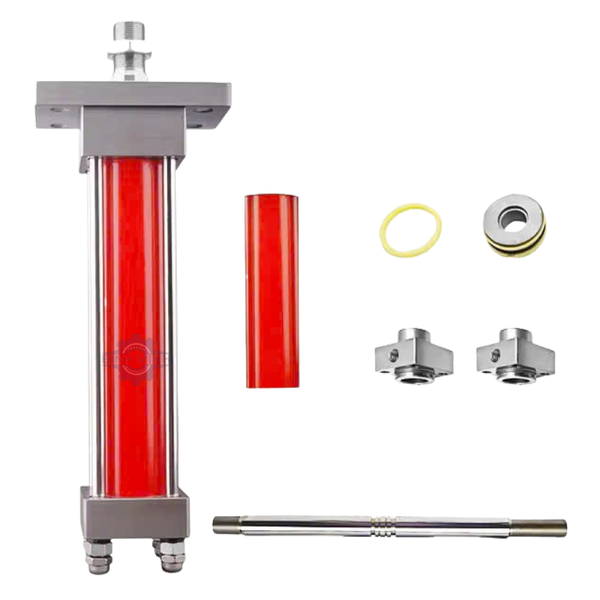

Cấu tạo chi tiết của xylanh thủy lực
Một xylanh thủy lực hoàn chỉnh được cấu thành từ nhiều bộ phận, mỗi bộ phận đảm nhận một vai trò quan trọng. Dưới đây là các bộ phận chính:
1. Thân xylanh (Cylinder barrel)
Thân thường được chế tạo từ thép ống liền mạch (seamless steel tube), gia công tinh bên trong đạt độ nhám rất thấp. Đây là khoang chứa dầu và là đường trượt của piston. Yêu cầu độ cứng, chống mài mòn cao.
2. Piston và cần piston (Piston & Piston rod)
- Piston: Dạng đĩa tròn, lắp khít bên trong thân xylanh, có lắp phớt làm kín. Chịu lực trực tiếp từ áp suất dầu.
- Cần piston: Thường là thép mạ crôm cứng, liền hoặc lắp ghép với piston, truyền lực ra bên ngoài để thực hiện công việc (đẩy, kéo).
3. Đầu xylanh (Cylinder head) và đáy xylanh (Cylinder cap)
- Đáy xylanh được hàn hoặc bắt vít cố định với thân, có cửa dầu dẫn vào.
- Đầu xylanh lắp khít phía trên, có lỗ để cần piston xuyên qua, đồng thời lắp các vòng chắn, vòng chống bụi.
4. Các loại phớt làm kín (Seals)
Hệ thống phớt (gasket, seal) là yếu tố quyết định đến hiệu suất và độ bền:
- Phớt piston (cúp, chữ U, vênh): Ngăn dầu rò rỉ giữa hai buồng.
- Phớt cần: Ngăn dầu rỉ ra ngoài theo cần piston.
- Phớt chắn bụi: Cạo sạch bụi bẩn bám trên cần trước khi nó vào bên trong xylanh.
5. Các cửa dầu (Ports)
Đường dầu vào/ra được bố trí sát đáy và sát đầu xylanh, nối với hệ thống van phân phối và bơm dầu.
Nguyên lý hoạt động của xylanh thủy lực
Nguyên lý hoạt động của xylanh thủy lực dựa hoàn toàn vào định luật Pascal: Áp suất tác dụng lên chất lỏng trong bình kín được truyền đi nguyên vẹn theo mọi hướng.
Quy trình vận hành cụ thể như sau:
Bước 1 – Hành trình đi ra (đẩy)
- Dầu thủy lực áp suất cao (từ bơm) được cấp qua cửa dầu phía đáy xylanh.
- Dầu len vào khoang đáy, tạo áp lực đẩy piston đi lên.
- Dầu từ khoang đối diện (khoang cần) bị nén và thoát ra ngoài qua cửa phía đầu xylanh, trở về thùng chứa.
- Cần piston bị đẩy ra ngoài, sinh ra lực đẩy. Lực đẩy được tính:
F = P x A (trong đó: P – áp suất dầu, A – diện tích piston).
Bước 2 – Hành trình đi vào (kéo hoặc về)
- Đảo chiều dòng chảy qua van phân phối. Lúc này dầu áp suất cao vào cửa phía đầu xylanh (khoang cần).
- Dầu đẩy vào mặt cần piston, đồng thời dầu bên khoang đáy thoát ra ngoài.
- Cần piston thụt vào trong thân, tạo lực kéo. Lực kéo nhỏ hơn lực đẩy do diện tích chịu áp lúc này là diện tích đầu cần (bằng diện tích piston trừ đi tiết diện cán cần).
Nhờ hai hành trình ngược chiều này, xylanh thủy lực có thể nâng hạ tải trọng, kẹp chặt, mở khuôn, khoan đẩy một cách linh hoạt.
Phân loại xylanh thủy lực phổ biến
Dựa trên cấu tạo và ứng dụng, xylanh thủy lực thường được chia thành:
- Xylanh tác động đơn: Dầu chỉ cấp cho một khoang (thường là khoang đẩy). Hành trình lùi nhờ ngoại lực (tải trọng tự rơi hoặc lò xo). Ứng dụng: kích ô tô, cơ cấu nâng đơn giản.
- Xylanh tác động kép: Dầu được cấp luân phiên vào hai khoang, có thể tự điều khiển cả hai hành trình đi và về. Ứng dụng hầu hết máy móc công nghiệp, thủy lực di động.
- Xylanh telescope (xylanh lồng): Gồm nhiều tầng cần lồng vào nhau, hành trình rất dài trong khi thân ngắn. Dùng trong xe ben, cần trục.
Vai trò quan trọng của xylanh thủy lực trong sản xuất
Không ngoa khi nói rằng xylanh thủy lực là "trái tim" của mọi hệ thống thủy lực. Từ các ngành:
- Xây dựng, khai khoáng: Máy xúc, máy ủi, máy khoan hơi thủy lực.
- Công nghiệp chế tạo máy: Máy ép thủy lực, máy uốn, máy cắt thủy lực.
- Nông nghiệp: Máy cày, máy xúc lật, hệ thống nâng hạ trên máy nông cụ.
- Hàng không, ô tô: Hệ thống lái trợ lực, càng đáp máy bay.
Lưu ý khi sử dụng và bảo dưỡng xylanh thủy lực
Để xylanh thủy lực đạt tuổi thọ cao, cần chú ý:
- Dầu thủy lực sạch – ô nhiễm dầu là nguyên nhân số một làm hỏng phớt và xước lòng xylanh.
- Kiểm tra rò rỉ qua phớt cần và các mối nối.
- Bôi trơn khớp nối đầu cần với cơ cấu công tác.
- Tránh quá tải – áp suất vượt mức thiết kế làm phồng thân hoặc gãy cần piston.
