Xylanh khí nén là gì? Cấu tạo chi tiết và nguyên lý hoạt động

1. Xylanh khí nén là gì?

Xylanh khí nén (hay còn gọi là xylanh hơi, air cylinder) là một cơ cấu chấp hành dùng để biến đổi năng lượng của dòng khí nén (áp suất) thành động năng (chuyển động thẳng hoặc quay), nó hoạt động để đẩy, kéo hoặc kẹp chi tiết trong máy móc.

• Vai trò: Tạo ra lực và chuyển động cho các máy móc tự động, băng tải, robot công nghiệp.
• Ưu điểm: Cấu tạo đơn giản, dễ lắp đặt, vận hành an toàn (không cháy nổ), vệ sinh công nghiệp sạch sẽ.

2. Cấu tạo chi tiết của xylanh khí nén

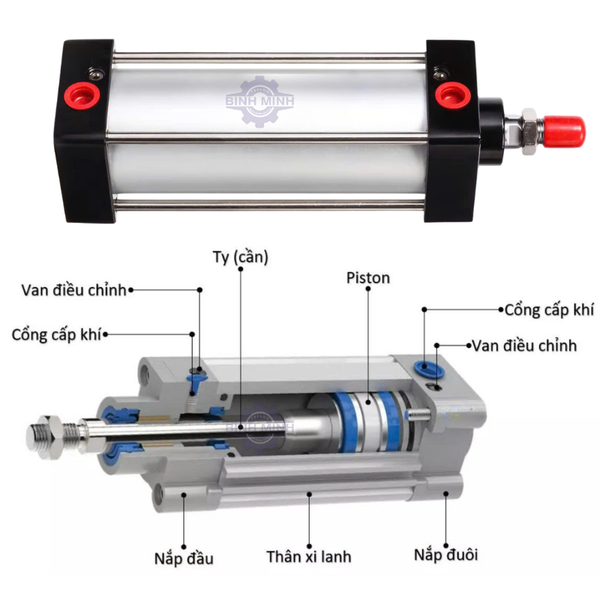

Để hiểu thiết bị này, bạn cần nắm rõ 5 bộ phận chính dưới đây. Hầu hết các dòng xylanh khí nén thông dụng (như SMC, AirTAC, Festo) đều có cấu trúc tương tự.

a. Thân xylanh (Cylinder Barrel)

• Chất liệu: Hợp kim nhôm, thép không gỉ (inox) hoặc thép carbon.
• Chức năng: Là phần vỏ ngoài, nơi piston di chuyển qua lại. Bên trong thân được gia công độ nhám thấp và bề mặt cứng để giảm ma sát.

b. Piston và Ty đẩy (Piston & Piston Rod)

• Piston: Dạng đĩa tròn, có rãnh để lắp vòng chàu (piston seal) và vòng từ tính (dùng cho cảm biến). Chịu lực đẩy trực tiếp từ khí nén.
• Ty đẩy (cần piston): Gắn liền với piston, kéo dài ra ngoài để truyền lực đến bộ phận cần tác động. Ty thường được mạ crôm cứng chống gỉ sét và tăng độ bền.

c. Vòng đệm – Gioăng phớt (Seals)

Bộ phận quan trọng nhất để giữ kín khí, thường gồm:

• Vòng chàu piston: Đảm bảo kín giữa piston và thân xylanh.
• Vòng làm kín ty đẩy (Rod seal): Ngăn khí lọt ra ngoài qua phần ty.
• Vòng chắn bụi (Wiper): Cạo sạch bụi bẩn trên ty khi nó co về.

d. Nắp xylanh (Caps & Heads)

• Nắp trước (Head cap): Có lỗ cho ty đẩy xuyên qua, chứa vòng chắn bụi và cổng cấp khí.
• Nắp sau (End cap): Có cổng cấp khí cho khoang sau piston.

e. Giảm chấn cuối hành trình (Cushion)

• Là một bộ phận nhỏ dạng gioăng hoặc pít tông phụ, có tác dụng giảm va đập khi piston đi đến cuối hành trình, giúp xylanh vận hành êm ái và bền hơn.

3. Nguyên lý hoạt động của xylanh khí nén

Nguyên lý rất đơn giản, dựa trên định luật Pascal:

Khí nén có áp suất được đưa vào một khoang bên trong xylanh, tạo ra lực đẩy lên bề mặt piston. Khi diện tích piston không đổi, áp suất càng lớn → lực đẩy càng lớn → piston chuyển động.

Cụ thể có hai chế độ:

a. Xylanh tác động đơn (Single-acting cylinder)

• Chỉ có một cổng cấp khí.
• Quy trình:
  1. Khí nén vào khoang sau → đẩy piston + ty đẩy đi ra (sinh công).
  2. Khi ngưng cấp khí, lò xo bên trong đẩy piston về vị trí ban đầu.
• Ứng dụng: Các vị trí kẹp nhẹ, cơ cấu nâng không yêu cầu lực lớn.

b. Xylanh tác động kép (Double-acting cylinder)

• Có hai cổng cấp khí (cổng A và cổng B).
• Quy trình:
  1. Hành trình ra: Khí nén vào cổng sau (A), khí ở khoang trước thoát ra ngoài qua cổng trước (B). Piston đi ra.
  2. Hành trình vào: Khí nén vào cổng trước (B), khí ở khoang sau thoát qua cổng sau (A). Piston lùi về.
• Ưu điểm: Tạo lực lớn ở cả hai chiều, kiểm soát hành trình ra/vào linh hoạt.
• Ứng dụng: Phổ biến nhất trong công nghiệp (càng gắp, máy dập, đóng gói).

4. Phân loại xylanh khí nén (Mở rộng)

Dựa vào cấu tạo và ứng dụng, còn có các loại khác:

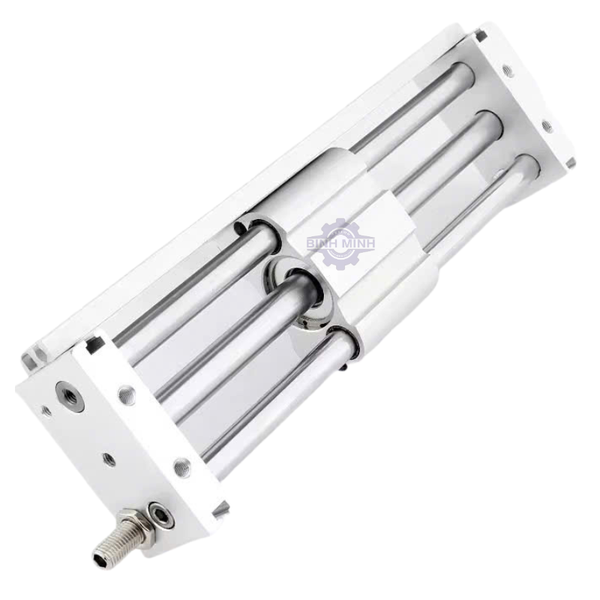

• Xylanh khí nén kiểu thanh trượt (Rodless cylinder): Không có ty đầy bên ngoài, tiết kiệm không gian, hành trình dài.
• Xylanh xoay (Rotary cylinder): Tạo chuyển động quay góc (90°, 180°, 270°).
• Xylanh khí nén mini: Kích thước nhỏ, dùng trong thiết bị y tế, máy 3D.

5. Các model xylanh khí nén phổ biến trên thị trường

Hiện nay, các thương hiệu hàng đầu thường được tìm kiếm:

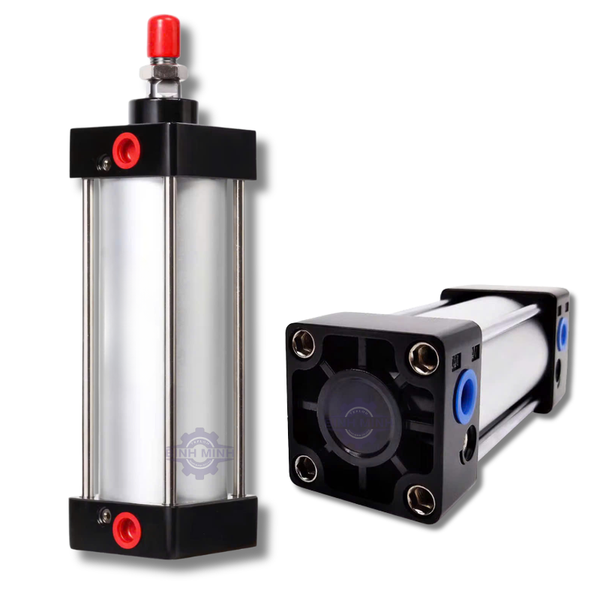

• SC series (xylanh vuông): Phổ biến nhất, tiêu chuẩn thay thế cho SMC, AirTAC. Ký hiệu như SC32x50, SC40x100 (số đầu là đường kính piston, số sau là hành trình).

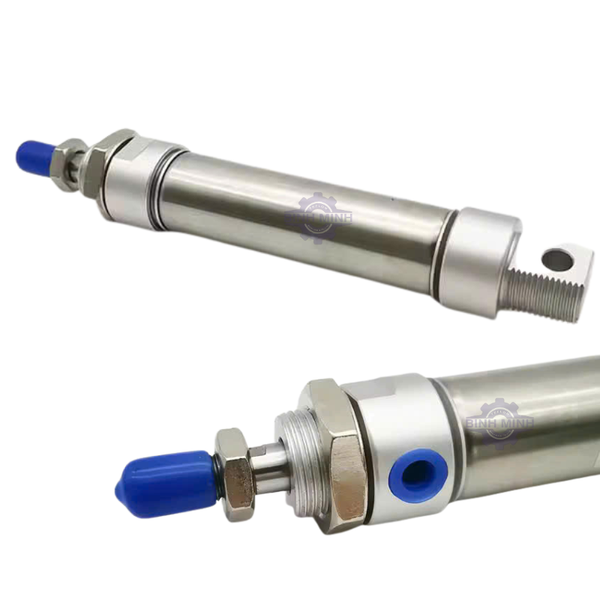

• MAL series (xylanh mini): Loại tròn, nhỏ gọn, áp suất hơi nén 0.1–0.9 MPa.

• SDA series (xylanh kẹp góc): Là loại góc càng kẹp, thường thấy trong máy tự động.

6. Ứng dụng thực tế của xylanh khí nén

Bạn sẽ bắt gặp xylanh khí nén ở khắp nơi trong đời sống sản xuất:

• Máy tự động đóng gói: Đẩy sản phẩm, kẹp miệng túi.
• Dây chuyền lắp ráp linh kiện điện tử: Cố định hoặc gắp thả linh kiện.
• Hệ thống phanh hơi xe tải, xe bus.
• Robot công nghiệp đơn giản (Pick & place).

Nếu bạn đang có nhu cầu tìm mua Cylinder , đừng ngần ngại liên hệ ngay với chúng tôi bangtaibinhminh. Hotline: 0944.638.118 để được tư vấn chi tiết về thông số kỹ thuật và nhận báo giá tốt nhất.
