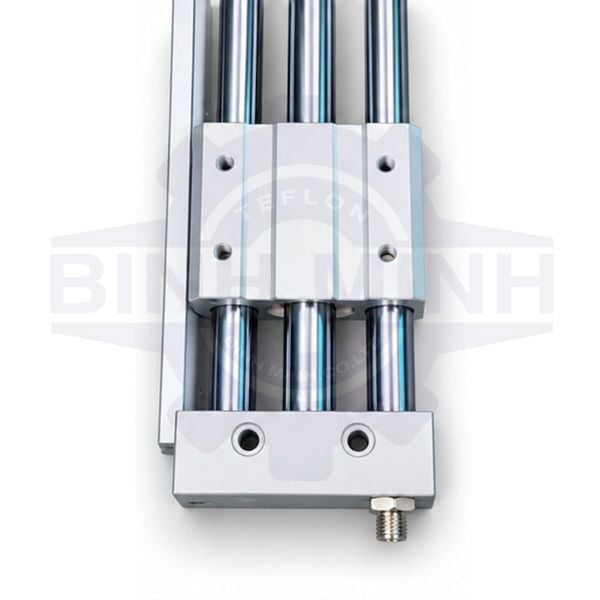

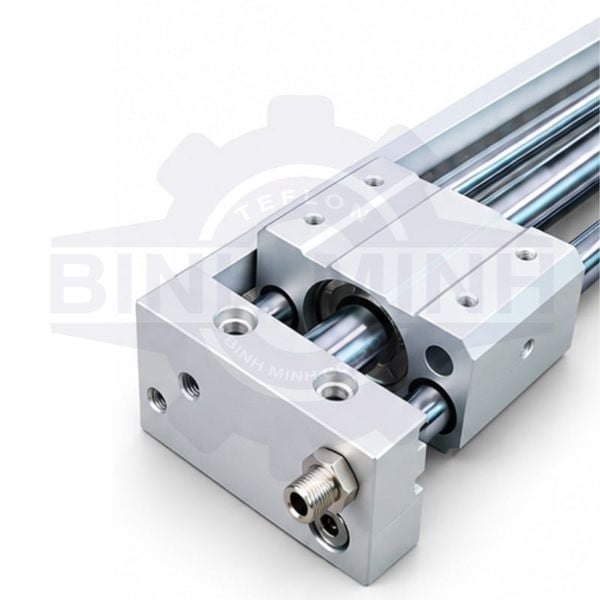

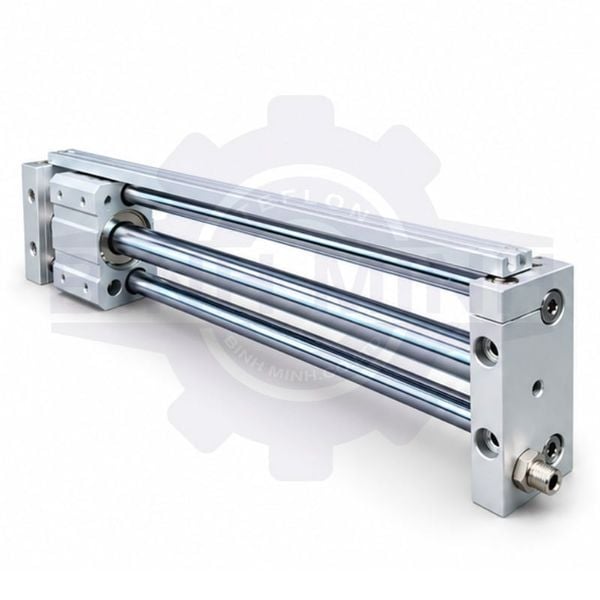

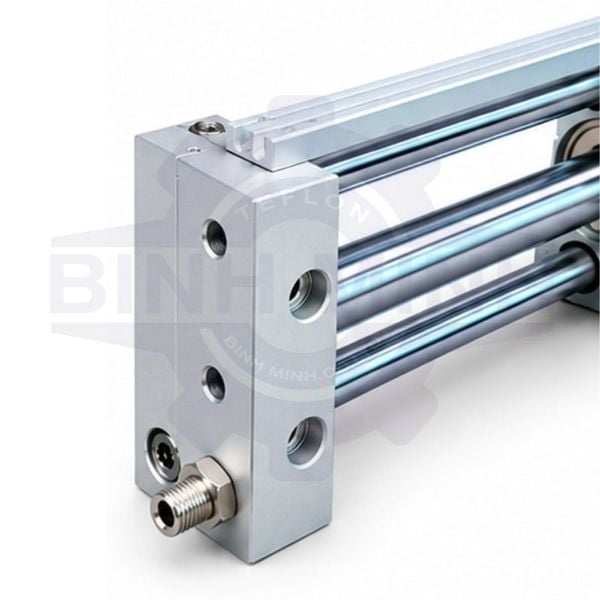

I. Xilanh khí nén Airtac MRU 15*320H-S – Hành trình 320mm
Xilanh Airtac MRU 15*320H-S là dòng xilanh khí nén từ tính (Magnetically Coupled Rodless Cylinder) sử dụng cơ cấu truyền động bằng nam châm, thuộc dòng MRU – Bush Guide của Airtac. Thiết kế không sử dụng cần piston truyền thống giúp tiết kiệm không gian lắp đặt theo chiều dài và phù hợp với các cơ cấu chuyển động tuyến tính trong máy tự động hóa.
Dòng MRU được Airtac thiết kế với hai thanh dẫn hướng, sử dụng bạc tự bôi trơn và có thể trực tiếp chịu tải. Hãng cũng cho phép lựa chọn cảm biến để phục vụ điều khiển tự động.
II. Thông số kỹ thuật xilanh MRU 15*320H-S
Thông số | Chi tiết |
Thương hiệu | Airtac |
Model | |
Dòng sản phẩm | MRU |
Loại | Xilanh từ tính |
Kiểu dẫn hướng | Bush Guide – dẫn hướng bằng bạc |
Đường kính piston | Ø15 mm |
Hành trình | 320 mm |
Kiểu hoạt động | Tác động kép |
Môi chất | Khí nén |
Áp suất làm việc | 1.5 – 6.0 kgf/cm² (150 – 600 kPa) |
Áp suất làm việc tối đa | 6.5 kgf/cm² (650 kPa) |
Nhiệt độ môi trường & môi chất | 0 – 60°C |
Tốc độ piston | 50 – 500 mm/s |
Bôi trơn | Không cần bôi trơn |
Điều chỉnh hành trình | -10 đến 0 mm |
Cảm biến | Có nam châm tích hợp, hỗ trợ cảm biến |
Kiểu truyền động | Truyền động từ tính |
Dẫn hướng | 2 thanh dẫn hướng + bạc tự bôi trơn |
III. Đặc điểm nổi bật của Airtac MRU 15*320H-S
1. Thiết kế không ty – tiết kiệm không gian
Khác với xilanh khí nén truyền thống, MRU sử dụng cơ cấu truyền động từ tính. Chuyển động của piston bên trong được truyền ra bộ phận bên ngoài thông qua lực từ, không cần cần piston xuyên ra ngoài.
Thiết kế này giúp cơ cấu có chiều dài làm việc phù hợp với các ứng dụng chuyển động tuyến tính và giảm không gian cần thiết cho cần piston.
2. Dẫn hướng bằng hai thanh guide
MRU sử dụng hai thanh dẫn hướng kết hợp với bạc tự bôi trơn, giúp bộ phận chuyển động bên ngoài được dẫn hướng ổn định và có khả năng trực tiếp mang tải.
3. Truyền động bằng nam châm
Cơ cấu từ tính là đặc điểm quan trọng của dòng MRU. Nam châm bên trong piston kết hợp với nam châm bên ngoài tạo lực truyền động để di chuyển tải.
Airtac cung cấp hai mức lực từ Standard và Enhancer (H) cho dòng MRU. Với cấu hình H, lực giữ từ được tăng cường so với phiên bản tiêu chuẩn.
4. Có thể sử dụng cảm biến
Dòng MRU được thiết kế để có thể tích hợp cảm biến, giúp phát hiện vị trí chuyển động của bộ phận ngoài và phục vụ các hệ thống điều khiển tự động.
IV. Nguyên lý hoạt động
Khi khí nén được cấp vào một trong hai phía của xilanh, áp suất khí tác động lên piston bên trong làm piston dịch chuyển.
Nam châm được tích hợp trong piston truyền lực từ xuyên qua thành ống xilanh đến bộ phận chuyển động bên ngoài. Nhờ đó, bộ phận bên ngoài di chuyển đồng bộ với piston mà không cần ty piston xuyên qua đầu xilanh.
Khi cấp khí sang phía đối diện, piston và bộ phận chuyển động đảo chiều.
V. Ứng dụng của xilanh MRU 15*320H-S
Airtac MRU 15*320H-S phù hợp với nhiều hệ thống tự động hóa có yêu cầu chuyển động tuyến tính như:
- Máy tự động hóa công nghiệp.
- Máy đóng gói, đóng chai.
- Máy cấp phôi và chuyển phôi.
- Cơ cấu đẩy và kéo sản phẩm.
- Cơ cấu định vị.
- Hệ thống gắp và vận chuyển sản phẩm.
- Máy lắp ráp tự động.
- Cơ cấu trượt trong dây chuyền sản xuất.
- Máy ngành dệt.
- Thiết bị trong ngành điện tử và bán dẫn.
Airtac cũng liệt kê dòng MRU trong các nhóm ứng dụng công nghiệp như y tế, dệt may, bán dẫn và máy móc ô tô.
VI. Ưu điểm của dòng xilanh Airtac MRU
- Thiết kế không ty, phù hợp với không gian lắp đặt hạn chế.
- Truyền động bằng nam châm từ tính.
- Có hai thanh dẫn hướng.
- Sử dụng bạc tự bôi trơn.
- Không yêu cầu bôi trơn thường xuyên.
- Có thể sử dụng cảm biến để kiểm soát vị trí.
- Tốc độ làm việc 50–500 mm/s.
- Áp suất làm việc đến 6.0 kgf/cm².
- Thiết kế phù hợp cho các hệ thống tự động hóa cần chuyển động tuyến tính.
VII. Hướng dẫn sử dụng
Để xilanh MRU hoạt động ổn định, nên sử dụng khí nén sạch và đảm bảo áp suất nằm trong phạm vi cho phép. Với model Ø15, phạm vi áp suất của dòng MRU là 1.5–6.0 kgf/cm², áp suất tối đa 6.5 kgf/cm². Nhiệt độ môi trường và môi chất được hãng công bố ở mức 0–60°C.
Khi lắp đặt, cần căn chỉnh hai thanh dẫn hướng và tải chuyển động để tránh lực ngang quá lớn gây ảnh hưởng đến bạc dẫn hướng hoặc cơ cấu từ tính.
Nếu sử dụng cảm biến, nên lựa chọn đúng loại cảm biến tương thích với rãnh/lắp đặt của dòng MRU.
FAQ – Câu hỏi thường gặp
1. Xilanh MRU 15*320H-S của hãng nào?
MRU 15*320H-S là xilanh không ty từ tính của Airtac, thuộc dòng MRU Magnetically Coupled Rodless Cylinder – Bush Guide.
2. MRU 15*320H-S có đường kính bao nhiêu?
Model MRU15 sử dụng piston có đường kính Ø15 mm.
3. MRU 15*320H-S có hành trình bao nhiêu?
Theo mã sản phẩm bạn cung cấp, model có hành trình 320 mm.
4. MRU 15*320H-S hoạt động bằng khí gì?
Xilanh sử dụng khí nén và thuộc loại tác động kép.
5. Áp suất làm việc của MRU Ø15 là bao nhiêu?
Phạm vi áp suất của dòng MRU Ø15 là 1.5–6.0 kgf/cm² (150–600 kPa); áp suất tối đa 6.5 kgf/cm² (650 kPa).
6. Xilanh MRU có cần bôi trơn không?
Dòng MRU được Airtac công bố là Lubrication Free Type, tức thiết kế không cần bôi trơn.
7. MRU khác xilanh khí nén thông thường như thế nào?
MRU là xilanh không ty từ tính. Thay vì dùng ty piston để truyền chuyển động ra ngoài, sản phẩm sử dụng lực từ giữa piston bên trong và bộ phận chuyển động bên ngoài.
