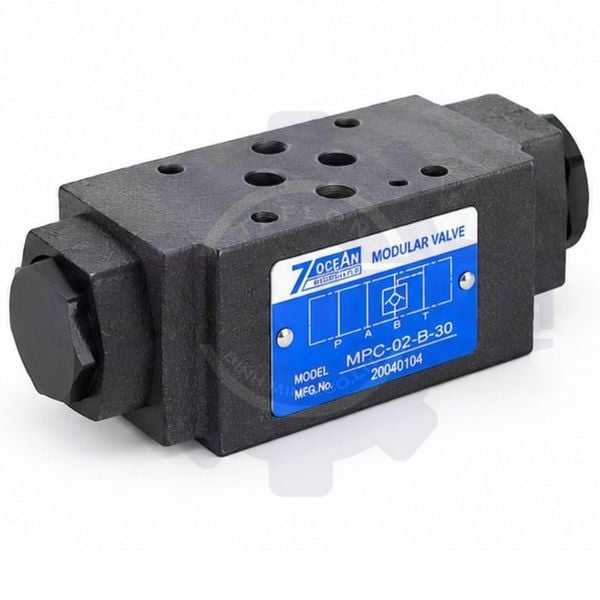

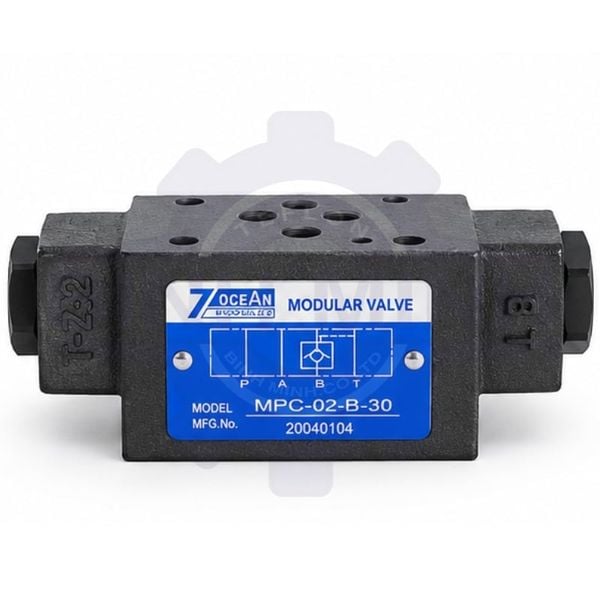

I. Van thủy lực MPC-02-B-30 – Van một chiều điều khiển bằng pilot
MPC-02-B-30 là van một chiều điều khiển bằng pilot dạng van lắp tấm (sandwich/modular), thuộc dòng MPC02 Size 6, dùng để kiểm soát và khóa dòng dầu thủy lực tại cổng B. Thiết kế nhỏ gọn, phù hợp lắp ghép cùng các van thủy lực dạng module trong hệ thống tự động hóa và máy công nghiệp.

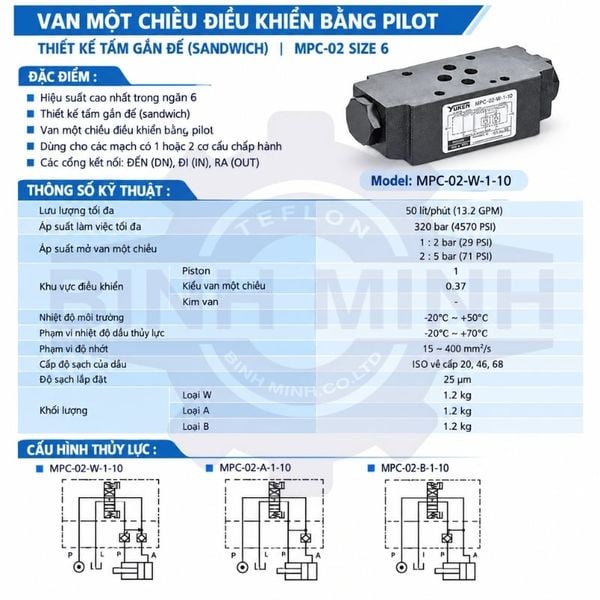

II. Thông số kỹ thuật MPC-02-B-30
Thông số | Giá trị |
Model | |
Loại van | Van một chiều điều khiển bằng pilot |
Kiểu lắp | Van lắp tấm / Sandwich Plate |
Kích thước danh nghĩa | NG6 / CETOP 3 / ISO 4401-03 |
Cấu hình | B – tác động trên cổng B |
Lưu lượng tối đa | ~ 50 L/min |
Áp suất làm việc tối đa | ~ 320 bar |
Áp suất mở lò xo | 2 bar hoặc 5 bar |
Tỷ lệ diện tích piston pilot | 1 |
Tỷ lệ diện tích đế van một chiều | 0,37 |
Dải nhiệt độ môi trường | -20°C đến +50°C |
Nhiệt độ dầu thủy lực | -20°C đến +70°C |
Độ nhớt dầu | 15–400 mm²/s |
Dầu thủy lực | ISO VG32, VG46, VG68 |
Độ sạch dầu | 25 μm |
Tiêu chuẩn lắp | ISO 4401-AB-03-4-A |
Thương hiệu | Seven Ocean |
III. Ưu điểm nổi bật
- Thiết kế module lắp tấm, tiết kiệm không gian.
- Có khả năng khóa dòng dầu, hạn chế chuyển động ngoài ý muốn của cơ cấu chấp hành.
- Điều khiển bằng áp suất pilot giúp van đóng/mở linh hoạt.
- Hỗ trợ tiêu chuẩn NG6, CETOP 3, ISO 4401-03.
- Lưu lượng tối đa theo tài liệu dòng là 50 L/min, áp suất làm việc tối đa 320 bar.
IV. Ứng dụng
Van MPC-02-B thường được sử dụng trong:
- Máy ép thủy lực.
- Máy gia công cơ khí.
- Hệ thống điều khiển xi lanh thủy lực.
- Máy CNC và thiết bị tự động hóa.
- Hệ thống cần giữ tải hoặc chống tụt tải.
- Các cụm van thủy lực dạng module.
V. Nguyên lý hoạt động
MPC-02-B sử dụng áp suất pilot để điều khiển cơ cấu van một chiều. Ở trạng thái bình thường, van cho phép dòng dầu đi theo chiều quy định và ngăn dòng chảy ngược. Khi có áp suất pilot tác động, van được mở để cho phép dầu hồi/chảy qua, giúp điều khiển chuyển động của xi lanh hoặc cơ cấu chấp hành.
FAQ – Câu hỏi thường gặp
1. MPC-02-B-30 là van gì?
Đây là van một chiều điều khiển bằng pilot dạng module, cấu hình tác động trên cổng B.
2. MPC-02-B sử dụng kích thước lắp nào?
Dòng MPC02 sử dụng chuẩn NG6, CETOP 3 và ISO 4401-03.
3. Van MPC-02-B chịu được áp suất bao nhiêu?
Tài liệu Seven Ocean công bố áp suất làm việc tối đa của dòng là 320 bar.
4. Lưu lượng tối đa của van là bao nhiêu?
Lưu lượng tối đa được công bố là 50 L/min.
5. MPC-02-B dùng để làm gì?
Van thường dùng để khóa và điều khiển dòng dầu tại một phía của cơ cấu chấp hành, đặc biệt trong hệ thống xi lanh thủy lực.
