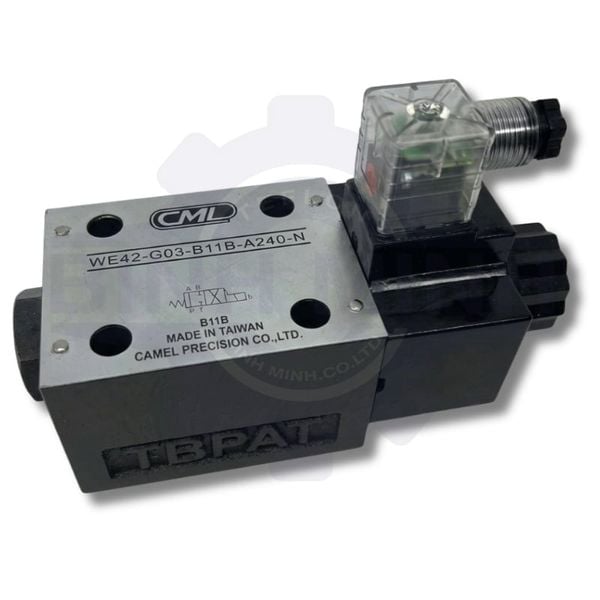

Van điện từ thủy lực WE42-G03-B11B-A240-N

I. Giới thiệu van điện từ thủy lực WE42-G03-B11B-A240-N

Van điện từ thủy lực WE42-G03-B11B-A240-N là van điều khiển hướng thủy lực dạng 4 cửa 2 vị trí (4/2), thuộc dòng van điện từ WE42 loại áp suất hồi cao. Van sử dụng cuộn coil AC220V/50Hz hoặc AC240V/60Hz, đầu nối dạng DIN, kích thước lắp đặt G03 – 9 mm, tương đương ISO 05, CETOP 5, NG10 và NFPA D05.

Sản phẩm phù hợp với các hệ thống thủy lực công nghiệp cần điều khiển nhanh, chính xác hướng chuyển động của xi lanh thủy lực, motor thủy lực và các cơ cấu chấp hành.

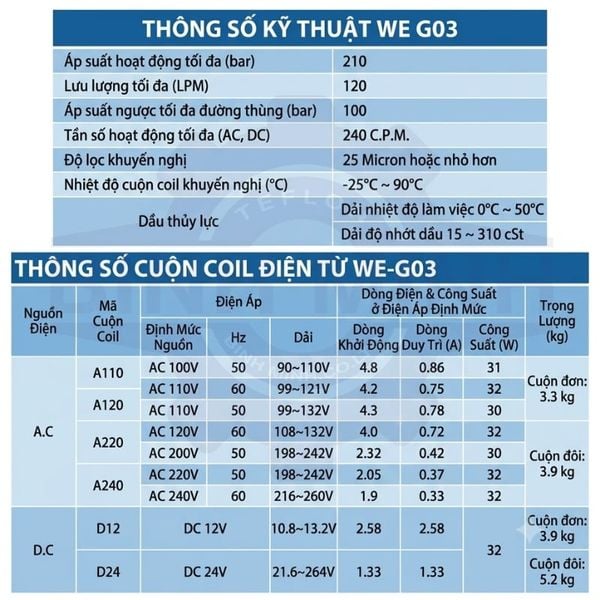

II. Thông số kỹ thuật WE42-G03-B11B-A240-N

Theo mã sản phẩm của CML, WE42 là dòng van 4/2, G03 là kích thước danh nghĩa 9 mm, B11B là loại spool và A240-N thể hiện coil AC220V 50Hz / AC240V 60Hz cùng đầu nối DIN.

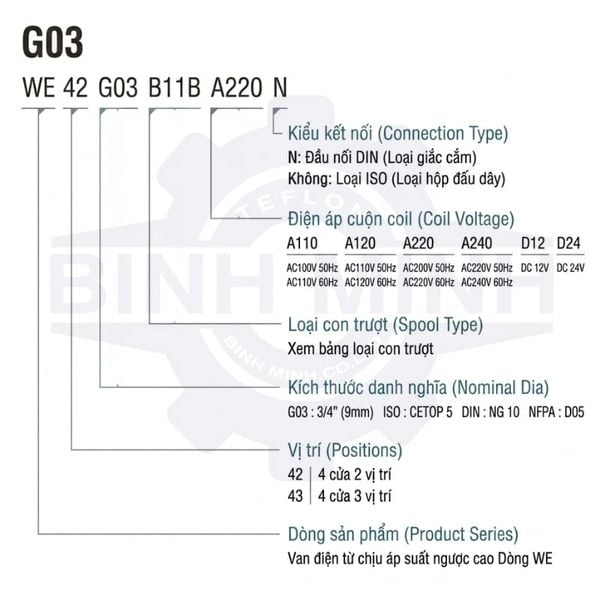

III. Ý nghĩa mã WE42-G03-B11B-A240-N

Có thể hiểu mã sản phẩm như sau:

• WE: dòng van điện từ thủy lực.
• 42: van 4 cửa – 2 vị trí.
• G03: kích thước danh nghĩa 9 mm, tương đương CETOP 5/NG10.

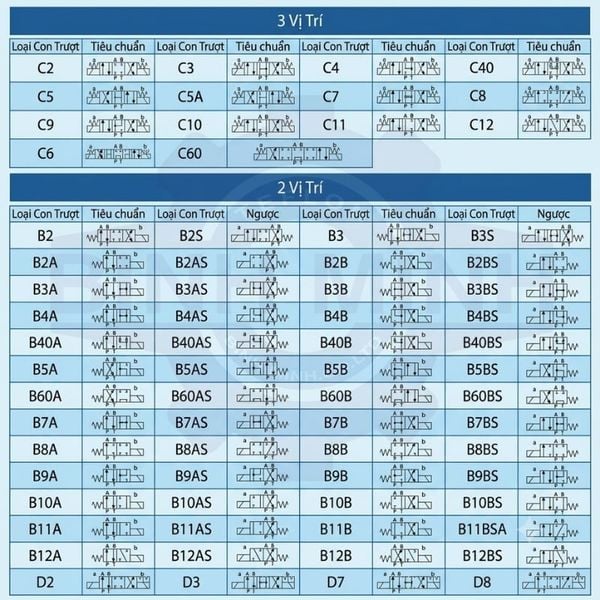

• B11B: loại spool.
• A240: coil sử dụng AC220V 50Hz / AC240V 60Hz.
• N: sử dụng đầu nối DIN dạng socket.

IV. Ưu điểm của van WE42-G03-B11B-A240-N

1. Điều khiển hướng bằng điện từ

Van sử dụng tín hiệu điện để điều khiển spool, từ đó thay đổi hướng dòng dầu thủy lực. Đây là giải pháp phổ biến trong các hệ thống tự động hóa thủy lực.

2. Thiết kế 4/2

Cấu hình 4 cửa 2 vị trí phù hợp để điều khiển các cơ cấu cần chuyển đổi giữa hai trạng thái, đặc biệt là xi lanh thủy lực tác động kép.

3. Loại áp suất hồi cao

WE42 thuộc dòng High Back Pressure Type Solenoid Valve, được thiết kế cho các ứng dụng có yêu cầu về áp suất hồi của hệ thống.

4. Coil AC220V/240V

Model A240 hỗ trợ AC220V 50Hz và AC240V 60Hz, thuận tiện sử dụng trong nhiều hệ thống điện công nghiệp.

5. Đầu nối DIN

Ký hiệu N cho biết van sử dụng DIN connector, giúp việc kết nối và tháo lắp dây điện thuận tiện hơn.

V. Ứng dụng van điện từ thủy lực WE42-G03-B11B-A240-N

Van WE42-G03-B11B-A240-N được sử dụng trong nhiều thiết bị và hệ thống thủy lực như:

• Máy ép thủy lực.
• Máy dập.
• Máy cắt thủy lực.
• Máy gia công cơ khí.
• Máy công cụ.
• Máy ép nhựa.
• Máy cao su.
• Máy đột dập.
• Máy nâng hạ.
• Hệ thống kẹp thủy lực.
• Máy tự động hóa công nghiệp.
• Hệ thống điều khiển xi lanh thủy lực.
• Trạm nguồn thủy lực.

Đặc biệt, dòng WE42 được các nhà cung cấp ứng dụng cho các loại máy công nghiệp có yêu cầu áp suất cao, lưu lượng lớn và đáp ứng van nhanh, trong đó có máy cắt và máy ép.

VI. WE42-G03-B11B-A240-N điều khiển gì?

Van có thể sử dụng để điều khiển hướng chuyển động của:

Xi lanh thủy lực: điều khiển tiến – lùi piston.

Motor thủy lực: thay đổi hoặc điều khiển hướng dòng dầu tùy cấu hình hệ thống.

Cơ cấu kẹp: đóng – mở cơ cấu kẹp bằng xi lanh thủy lực.

Máy ép: điều khiển quá trình tiến và hồi của piston.

VII. Lưu ý khi lắp đặt

Khi lắp WE42-G03-B11B-A240-N, cần kiểm tra:

• Đúng điện áp AC220V/50Hz hoặc AC240V/60Hz.
• Đúng sơ đồ chân của đầu nối DIN.
• Đúng vị trí các cổng P, T, A, B.
• Đường ống thủy lực sạch và không có tạp chất.
• Sử dụng dầu thủy lực phù hợp.
• Lắp đúng chiều và đúng mặt đế van.
• Kiểm tra áp suất và lưu lượng của hệ thống trước khi vận hành.

Không nên cấp điện cho coil khi chưa lắp đặt và chưa kiểm tra điều kiện vận hành phù hợp.

Câu hỏi thường gặp – FAQ

1. WE42-G03-B11B-A240-N là van gì?

Đây là van điện từ thủy lực 4/2, dòng WE42 loại áp suất hồi cao, dùng để điều khiển hướng dòng dầu trong hệ thống thủy lực.

2. WE42-G03-B11B-A240-N sử dụng điện áp bao nhiêu?

Model A240 sử dụng AC220V 50Hz hoặc AC240V 60Hz.

3. WE42-G03-B11B-A240-N có mấy cửa?

Van có 4 cửa và 2 vị trí, ký hiệu 4/2.

4. G03 của van WE42 có nghĩa là gì?

G03 là kích thước danh nghĩa 9 mm, tương đương ISO 05, CETOP 5, NG10 và NFPA D05.

5. N trong mã WE42-G03-B11B-A240-N có nghĩa gì?

N là cấu hình sử dụng đầu nối DIN dạng socket.

6. WE42-G03-B11B-A240-N dùng cho máy ép được không?

Có. Van có thể sử dụng trong các hệ thống máy ép, máy cắt, máy gia công và các thiết bị thủy lực công nghiệp phù hợp với thông số của van.
