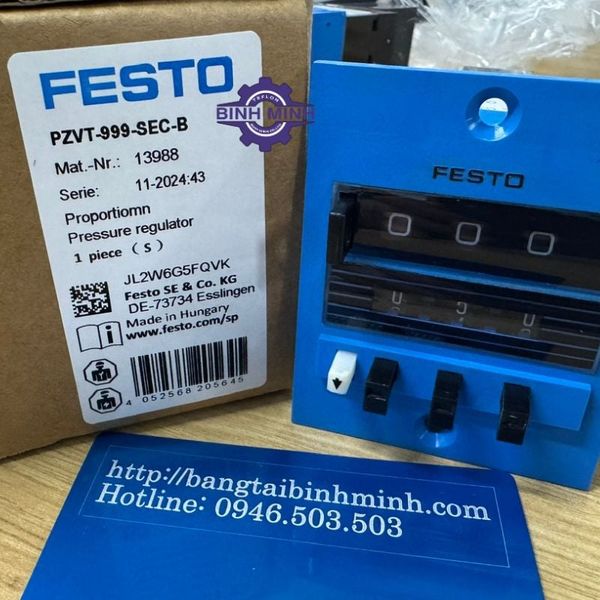

Ứng dụng của bộ định thời khí nén Festo PZVT-999-SEC-B (số hiệu 13988)
1. Tổng quan sản phẩm
PZVT-999-SEC-B là bộ vi định thời gian trễ dạng khí nén (time delay insert/pneumatic timer) thuộc dòng sản phẩm PZVT của Festo. Đây không phải là thiết bị điện tử, mà hoạt động dựa trên nguyên lý khí nén kết hợp với cơ cấu đếm cơ khí, được thiết kế để lắp ráp hoặc tích hợp vào hệ thống van điều khiển .
2. Các ứng dụng chính
Nhờ tính chất hoạt động thuần khí nén và khả năng chống cháy nổ, sản phẩm này thường được ứng dụng trong các lĩnh vực cụ thể sau:
- Hệ thống điều khiển trong môi trường dễ cháy nổ (ATEX):
- Sản phẩm được chứng nhận phù hợp để hoạt động trong các khu vực có nguy cơ nổ ATEX Zone 1, 2 và 22 . Do không sử dụng điện, thiết bị loại bỏ hoàn toàn nguy cơ phát sinh tia lửa điện, rất phù hợp cho các ứng dụng trong ngành hóa chất, dầu khí, sơn hoặc các nhà máy có khí bụi dễ cháy.
- Tạo độ trễ thời gian trong hệ thống khí nén:
- Thiết bị cung cấp chức năng thời gian trễ (delay time) có thể điều chỉnh từ 1 đến 999 giây (tương ứng với mã "-SEC" trong tên sản phẩm) .
- Ứng dụng điển hình bao gồm: điều khiển tuần tự các xy lanh với độ trễ, kích hoạt tín hiệu sau một khoảng thời gian chờ (VD: chờ phôi vào vị trí rồi mới kẹp), hoặc tạo thời gian dừng cho cơ cấu chấp hành.
- Bộ đếm xung khí nén kết hợp hẹn giờ:
- Thiết bị hoạt động như một bộ đếm (counter) kết hợp với hẹn giờ. Bạn có thể cài đặt một giá trị "đích" (preset value) trên mặt số .
- Khi số lượng xung tín hiệu đầu vào đạt đến giá trị cài đặt hoặc khi thời gian đếm ngược kết thúc, van sẽ chuyển trạng thái và cho khí đi qua ở cửa A, thực hiện một nhiệm vụ điều khiển nào đó.
3. Thông số kỹ thuật nổi bật & Phạm vi ứng dụng
- Nguyên lý hoạt động: Khí nén theo chuẩn ISO 8573-1:2010 [7:4:4] (khí sạch, không dầu), không yêu cầu bôi trơn, giúp giảm chi phí bảo trì .
- Điều kiện môi trường:
- Nhiệt độ hoạt động: Phổ biến trong khoảng nhiệt độ công nghiệp (có nguồn tin cho biết xuống tới -20°C tùy cấu hình) .
- Bảo vệ: IP54 (khi lắp đúng khung Panel và có nắp bảo vệ), chống bụi và nước bắn .
- Đấu nối khí nén: Ren trong M5, kết nối dễ dàng với các van và ống khí nén cỡ nhỏ .
4. Cách lắp đặt & Vận hành cơ bản
Để ứng dụng thiết bị này, bạn cần hiểu rõ sơ đồ chân khí:
- Cổng X (Input): Nhận tín hiệu khởi động bộ đếm/ hẹn giờ .
- Cổng Y (Reset): Nhận tín hiệu để đưa bộ đếm về 0 và reset chu trình .
- Cổng P (Nguồn): Cấp nguồn khí nén đầu vào .
- Cổng A (Output): Cổng xả tín hiệu ra ngoài để điều khiển thiết bị khác khi kết thúc chu trình .
Cơ chế vận hành:
Khi có tín hiệu khí nén ở cửa X, bộ dao động bên trong bắt đầu đếm. Thời gian trễ được điều chỉnh bởi một cơ cấcơ khí trượt trên mặt máy. Khi đạt đến số giây cài đặt, cửa P thông với cửa A, tạo ra tín hiệu đầu ra. Tín hiệu này sẽ duy trì cho đến khi cửa Y nhận được tín hiệu reset .
5. Lưu ý khi ứng dụng
- Tín hiệu Reset: Cần có thời gian dừng đủ để reset. Tài liệu kỹ thuật ghi nhận cần thời gian trễ tối thiểu ≥ 200 ms cho chức năng Reset .
- Lưu ý lắp đặt: Thiết bị được thiết kế để lắp chìm trên Panel (panel mounting) .
- Phụ kiện đi kèm: Có thể sử dụng thêm nắp bảo vệ (PZ-SK-2) hoặc nắp có khóa (PZ-SS-2) để tránh thay đổi cài đặt ngoài ý muốn .
