Biến tần Delta VFD-M là dòng phổ biến nhất cho motor công suất nhỏ và vừa (0.4kW – 7.5kW). Bài viết này giới thiệu tổng quan, ưu điểm, các model công suất và ứng dụng thực tế của dòng VFD-M.
I. Delta VFD-M là gì?
Delta VFD-M là dòng biến tần chuyên cho motor xoay chiều 3 pha công suất nhỏ và vừa, được sản xuất bởi hãng Delta (Đài Loan) – một trong những thương hiệu biến tần hàng đầu châu Á.
Điểm đặc biệt: Có phiên bản nguồn vào 1 pha 220V (rất tiện lợi cho xưởng không có điện 3 pha) và nguồn vào 3 pha 220V/380V/460V/575V.
Dải công suất đầy đủ: 0.4kW – 7.5kW (0.5HP – 10HP) .
Công suất (kW) | Công suất (HP) | Loại nguồn |
0.4kW | 0.5HP | 1 pha/3 pha |
0.75kW | 1HP | 1 pha/3 pha |
1.5kW | 2HP | 1 pha/3 pha |
2.2kW | 3HP | 3 pha |
3.7kW | 5HP | 3 pha |
5.5kW | 7.5HP | 3 pha |
7.5kW | 10HP | 3 pha |
II. Bảng model VFD-M theo điện áp và công suất
1. Nguồn 1 pha 220V (vào 1 pha, ra 3 pha 220V)
Model | Công suất motor (kW) | Công suất motor (HP) | Dòng ra (A) |
VFD004M21A | 0.4kW | 0.5HP | 2.5A |
VFD007M21A | 0.75kW | 1HP | 5.0A |
VFD015M21A | 1.5kW | 2HP | 7.0A |
2. Nguồn 3 pha 380V–460V (vào 3 pha, ra 3 pha)
Model | Công suất motor (kW) | Công suất motor (HP) | Dòng ra (A) |
VFD007M43B | 0.75kW | 1HP | 3.0A |
VFD015M43B | 1.5kW | 2HP | 4.2A |
VFD022M43B | 2.2kW | 3HP | 5.0A |
VFD037M43A | 3.7kW | 5HP | 9.5A |

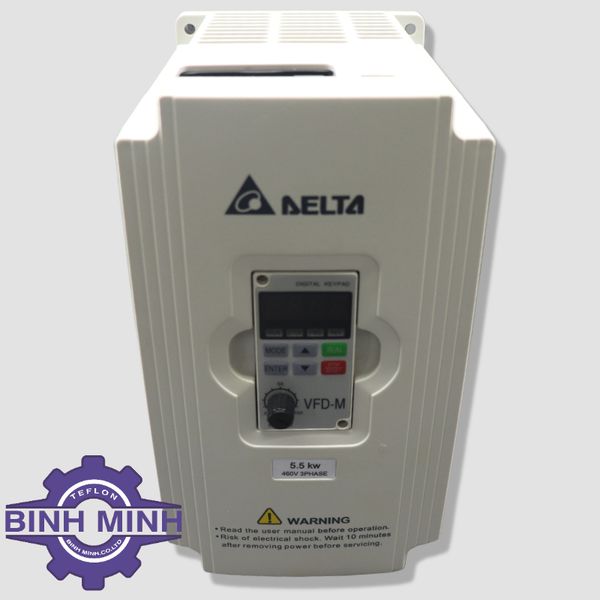

VFD055M43A | 5.5kW | 7.5HP | 14A |
VFD075M43A | 7.5kW | 10HP | 18A |
📌 Lưu ý: Các model 3.7kW, 5.5kW, 7.5kW chỉ có ở nguồn 3 pha (không có ở nguồn 1 pha).
III. Thông số kỹ thuật chung của dòng VFD-M
Thông số | Giá trị |
Dải tần số | 0.1 – 400Hz |
Phương thức điều khiển | V/f (điện áp/tần số), Sensorless Vector Control |
Khả năng quá tải | 150% dòng định mức trong 60 giây |
Tần số sóng mang (PWM) | 1 – 18kHz (có thể điều chỉnh) |
Momen khởi động | 150% tại 5Hz |
Điện trở hãm trong | Có (dừng nhanh tải nhẹ), có thể gắn thêm điện trở ngoài để tăng lực hãm |
Truyền thông | RS-485 Modbus (tốc độ lên 38400 bps) |
Bảo vệ | Quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, chạm đất |
Nhiệt độ môi trường | -10°C đến 50°C |
IV. Ứng dụng thực tế của VFD-M
Ứng dụng | Công suất motor | Lý do chọn VFD-M |
Băng tải PVC, lưới Teflon | 0.2 – 2.2kW | Có loại 1 pha vào, dễ đấu, dễ set |
Băng tải công nghiệp vừa | 3.7 – 5.5kW | Nguồn 3 pha, ổn định, bền |
Băng tải tải nặng (7.5kW) | 7.5kW | Chịu tải tốt, quá tải 150% |
Quạt ly tâm FLJ (thông gió) | 0.2 – 2.2kW | Tiết kiệm điện, điều chỉnh gió |
Quạt công nghiệp lớn | 3.7 – 7.5kW | Điều khiển lưu lượng gió, tiết kiệm điện |
Máy đóng gói, máy dán nhãn | 0.2 – 0.75kW | Kích thước nhỏ, gọn |
Bơm nước, bơm hóa chất | 0.75 – 5.5kW | Ổn định áp suất, PID tích hợp |
Máy trộn thực phẩm | 0.75 – 3.7kW | Momen khởi động tốt |
Máy ép nhựa nhỏ, máy cơ khí | 2.2 – 7.5kW | Chịu tải va đập, bền bỉ |
V. Ưu điểm của Delta VFD-M
- Điện áp vào đa dạng: 1 pha 115V, 1 pha 230V, 3 pha 230V, 3 pha 460V, 3 pha 575V .
- Dải công suất rộng: 0.4kW đến 7.5kW, đáp ứng nhiều nhu cầu.
- Tích hợp PID điều khiển: Lý tưởng cho bơm, quạt cần ổn định áp suất/lưu lượng .
- Truyền thông Modbus RS-485: Dễ dàng kết nối với PLC, HMI, hệ thống giám sát.
- Điện trở hãm trong: Giảm chi phí cho ứng dụng cần dừng nhanh tải nhẹ .
- Kích thước nhỏ gọn: Phù hợp tủ điện hẹp, băng tải mini.
- Độ bền cao, ít hỏng hóc: Thương hiệu Delta uy tín, được ưa chuộng tại Việt Nam.
VI. Lưu ý khi chọn mua Delta VFD-M
- Kiểm tra điện áp nguồn của xưởng:
- Nếu có 1 pha 220V → chọn model có đuôi "M21A".
- Nếu có 3 pha 380V → chọn model có đuôi "M43A" hoặc "M43B".
- Kiểm tra điện áp motor:
- Motor 220V (đấu sao/tam giác) → chọn VFD-M 1 pha 220V ra 3 pha 220V hoặc 3 pha 220V.
- Motor 380V → chọn VFD-M 3 pha 380V (model M43).
- Công suất biến tần ≥ công suất motor. Với băng tải, nên chọn lớn hơn 1 cấp để dự phòng.
- Với tải nặng trên 3.7kW, bắt buộc dùng nguồn 3 pha – VFD-M không có model 1 pha vào cho công suất này.
VII. Câu hỏi thường gặp (FAQ)
Delta VFD-M 3.7kW, 5.5kW, 7.5kW có bản 1 pha vào không?
Không. Các công suất từ 3.7kW trở lên chỉ có nguồn vào 3 pha.
Tôi có nguồn 1 pha 220V nhưng cần chạy motor 3.7kW thì làm thế nào?
Không thể dùng VFD-M. Bạn có thể:
- Dùng biến tần loại 1 pha vào công suất lớn của hãng khác (VD: Delta VFD-EL).
- Hoặc chuyển sang dùng motor 1 pha (không dùng biến tần được).
- Hoặc nâng cấp nguồn lên 3 pha.
VFD-M 7.5kW có tích hợp điện trở hãm không?
Có, dòng VFD-M từ nhỏ đến lớn đều có điện trở hãm trong (braking transistor) . Với tải quán tính lớn, có thể gắn thêm điện trở ngoài.
Làm sao phân biệt model 3.7kW 3 pha 220V và 3 pha 380V?
Xem đuôi model:
- VFD037M23A → 3 pha 220V
- VFD037M43A → 3 pha 380V .
Kết luận
Delta VFD-M là dòng biến tần lý tưởng cho motor 0.2kW – 7.5kW, đặc biệt phù hợp với:
Ứng dụng | Công suất phù hợp | |
Điểm mạnh | Điểm yếu | |
Băng tải mini, motor giảm tốc nhỏ | 0.4 – 2.2kW | |
Băng tải công nghiệp, máy trộn | 3.7 – 5.5kW | |
Băng tải tải nặng, máy ép nhỏ | 7.5kW | |
Dải công suất rộng (0.4–7.5kW) | Model >3.7kW không có bản 1 pha vào | |
Tích hợp PID, Modbus, điện trở hãm | Cài đặt hơi phức tạp cho người mới | |
Bền, ít hỏng, được ưa chuộng | Giá tốt hợp lý |
