Màn hình điều khiển LC-M02E là phụ kiện không thể thiếu cho dòng biến tần Delta VFD-M. Thiết bị này đóng vai trò như bảng điều khiển thu nhỏ, cho phép người dùng giám sát các thông số vận hành, cài đặt tần số, điều khiển động cơ và chẩn đoán lỗi một cách trực quan.
Dù bạn đang thay thế màn hình cũ cho tủ điện hay tìm hiểu để nâng cấp hệ thống, việc nắm rõ thông số của màn hình điều khiển biến tần Delta VFD-M LC-M02E sẽ giúp quá trình vận hành và bảo trì diễn ra suôn sẻ hơn.
1. Tổng Quan Về Giao Diện LC-M02E

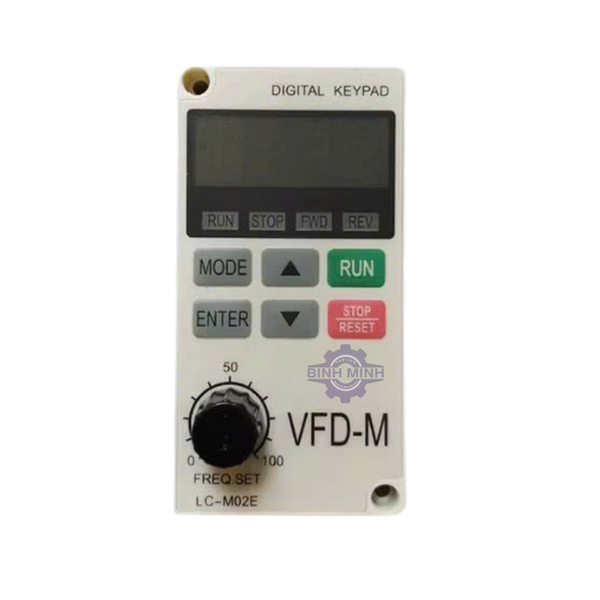

LC-M02E là bàn phím số (Digital Keypad) được thiết kế chuyên dụng cho dòng biến tần Micro VFD-M của Delta. Sản phẩm có thiết kế nhỏ gọn, thường được lắp đặt sẵn trên mặt trước của biến tần hoặc có thể tháo rời để điều khiển từ xa nhờ dây nối dài (cáp mở rộng).
Bảng điều khiển này là cầu nối duy nhất giữa người vận hành và bộ biến tần, giúp thực hiện các thao tác từ đơn giản như Start/Stop đến phức tạp như thay đổi thông số PID .
2. Thông Số Kỹ Thuật Chi Tiết (Technical Specifications)
Dưới đây là các thông số chuẩn của màn hình LC-M02E mà kỹ thuật viên cần quan tâm:
2.1. Đặc Điểm Vật Lý
Kích thước (Ngang x Cao): Đảm bảo phù hợp với rãnh cắt trên tủ. Thông số tham khảo khoảng 36.5mm x 29.4mm cho phần lắp chìm .
Khối lượng: Cực kỳ nhẹ, chỉ khoảng 0.05g đến 10g tùy theo nguồn cung cấp, phù hợp cho việc thay thế mà không ảnh hưởng đến cấu trúc tủ .
Chất liệu: Nhựa tổng hợp cao cấp, độ bền cơ học tốt, chịu được môi trường công nghiệp .
2.2. Chức Năng Hiển Thị (Display Panel)
Màn hình sử dụng công nghệ LED hiển thị số, cho phép người dùng quan sát các giá trị công suất đầu ra, dòng điện, tần số đặt và mã lỗi. Các thông số hiển thị bao gồm :
F (Frequency): Tần số hoạt động thực tế tại ngõ ra U, V, W.
H (Master Frequency): Tần số đặt chính.
U: Giá trị người dùng tự định nghĩa.
A: Dòng điện ngõ ra.
Error Code: Hiển thị mã lỗi khi biến tần ngưng hoạt động.
2.3. Bố Trí Phím Chức Năng (Keypad Layout)
LC-M02E được trang bị layout phím vật lý trực quan, bao gồm các phím sau :
RUN: Khởi động động cơ.
STOP/RESET: Dừng động cơ hoặc reset lỗi.
FWD/REV: Đảo chiều quay động cơ (Chế độ tay).
MODE: Chuyển đổi giữa các màn hình hiển thị (Freq, Current, Voltage) hoặc thoát khỏi chế độ cài đặt thông số.
ENTER: Xác nhận lưu giá trị thông số vừa điều chỉnh.
▲/▼ (Up/Down) : Tăng/giảm tần số hoặc thay đổi giá trị tham số.
3. Tính Năng Chi Tiết Và Hướng Dẫn Sử Dụng
3.1. Hai Phương Thức Điều Khiển Chính
Tùy vào mục đích sử dụng và tham số Pr.00 và Pr.01, màn hình LC-M02E hỗ trợ 3 chế độ vận hành :
Điều Khiển Bằng Bàn Phím (Panel): Sử dụng các phím Run/Stop và nút ▲/▼ hoặc núm xoay (tùy phiên bản) trên mặt LC-M02E để điều khiển động cơ. Cài đặt Pr.00 = 00 và Pr.01 = 00.
Điều Khiển Bằng Điện Áp Tương Tự (External): Tín hiệu chạy/dừng nhận từ đầu nối M0, M1; tần số điều chỉnh bằng chiết áp ngoài cắm vào AVI, trong khi LC-M02E chỉ làm nhiệm vụ hiển thị giám sát.
Điều Khiển Kết Hợp: Một tính năng rất thực tế, ví dụ lấy tín hiệu tần số từ bên ngoài nhưng lệnh chạy/dừng lại lấy từ phím bấm trên LC-M02E.
3.2. Cài Đặt Thông Số (Pr)
Để thay đổi thông số vận hành cho biến tần VFD-M, kỹ thuật viên phải thao tác trên màn hình LC-M02E theo quy trình:
Nhấn MODE để vào chế độ cài đặt tham số.
Dùng phím ▲/▼ để chọn đúng số tham số (Pr.xx).
Nhấn ENTER để đọc giá trị hiện tại.
Giữ ▲/▼ để thay đổi giá trị mong muốn .
Nhấn ENTER để lưu. Màn hình sẽ hiển thị "End" nếu thành công hoặc "Err" nếu thất bại.
3.3. Các Phương Pháp Điều Chế (Control Methods)
Với phiên bản firmware từ 3.00 trở lên, thông qua màn hình LC-M02E, bạn có thể chọn 2 phương pháp điều khiển động cơ trong tham số Pr.105 :
Volt/Hz (V/f): Phù hợp cho tải có moment không đổi hoặc khi chạy nhiều động cơ cùng lúc.
Sensorless Vector Control (SVC - Điều khiển vector không cảm biến): Phù hợp cho tải có moment thay đổi theo tốc độ, giúp tiết kiệm điện năng hơn cho bơm nước và quạt hút.
Màn hình điều khiển biến tần Delta VFD-M LC-M02E là một thiết bị đơn giản nhưng đóng vai trò sống còn trong việc vận hành hệ thống. Hiểu rõ các thông số về kích thước, chức năng các phím và các phương thức điều khiển sẽ giúp bạn khai thác tối đa công suất của bộ biến tần Delta VFD-M, đồng thời tiết kiệm thời gian khi xử lý sự cố hoặc thay thế linh kiện.
Nếu bạn cần thay thế màn hình mới hoặc gặp lỗi "Keypad Not Responding", hãy kiểm tra lại cáp kết nối và tham số Pr.00 (Nguồn tần số) để đảm bảo biến tần đã được cấu hình đúng chế độ điều khiển bằng bàn phím.
