Động cơ giảm tốc là bộ phận quan trọng của mọi hệ thống cơ khí, nhưng việc lựa chọn giữa động cơ giảm tốc "thẳng hàng" (Inline) và "góc vuông" (Right-Angle) có thể khiến bạn đau đầu nếu không nắm rõ bản chất. Sự khác biệt cốt lõi không chỉ nằm ở hình dáng bên ngoài, mà còn quyết định đến hiệu suất, độ bền và khả năng bố trí máy móc của bạn.
♦ Tổng quan: Định nghĩa và Cấu tạo

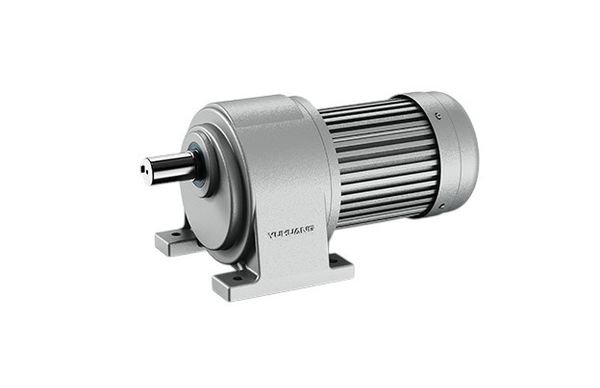

► Động cơ giảm tốc "thẳng hàng" (Inline)
Đúng như tên gọi, ở loại động cơ này, trục đầu vào (kết nối với motor) và trục đầu ra (kết nối với tải) nằm trên cùng một đường thẳng hoặc song song với nhau .
- Cấu tạo điển hình: Sử dụng hệ thống bánh răng xoắn ốc (Helical gears). Các răng được cắt nghiêng so với trục, tạo ra sự ăn khớp dần dần. Bộ truyền động thường có thiết kế tách biệt giữa motor và hộp giảm tốc.
- Nhận dạng: Khi nhìn vào cụm motor, bạn sẽ thấy trục ra của motor kéo dài ra và đồng trục với trục ra của hộp số hoặc trục ra bố trí song song với thân motor.

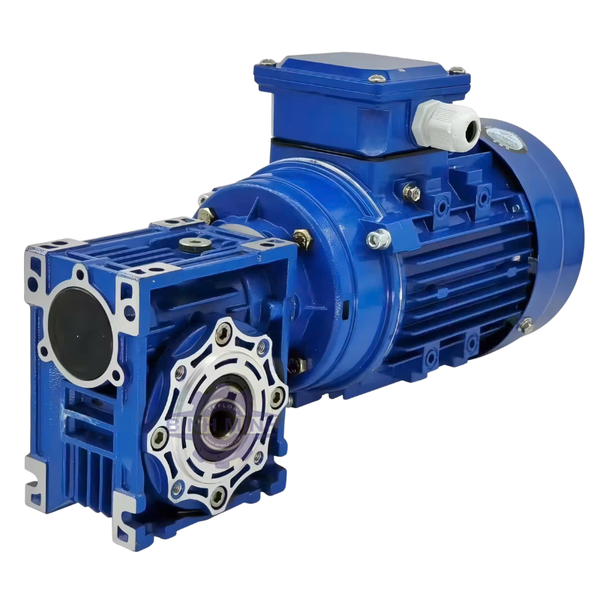

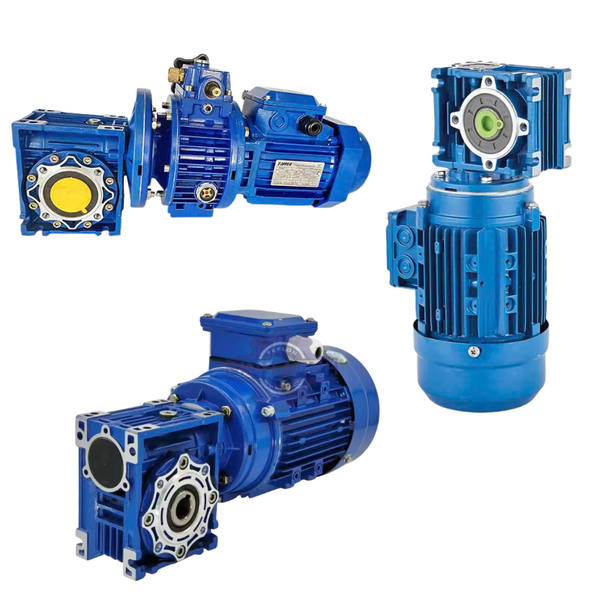

► Động cơ giảm tốc "góc vuông" (Right-Angle)
Sự khác biệt lớn nhất là trục đầu vào và trục đầu ra vuông góc với nhau (tạo thành góc 90 độ) . Điều này giúp thay đổi hoàn toàn hướng truyền động chỉ trong một không gian nhỏ.
- Cấu tạo điển hình:
- Bánh răng côn (Bevel gear): Dùng bánh răng côn để truyền lực vuông góc, thường đi kèm với răng xoắn để tăng diện tích tiếp xúc, giúp máy hoạt động trơn tru hơn .

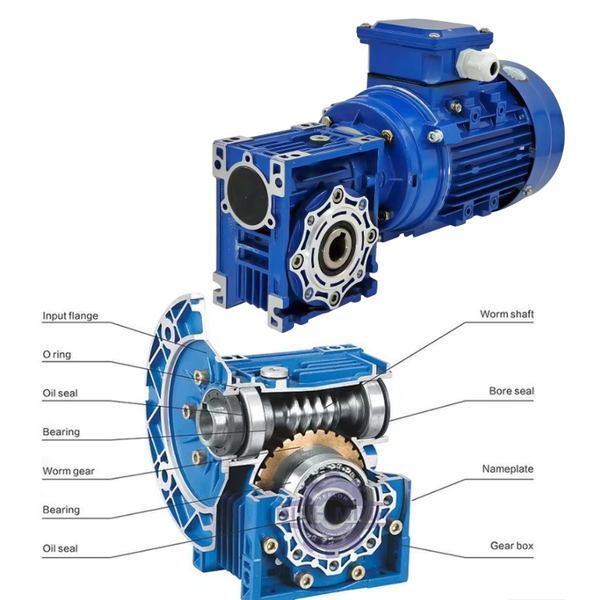

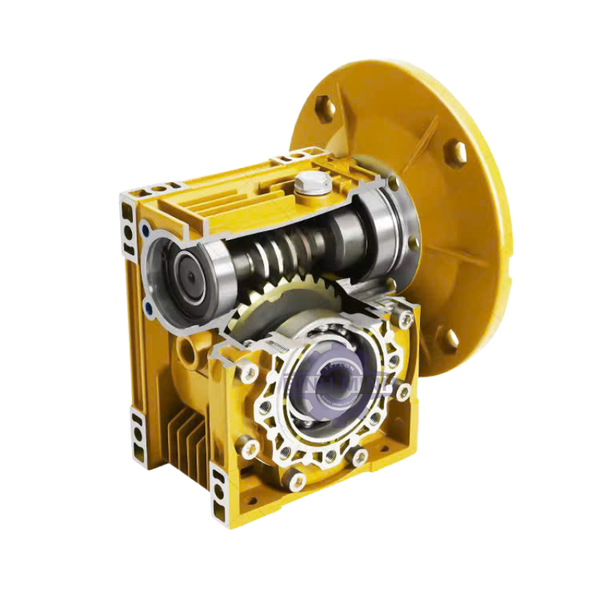

- Trục vít - Bánh vít (Worm gear): Gồm một trục có ren (trục vít) quay và đẩy bánh vít. Đây là cấu trúc đặc trưng cho tỷ số truyền cực lớn .
- Nhận dạng: Nhìn chung, motor và hộp số tạo thành hình chữ "L" hoặc có góc cạnh, trục ra nằm ở mặt bên thay vì đuôi motor .
Đặc điểm | Động cơ "Thẳng hàng" (R, F Series) | Động cơ "Góc vuông" (K, S Series) |
Hướng trục | Đồng trục hoặc song song | Vuông góc 90 độ |
Bánh răng | Helical (Răng xoắn ốc) | Bevel (Côn xoắn) hoặc Worm (Trục vít) |
Hiệu suất | Rất cao (95% - 98% / cấp) | Cao (Bevel: ~95%) / Thấp (Worm: 50% - 90%) |
Tỷ số truyền | 1.6:1 đến ~ 2,000:1 | Trung bình đến Rất cao (Worm lên đến 100:1) |
Khả năng tự hãm | Không có | Có (Đặc biệt là dạng Trục vít) |
♦ Phân tích chuyên sâu: Cấu tạo bên trong quyết định tất cả
Sự khác biệt về hình dạng xuất phát từ cách bố trí bánh răng bên trong, và chính điều này tạo ra những đặc tính vận hành hoàn toàn trái ngược.
1. Khác biệt về hiệu suất truyền động
- Động cơ thẳng hàng: Cực kỳ hiệu quả. Vì các bánh răng xoắn ốc chỉ tiếp xúc lăn, không có sự trượt lớn giữa các bề mặt, hao phí năng lượng là rất nhỏ. Đây là lựa chọn hàng đầu khi bạn cần tiết kiệm điện và giảm chi phí vận hành về lâu dài.
- Động cơ góc vuông (dạng Trục vít): Hiệu suất thấp hơn đáng kể do ma sát trượt giữa trục vít và bánh vít. Nhiệt năng sinh ra trong quá trình này làm hao tổn năng lượng . Nếu bạn chạy máy 24/7, sự chênh lệch hiệu suất này sẽ ảnh hưởng trực tiếp tới hóa đơn tiền điện.
2. Khác biệt về khả năng chịu tải
- Động cơ thẳng hàng: Khả năng chịu tải lớn, hoạt động êm ái và ổn định ngay cả ở tốc độ cao. Thích hợp cho các băng tải dài, máy trộn công suất lớn hay các thiết bị hoạt động liên tục .
- Động cơ góc vuông (dạng Bevel/Côn xoắn): Cũng chịu tải rất tốt, thậm chí có thể chịu lực dọc trục lớn hơn. Tuy nhiên, tiếng ồn thường là nhược điểm cố hữu của dòng côn xoắn, đặc biệt ở tốc độ cao .
3. Khác biệt về chức năng đặc biệt: "Tự hãm"
Đây là một điểm khác biến mang tính quyết định trong lựa chọn an toàn.
- Động cơ thẳng hàng (Inline): Không có khả năng tự hãm. Nếu ngừng cấp điện hoặc mất lực kéo, tải trọng sẽ kéo motor quay ngược lại.
- Động cơ góc vuông (dạng Trục vít - Worm): Sở hữu tính năng tự hãm (Self-locking) tự nhiên. Do ma sát giữa trục vít và bánh vít, bánh vít không thể quay ngược để kéo trục vít . Điều này cực kỳ quan trọng trong các ứng dụng nâng hạ (băng tải nghiêng, thang máy tải hàng, tời kéo), đảm bảo tải trọng không bị rơi tự do khi mất điện.
♦ Lựa chọn khi nào? Hướng dẫn chi tiết theo ứng dụng
Việc hiểu rõ "thẳng hàng" và "góc vuông" giúp bạn giải quyết bài toán kỹ thuật cụ thể:
► Chọn Động cơ "Thẳng hàng" (Inline) khi:
- Bạn cần hiệu suất cao: Tiết kiệm điện năng khi vận hành ca dài.
- Không gian lắp đặt theo chiều dọc: Bố trí dàn máy kéo dài, dễ thiết kế bệ đỡ.
- Yêu cầu độ ồn thấp: Môi trường sản xuất yêu cầu sự yên tĩnh.
- Tải trọng va đập rung động nhẹ: Hoặc làm việc với công suất lớn nhưng ổn định.
- Ví dụ cụ thể: Băng tải vận chuyển dài, quạt thông khí công nghiệp, máy trộn thực phẩm, hệ thống đóng gói tự động .
► Chọn Động cơ "Góc vuông" (Right-Angle) khi:
- Không gian bị giới hạn: Cần lắp motor sát tường, sàn hoặc trong hộp máy nhỏ, nơi không thể lắp motor dài .
- Yêu cầu an toàn tự hãm: Băng tải nghiêng, cần cẩu nhỏ, cửa cuốn công nghiệp, cơ cấu nâng.
- Cần thay đổi hướng truyền động: Ví dụ bánh xe di chuyển (trục ngang) cần motor đặt dọc theo khung máy.
- Tỷ số truyền cực lớn (dùng Trục vít): Muốn giảm tốc độ đầu ra xuống cực thấp mà không cần nhiều tầng bánh răng phức tạp.
- Ví dụ cụ thể: Máy khuấy hóa chất, hệ thống rửa xe tự động, máy ép nhựa, băng tải lắp ráp trong ngành sản xuất ô tô .
Tiêu chí ưu tiên hàng đầu | Loại động cơ nên chọn |
Tiết kiệm điện, chạy lâu dài | Thẳng hàng (Inline) |
Không gian lắp đặt chật hẹp | Góc vuông (Right-Angle) |
An toàn chống rơi khi mất điện | Góc vuông (Trục vít - Worm) |
Kết cấu đơn giản, giá rẻ ban đầu (vốn) | Thẳng hàng (Có thể rẻ hơn ) |
Độ ồn thấp, vận hành trơn tru | Thẳng hàng (Helical) |
Cần góc quay 90 độ để truyền lực | Góc vuông (Right-Angle) |
