Màn hình LC-M02E là bàn phím điều khiển rời (digital keypad) tiêu chuẩn cho dòng biến tần Delta VFD-M . Bài viết này giới thiệu chi tiết về cấu tạo, cách sử dụng và vai trò của màn hình này trong vận hành biến tần.
I. Màn hình LC-M02E là gì?
LC-M02E là bàn phím điều khiển (digital keypad) chuyên dùng cho dòng biến tần Delta VFD-M . Đây là phụ kiện có thể tháo rời, cho phép người dùng:
- Điều khiển biến tần từ xa – có thể đặt ở mặt tủ điện hoặc kéo dài cáp ra ngoài .
- Lập trình thông số – thay đổi các giá trị Pr.xx.
- Hiển thị trạng thái – tần số, dòng điện, tốc độ motor, mã lỗi .
Màn hình LC-M02E tích hợp màn hình LED 7 đoạn (hiển thị số) và các phím bấm cơ bản để điều khiển và cài đặt .
II. Cấu tạo và chức năng các phím bấm

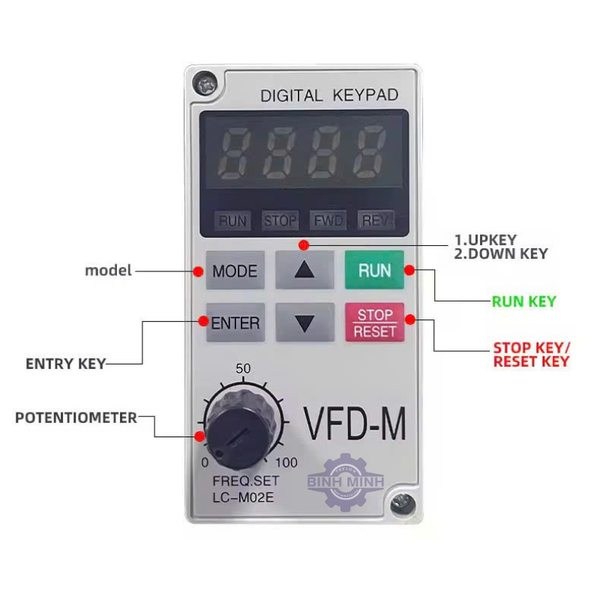

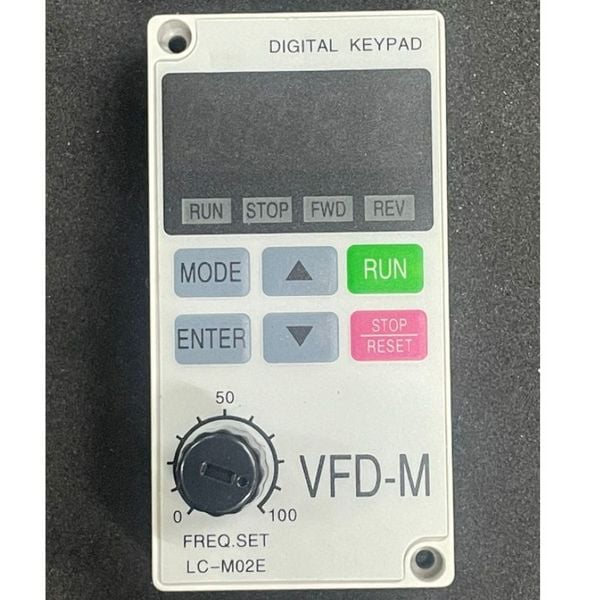

1. Các phím trên LC-M02E
Phím | Ký hiệu | Chức năng chính |
MODE | MODE | Chuyển đổi giữa các chế độ hiển thị (tần số, dòng điện, điện áp...). Thoát khỏi chế độ cài đặt . |
ENTER | ENTER | Xác nhận giá trị thông số sau khi nhập . |
▲ (Lên) | ⬆️ | Tăng giá trị thông số. Tăng tần số (khi ở chế độ điều khiển) . |
▼ (Xuống) | ⬇️ | Giảm giá trị thông số. Giảm tần số (khi ở chế độ điều khiển) . |
RUN | RUN | Khởi động motor (khi Pr.01 = 00) . |
STOP/RESET | STOP/RESET | Dừng motor (chế độ ramp hoặc coast). Reset lỗi khi biến tần báo lỗi . |
FWD/REV | FWD/REV | Đảo chiều quay motor (chỉ khi nguồn lệnh từ keypad - Pr.01 = 00) . |
2. Đèn LED hiển thị trạng thái
Ký hiệu | Ý nghĩa |
FWD | Biến tần đang chạy thuận . |
REV | Biến tần đang chạy ngược . |
STOP | Biến tần đang ở trạng thái dừng. |
Err | Có lỗi xảy ra (hiển thị khi nhập giá trị không hợp lệ) . |
End | Thông số đã được lưu thành công . |

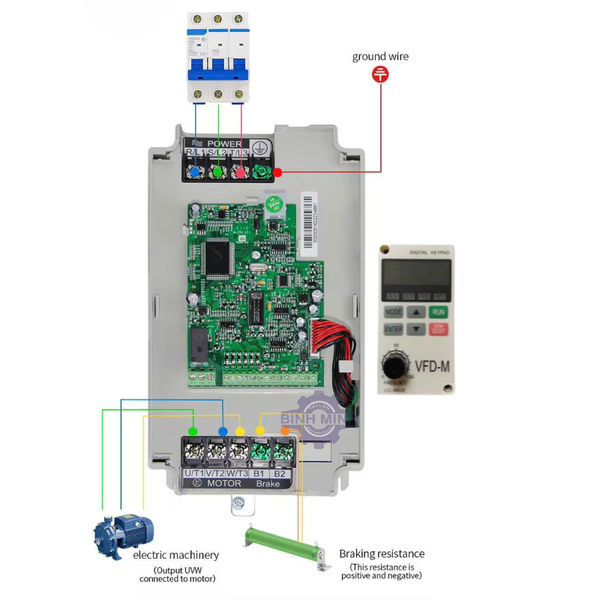

III. Cách kết nối màn hình LC-M02E với biến tần

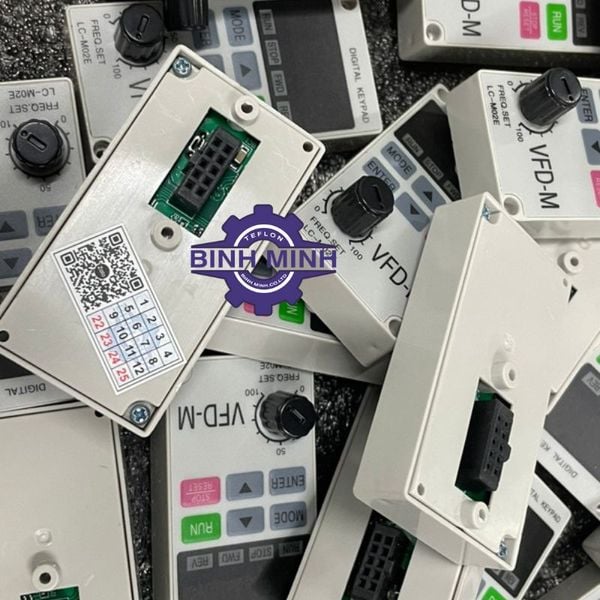

Màn hình LC-M02E được kết nối với biến tần VFD-M qua cáp RJ-11 hoặc cáp chuyên dụng (dẹt, nhiều lõi).
- Cắm trực tiếp: Khi gắn trực tiếp lên mặt biến tần, chỉ cần cắm đúng chiều.
- Kéo dài từ xa: Có thể dùng cáp nối dài (thường dùng trong tủ điện, đưa keypad ra mặt tủ để vận hành) .
⚠️ Lưu ý: Khi rút keypad ra khỏi biến tần, biến tần vẫn hoạt động với chế độ điều khiển đã được cài đặt trước đó (ví dụ: điều khiển bằng đầu vào số trên terminal).
IV. Cách sử dụng LC-M02E để điều khiển biến tần
Trường hợp 1 – Điều khiển hoàn toàn bằng keypad (Pr.00 = 00, Pr.01 = 00)
Đây là trường hợp đơn giản nhất: vừa cài đặt tần số, vừa bấm RUN/STOP trên chính LC-M02E .
Bước | Thao tác |
1 | Cài Pr.00 = 00 – nguồn tần số từ keypad . |
2 | Cài Pr.01 = 00 – nguồn lệnh (RUN/STOP) từ keypad . |
3 | Dùng phím ▲/▼ để điều chỉnh tần số mong muốn (ví dụ: 30.0 Hz) . |
4 | Nhấn RUN để motor chạy . |
5 | Nhấn STOP để motor dừng . |
6 | Nhấn FWD/REV để đảo chiều quay motor (khi đang dừng hoặc đang chạy) . |
✅ Mẹo: Đây là cách đơn giản nhất để kiểm tra motor và biến tần lần đầu.
Trường hợp 2 – Dùng keypad để cài tần số, nhưng dùng nút nhấn ngoài để chạy/dừng (Pr.00 = 00, Pr.01 = 01)
Trường hợp này thường thấy trên băng tải: người vận hành chỉ cần bấm nút xanh/đỏ trên tủ điện, kỹ thuật viên mới cài đặt tần số qua keypad.
Bước | Thao tác |
1 | Cài Pr.00 = 00 – nguồn tần số từ keypad . |
2 | Cài Pr.01 = 01 – nguồn lệnh từ terminal ngoài (keypad STOP vẫn có tác dụng) . |
3 | Cài tần số mong muốn bằng phím ▲/▼ trên keypad. |
4 | Điều khiển chạy/dừng bằng nút nhấn nối vào M0 (chạy) và M1 (dừng) trên biến tần. |
Trường hợp 3 – Dùng chiết áp trên keypad để điều chỉnh tần số (Pr.00 = 04)
LC-M02E có sẵn một chiết áp (potentiometer) nhỏ gắn ngay trên mạch . Nếu chọn chế độ này:
- Cài Pr.00 = 04 – nguồn tần số từ chiết áp trên keypad .
- Xoay chiết áp trên LC-M02E để thay đổi tần số.
- Không cần dùng phím ▲/▼.
📌 Ứng dụng: Phù hợp với hệ thống cần thay đổi tốc độ thường xuyên và trực quan (ví dụ: điều chỉnh tay quạt, băng tải thử nghiệm).
V. So sánh LC-M02E với các loại keypad khác
Keypad | Dòng biến tần tương thích | Đặc điểm nổi bật |
LC-M02E | VFD-M | Có chiết áp, có thể tháo rời, LED 7 đoạn . |
PU06 | VFD-EL, VFD-E, VFD-C2000 | Có bộ nhớ sao chép thông số (copy keypad), LCD . |
LC-12 | VFD-M (một số phiên bản cũ) | Bàn phím cũ hơn, không có chiết áp. |
VI. Lưu ý khi sử dụng LC-M02E
- Không cắm ngược – Cáp keypad có khóa chống cắm ngược, nhưng vẫn cần cắm đúng hướng.
- Bảo vệ khi kéo dài – Nếu kéo keypad ra xa, nên luồn cáp trong ống gen để tránh nhiễu điện từ.
- Thay thế khi hỏng – Keypad có thể hỏng nếu rơi vỡ hoặc ẩm ướt. Có thể mua riêng keypad LC-M02E thay thế .
- Giá tham khảo: Khoảng 1.450.000 VNĐ hoặc ~75.000–100.000 NDT tùy nơi bán .
VII. Các thông số liên quan đến LC-M02E
Thông số | Giá trị | Ý nghĩa | Ghi chú |
Pr.00 | 00 | Nguồn tần số từ phím ▲/▼ trên keypad | Hay dùng khi lập trình |
Pr.00 | 04 | Nguồn tần số từ chiết áp trên keypad | Dùng cho điều chỉnh tay |
Pr.01 | 00 | Nguồn lệnh RUN/STOP từ keypad | Bấm nút trực tiếp |
Pr.01 | 01 | Nguồn lệnh từ terminal ngoài, STOP trên keypad vẫn dùng được | Vẫn dùng được nút STOP khẩn cấp |
Pr.01 | 02 | Nguồn lệnh từ terminal ngoài, STOP trên keypad không tác dụng | Khóa nút STOP trên keypad |
Kết luận
Màn hình LC-M02E là công cụ không thể thiếu khi làm việc với biến tần Delta VFD-M. Dù bạn là người vận hành hay lập trình, hiểu rõ keypad này sẽ giúp bạn:
- Điều khiển biến tần dễ dàng (RUN/STOP, tăng giảm tốc).
- Lập trình thông số Pr.xx để cấu hình biến tần.
- Chẩn đoán lỗi qua mã hiển thị.
- Tận dụng chiết áp có sẵn cho điều chỉnh tốc độ bằng tay.
