Động cơ giảm tốc (gear motor) là trái tim của hầu hết các hệ thống truyền động trong sản xuất công nghiệp. Việc lựa chọn sai không chỉ làm giảm hiệu suất mà còn gây quá tải, hỏng hóc sớm và tăng chi phí bảo trì. Bài viết này cung cấp so sánh kỹ thuật chuyên sâu giữa các loại động cơ giảm tốc phổ biến, giúp kỹ sư và nhà quản lý đưa ra quyết định tối ưu.
1. Tổng quan các loại động cơ giảm tốc trong công nghiệp
Loại | Nguyên lý | Ưu điểm chính | Nhược điểm chính |
Giảm tốc bánh răng xoắn (Bevel-Helical) | Kết hợp côn + trụ | Truyền lực vuông góc, chịu tải lớn | Kết cấu phức tạp |
Giảm tốc trục vít (Worm gear) | Trục vít – bánh vít | Tỷ số truyền lớn, tự hãm | Hiệu suất thấp (40-70%), sinh nhiệt |
Giảm tốc hành tinh (Planetary) | Bánh răng trung tâm + vòng răng | Mô-men xoắn cực cao, kích thước nhỏ gọn | Chi phí cao, đòi hỏi gia công chính xác |
♦ Động cơ bánh răng hành tinh: Đỉnh cao của mật độ mô-men xoắn

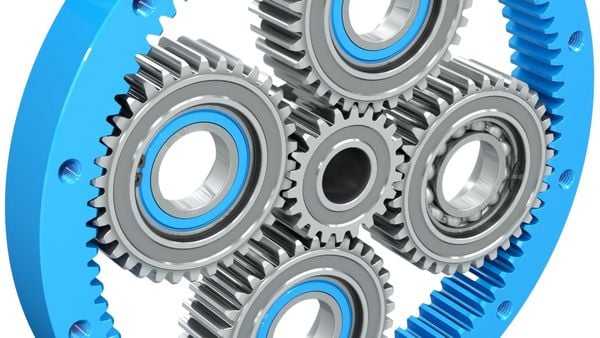

Động cơ bánh răng hành tinh được đặt tên theo cách các bánh răng chuyển động xung quanh một bánh răng trung tâm hình mặt trời, giống như các hành tinh trong hệ mặt trời. Thiết kế này bao gồm một bánh răng mặt trời, nhiều bánh răng hành tinh và một bánh răng vòng ngoài. Cấu hình này cho phép phân bổ tải trọng trên nhiều răng, đây chính là bí quyết tạo nên tỷ lệ công suất trên trọng lượng đáng kinh ngạc của nó.
► Ưu điểm cơ học của hệ thống hành tinh
Ưu điểm nổi bật nhất của động cơ bánh răng hành tinh là mật độ mô-men xoắn cao. Do tải trọng được chia sẻ giữa nhiều bánh răng hành tinh, các động cơ này có thể chịu được tải trọng mô-men xoắn cao hơn nhiều so với bánh răng xoắn hoặc bánh răng trục vít có kích thước tương tự. Điều này khiến chúng trở thành lựa chọn hàng đầu cho các ứng dụng hạn chế về không gian, nơi công suất cao là yếu tố không thể thiếu.
Hơn nữa, bộ truyền động hành tinh mang lại độ cứng vượt trội và độ rơ thấp. Độ rơ là khoảng hở giữa các răng bánh răng ăn khớp. Trong các ứng dụng đòi hỏi độ chính xác cao như gia công CNC hoặc theo dõi vệ tinh, thậm chí chỉ một phần nhỏ độ rơ cũng có thể dẫn đến sai số đáng kể. Hệ thống hành tinh có thể được thiết kế để đạt hiệu suất “độ rơ thấp” hoặc “độ rơ cực thấp”, đảm bảo định vị chính xác.
► Hiệu suất và độ ổn định nhiệt
Động cơ bánh răng hành tinh có hiệu suất cao, thường hoạt động trong khoảng 95% đến 98% mỗi cấp. Do các bánh răng lăn vào nhau thay vì trượt, ma sát được giảm thiểu và lượng nhiệt sinh ra cũng thấp. Hiệu suất cao này trực tiếp giúp tiết kiệm năng lượng cho người sử dụng cuối cùng, một yếu tố quan trọng trong bối cảnh công nghiệp ngày nay chú trọng đến môi trường.
♦ Động cơ bánh răng xoắn: Tiêu chuẩn cho hoạt động êm ái
Động cơ bánh răng xoắn có lẽ là loại động cơ phổ biến nhất được sử dụng trong sản xuất nói chung. Không giống như bánh răng trụ, nơi các răng được cắt song song với trục quay, bánh răng xoắn có các răng được cắt ở một góc. Điều này cho phép các răng ăn khớp dần dần, dẫn đến hoạt động êm ái và nhẹ nhàng hơn.
►Tại sao độ mịn lại quan trọng
Trong môi trường nhà máy, ô nhiễm tiếng ồn là một vấn đề đáng lo ngại. Động cơ bánh răng xoắn ốc cung cấp giải pháp giảm tiếng ồn cho các ứng dụng hoạt động liên tục như băng tải dài, máy bơm xử lý nước và máy trộn quy mô lớn. Sự ăn khớp dần dần cũng làm giảm tải trọng đột ngột lên các bánh răng, giúp kéo dài tuổi thọ tổng thể của động cơ và thiết bị được dẫn động.
► Tính linh hoạt và các tùy chọn lắp đặt
Động cơ bánh răng xoắn ốc cực kỳ linh hoạt. Chúng có nhiều cấu hình khác nhau, bao gồm cả thiết kế trục thẳng hàng (đồng trục) và trục song song. Tính linh hoạt này cho phép các kỹ sư tích hợp chúng vào nhiều bố cục máy móc khác nhau mà không cần sửa đổi phức tạp. Mặc dù chúng có thể không nhỏ gọn như bánh răng hành tinh, nhưng chi phí ban đầu thấp hơn và dễ bảo trì khiến chúng trở thành "ngựa chiến" của ngành công nghiệp.
♦ Động cơ bánh răng trục vít: Tỷ số truyền thấp trong không gian nhỏ gọn
Động cơ bánh răng trục vít bao gồm một "trục vít" (một bánh răng có hình dạng như vít) ăn khớp với một "bánh răng trục vít". Thiết kế này độc đáo vì trục đầu vào và trục đầu ra tạo thành một góc 90 độ với nhau. Cấu hình góc vuông này rất phù hợp cho các loại máy móc mà không gian bị hạn chế theo hướng của trục.
► Tính năng tự khóa
Một trong những đặc điểm quý giá nhất của một số động cơ bánh răng trục vít là khả năng “tự khóa”. Điều này có nghĩa là trục vít có thể quay bánh răng, nhưng bánh răng không thể quay trục vít. Trong các ứng dụng như thang máy, tời nâng hoặc băng tải nghiêng, điều này cung cấp một cơ chế an toàn tự nhiên giúp ngăn tải trọng quay ngược trở lại trong trường hợp mất điện.
► Sự đánh đổi về hiệu quả
Nhược điểm chính của động cơ bánh răng trục vít là hiệu suất thấp. Cơ chế ăn khớp sử dụng tiếp xúc trượt thay vì tiếp xúc lăn. Sự trượt này tạo ra ma sát đáng kể, dẫn đến sinh nhiệt. Hiệu suất của bánh răng trục vít có thể dao động từ 50% đến 90%, tùy thuộc vào tỷ số truyền và chất lượng bôi trơn. Do đó, chúng phù hợp nhất cho hoạt động gián đoạn hơn là hoạt động tốc độ cao liên tục 24/7.
2. Tiêu chí so sánh kỹ thuật quan trọng nhất
2.1. Hiệu suất truyền động
- Động cơ giảm tốc bánh răng xoắn : 92-98% (tốt nhất)
- Động cơ giảm tốc hành tinh : 90-97%
- Động cơ giảm tốc trục vít : 40-85% (giảm mạnh khi tỷ số truyền > 30:1)
Nếu ứng dụng yêu cầu hoạt động liên tục (8-24h/ngày), ưu tiên Động cơ giảm tốc bánh răng xoắn hoặc Động cơ giảm tốc hành tinh để tiết kiệm điện.
2.2. Tỷ số truyền và mô-men xoắn đầu ra
- Động cơ giảm tốc trục vít: Tỷ số cực cao chỉ trong 1 cấp (lên đến 100:1), mô-men tốt ở tốc độ thấp.
- Động cơ giảm tốc hành tinh: Mô-men xoắn riêng (torque density) cao nhất trên mỗi kg trọng lượng.
- Động cơ giảm tốc bánh răng xoắn: Cần 2-3 cấp để đạt tỷ số > 50:1.
2.3. Độ ồn và độ rung
- Động cơ giảm tốc hành tinh: Êm nhất do ăn khớp liên tục. (55-75 dB)
- Động cơ giảm tốc trục vít: Ồn hơn khi tốc độ cao, ma sát trượt lớn.
- Động cơ giảm tốc bánh răng xoắn: Ồn trung bình, phụ thuộc góc nghiêng.
2.4. Khả năng tự hãm (backdriving)
- Chỉ có Động cơ giảm tốc trục vít (loại 1 đầu mối) tự hãm khi dừng mà không cần phanh cơ – rất quan trọng trong băng tải nghiêng, cửa nâng.
- Các loại khác không tự hãm, cần phanh bổ sung.
2.5. Độ chính xác và độ rơ (backlash)
- Động cơ giảm tốc hành tinh : Backlash cực thấp (1-3 arcmin) – dùng cho robot, CNC.
- Động cơ giảm tốc bánh răng xoắn: 5-15 arcmin – đạt yêu cầu công nghiệp thông thường.
- Động cơ giảm tốc trục vít: Có thể điều chỉnh để giảm rơ nhưng khó đạt độ chính xác cao.
3. Hướng dẫn lựa chọn theo ứng dụng cụ thể
3.1. Băng tải, xích tải, vít tải
- Khuyến nghị: Động cơ giảm tốc bánh răng xoắn hoặc Động cơ giảm tốc trục vít (nếu tải nhẹ, cần tự hãm)
- Tránh dùng: Động cơ giảm tốc hành tinh (quá đắt, thừa độ chính xác)
3.2. Máy trộn, khuấy hóa chất, thực phẩm
- Yêu cầu: Mô-men khởi động cao, làm việc lâu dài, vệ sinh dễ
- Khuyến nghị: Động cơ giảm tốc bánh răng xoắn (vỏ gang, tiêu chuẩn IP65 trở lên)
3.3. Robot công nghiệp, trục truyền động chính xác (CNC)
- Bắt buộc: Động cơ giảm tốc hành tinh (backlash < 3 arcmin, độ cứng vững cao)
- Có thể dùng: Động cơ giảm tốc bánh răng xoắn cao cấp cho ứng dụng không yêu cầu khắt khe bằng.
3.4. Cổng trục, xe nâng, tời kéo
- Yêu cầu: Tỷ số truyền lớn, an toàn khi mất điện
- Khuyến nghị: Động cơ giảm tốc trục vít (tự hãm)
3.5. Ngành nhựa, cao su (máy đùn, máy ép)
- Yêu cầu: Mô-men xoắn đầu ra khổng lồ, chịu quá tải, tải trọng va đập
- Khuyến nghị: Động cơ giảm tốc hành tinh hoặc Động cơ giảm tốc bánh răng xoắn 3 cấp (cỡ lớn).
Không có loại động cơ giảm tốc nào là "tốt nhất" tuyệt đối – chỉ có loại phù hợp nhất với bộ ba tải trọng – tốc độ – chế độ làm việc.
Nguyên tắc vàng khi lựa chọn:
- Xác định mô-men xoắn yêu cầu (tĩnh và động).
- Tốc độ đầu ra mong muốn → chọn tỷ số truyền.
- Chế độ làm việc (S1, S3, S5…) và số lần khởi động/giờ.
- Có cần tự hãm không? Có cần sai số vị trí thấp không?
- Ngân sách vòng đời, không chỉ giá mua.
