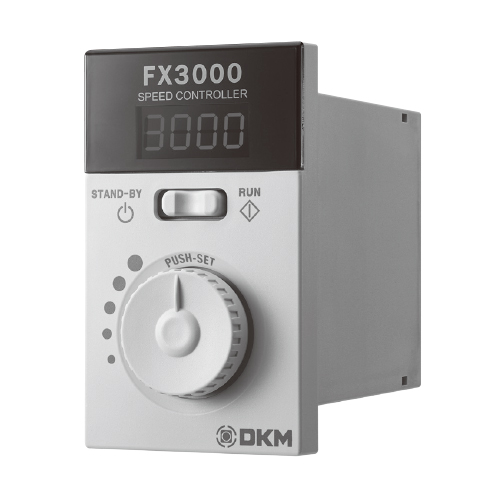

 | Bộ điều khiển tốc độ FX3000
Tính năng
Đấu dây đơn giảnBạn có thể điều khiển tốc độ và mô-men xoắn của động cơ chỉ
bằng cách kết nối bộ điều khiển động cơ với đầu nối chuyên dụng và kết nối đầu cuối AC với nguồn điện Dễ dàng nối dây và bảo trì - Đầu nối không bắt vít không cần uốn hoặc vặn vít Thao tác đơn giản - Tốc độ và mô-men xoắn có thể được điều khiển đơn giản bằng nút xoay ở mặt trước. . Màn hình kỹ thuật số - Hiển thị tốc độ quay hiện tại (r/min) và hiển thị mô-men xoắn (%) bằng kỹ thuật số. Nhiều chức năng khác nhau - Có thể thực hiện nhiều thao tác khác nhau do cài đặt tham số.
|
|
| |
| |
 Thông số chung |
|
| Nhập tên | FX3000-□□ |
|---|
| điện áp định mức | 1? AC 220V 50Hz / 60Hz ±10% |
|---|
| Dòng điện cho phép | 6A hoặc ít hơn |
|---|
| Chức năng điều khiển | Kiểm soát tốc độ, kiểm soát mô-men xoắn |
|---|
| Phương pháp điều khiển | Điều khiển pha |
|---|
| Phạm vi cài đặt | kiểm soát tốc độ | 90~1400 vòng/phút(50Hz) 90~1700 vòng/phút(60Hz) |
|---|
| Kiểm soát mô-men xoắn | 0~100% | | Cài đặt tốc độ | Cài đặt theo ÂM LƯỢNG |
|---|
| Tốc độ thay đổi tốc độ | ±5% (giá trị tiêu chuẩn) |
|---|
| đầu ra ĐỘNG CƠ | 6W~180W |
|---|
| Nhiệt độ hoạt động xung quanh | -10oC~55oC |
|---|
| Độ ẩm môi trường xung quanh | 35~85%RH (không ngưng tụ) |
|---|
| điện trở cách điện | DC 500V 100MΩ trở lên (giữa cực nguồn và cực ngoài) |
|---|
| Chịu được điện áp | AC 1500V trong 1 phút (giữa thiết bị đầu cuối nguồn và thiết bị đầu cuối bên ngoài) |
|---|
|
| |

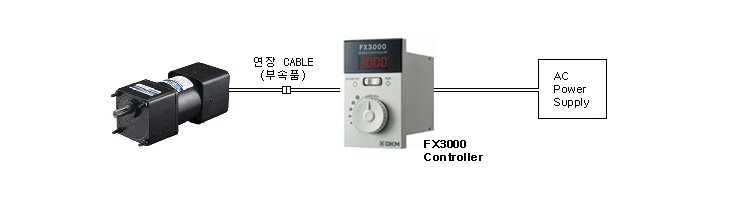

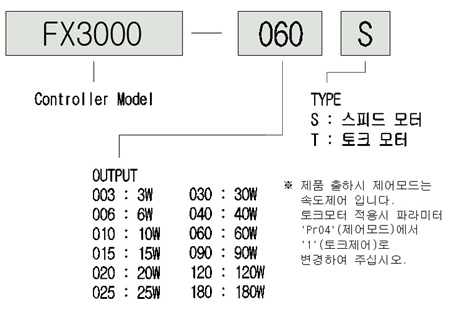

| Hệ thống mã hóa điều khiển |
| |
|
| |
| Bảng báo động kết hợp động cơ, bộ điều khiển |
| |
| hình thức | sản lượng điện | Tên bộ phận động cơ | Tên bộ phận điều khiển |
|---|
| ĐỘNG CƠ TỐC ĐỘ | 6W | 6SD□□-6□ | FX3000-006S | | 7SD□□-6□ | | 10W | 7SD□□-10□ | FX3000-010S | | 15W | 7SD□□-15□ | FX3000-015S | | 8SD□□-15□ | | 25W | 8SD□□-25□ | FX3000-025S | | 40W | 9SD□□-40□ | FX3000-040S | | 60W | 9SD□□-60F2□ | FX3000-060S | | 90W | 9SD□□-90F2□ | FX3000-090S | | 120W | 9SD□□-120F2□ | FX3000-120S | | 180W | 9SD□□-180F2□ | FX3000-180S | | ĐỘNG CƠ MÔ-men xoắn | 3W | 6TD□□-3□ | FX3000-003T | | 6W | 7TD□□-6□ | FX3000-006 T | | 10W | 8TD□□-10□ | FX3000-010T | | 20W | 9TD□□-20F2□ | FX3000-020T | | 30W | 9TD□□-30F2□ | FX3000-030T | | 40W | 9TD□□-40F2□ | FX3000-040T | | 60W | 9TD□□-60F2□ | FX3000-060T |
|
| |

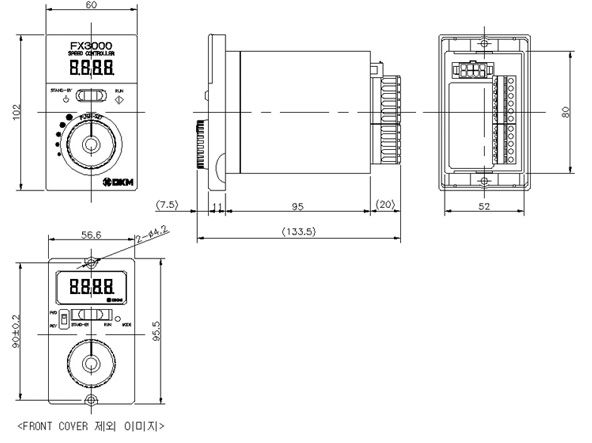

| Kích thước |
| |
|
|
| |
| sơ đồ nối dây |
| |

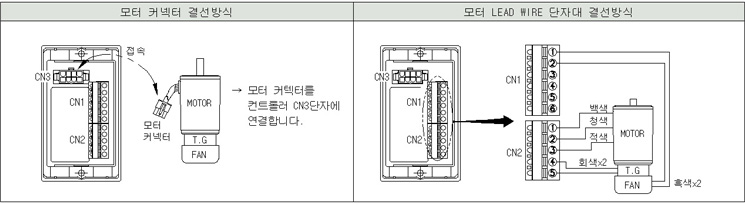

| Sơ đồ nối dây động cơ tốc độ hoặc mô-men xoắn |
|
|
| ※ Tùy thuộc vào loại động cơ và thông số kỹ thuật, dây TG (màu xám x 2) và dây quạt dừng (màu đen x 2) có thể không có sẵn. ※ Động cơ của các công ty khác cũng có thể được kết nối. Vui lòng liên hệ với chúng tôi trước khi sử dụng. |
| |

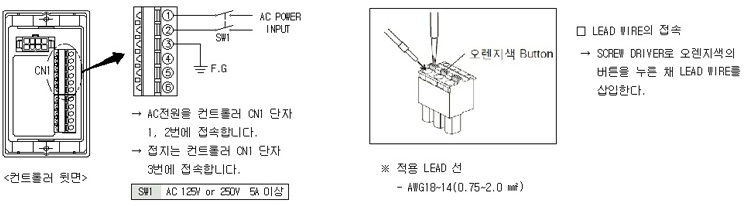

| Đấu dây nguồn điều khiển |
|
|
| |

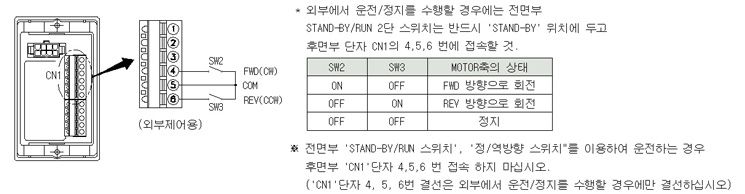

| Đấu dây tín hiệu tiến và lùi |
|
|

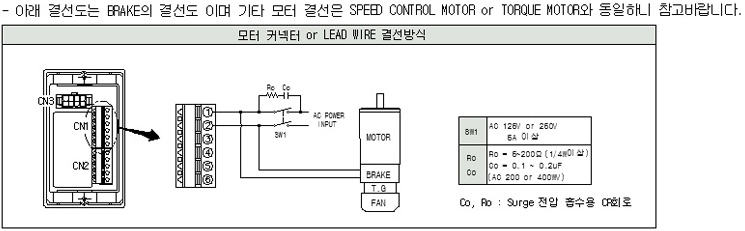

| Sơ đồ nối dây động cơ phanh điều khiển tốc độ |
|
|

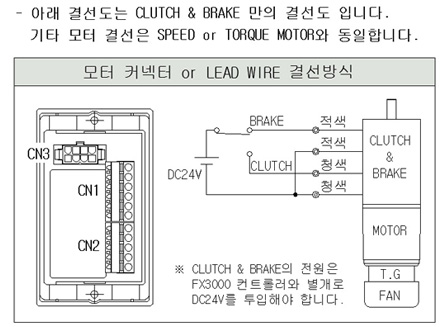

| Sơ đồ đấu dây mô tơ phanh và ly hợp điều khiển tốc độ |
|
| |
| Sơ đồ chuyển tiếp hiển thị đầy đủ |
| |
|
※ Nhấn nhanh nút DIAL (nút SET) để nhập thông số
※ Nhấn và giữ nút DIAL (nút SET) để thay đổi hoặc xác nhận dữ liệu thông số |
| |
| Nội dung tham số |
| |
| thông số | chức năng | phạm vi | mặc định | ghi chú |
|---|
| KHÔNG | Phần hiển thị |
|---|
| 1 | Pr01 | thời gian tăng tốc | 0 ~ 15,0 | 0,1 | Thời gian cần thiết để đạt tốc độ cài đặt (giây) |
|---|
| 2 | Pr02 | Hướng quay | 0, 1, | 0 | 0: Theo chiều kim đồng hồ 1: Ngược chiều kim đồng hồ |
|---|
| 3 | Pr03 | tỷ số truyền | 1~999 | 1.0 | Đầu vào tỷ lệ giảm tốc |
|---|
| 4 | Pr04 | chế độ điều khiển | 0, 1 | 0 | 0: Kiểm soát tốc độ 1: Kiểm soát mô-men xoắn |
|---|
| 5 | Pr05 | tăng P | 0~255 | 100 | |
|---|
| 6 | Pr06 | tôi đạt được | 0~255 | 50 | |
|---|
| 7 | Pr07 | Đặt lại thông số | - | 0 | Nhấn và giữ phím SET để thiết lập lại |
|---|
| khoa học viễn tưởng | PrSF | phiên bản phần mềm | - | - | Hiển thị phiên bản phần mềm của bộ điều khiển |
|---|
|
※ Kiểm soát tốc độ P, I đạt được
- Thông số xác định khả năng đáp ứng của điều khiển tốc độ
- Nó xác định cường độ của độ cứng. Nếu giá trị khuếch đại tăng lên, độ cứng sẽ trở nên mạnh hơn.
- Nếu giá trị quá lớn có thể xảy ra hiện tượng rung và săn.
MODEL Bộ điều khiển FX3000FX3000-006S, | | | | FX3000-010S, | | FX3000-015S, | | | | FX3000-025S, | | FX3000-040S, | | FX3000-060S, | | FX3000-090S, | | FX3000-120S, | | FX3000-180S, | | FX3000-003T, | | FX3000-006 T, | | FX3000-010T, | | FX3000-020T, | | FX3000-030T, | | FX3000-040T, | | FX3000-060T, | |
|
