Hướng dẫn lựa chọn tụ điện UV

Hướng dẫn lựa chọn tụ điện UV: Cách chọn sản phẩm phù hợp cho ứng dụng của bạn

Tụ điện UV là thành phần quan trọng trong các nguồn sáng chuyên dụng và hệ thống chiếu sáng, hoạt động kết hợp với máy biến áp để bù công suất và cân bằng dòng điện. Việc lựa chọn tụ điện UV phù hợp cho một ứng dụng cụ thể đòi hỏi phải cân nhắc nhiều yếu tố. Tài liệu sau đây cung cấp hướng dẫn toàn diện từ góc độ thông số kỹ thuật, tình huống ứng dụng, lựa chọn thương hiệu và kinh nghiệm thực tế.

1. Tiêu chí lựa chọn thông số lõi tụ điện UV

1. Lựa chọn công suất

Phạm vi dung lượng của tụ điện UV thường nằm trong khoảng từ 1µF đến 300µF. Việc lựa chọn cụ thể nên được xác định theo yêu cầu tải ứng dụng:

• Thiết bị nhỏ (như hệ thống xử lý UV công suất thấp): 1µF-22µF
• Thiết bị cỡ trung bình : 22µF-100µF
• Thiết bị công nghiệp lớn (như dây chuyền sản xuất xử lý UV công suất cao): 100µF-300µF

Trong các ứng dụng lọc, tụ điện có giá trị cao hơn giá trị danh định có thể được sử dụng làm vật thay thế, nhưng trong các mạch chính xác như mạch định thời và mạch dao động, việc thay đổi thông số kỹ thuật một cách tùy ý là bị cấm.1.

2. Điện áp định mức

Phạm vi điện áp chịu đựng của tụ điện UV là từ 1000V đến 4500V. Khi lựa chọn, cần tuân thủ các nguyên tắc sau:

• Điện áp hoạt động phải thấp hơn điện áp định mức của tụ điện từ 10%-20%
• Cần có biên độ lớn hơn khi biến động điện áp lớn
• Tham khảo lựa chọn định mức điện áp chung:

3. Khả năng thích ứng với môi trường

• Hiệu suất chống ẩm : Tụ điện UV chủ yếu được thiết kế với cấu trúc composite chống ẩm và phù hợp với môi trường ẩm ướt.
• Phạm vi nhiệt độ : Cần xác nhận xem nhiệt độ môi trường làm việc có nằm trong phạm vi cho phép của tụ điện hay không
• Thiết kế tản nhiệt : Tụ điện vỏ nhôm có hiệu suất tản nhiệt tốt hơn so với vỏ nhựa

2. Những điểm chính để lựa chọn trong các tình huống ứng dụng khác nhau

1. Hệ thống xử lý UV

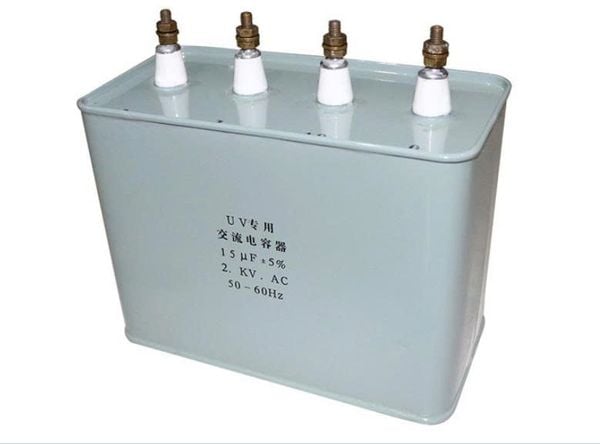

• Phải phù hợp với công suất của máy biến áp UV (ví dụ: máy biến áp 3KW có tụ điện 15µF 2000V)
• Tham chiếu cấu hình điển hình:

• Thiết kế kết hợp mô-đun là cần thiết để tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì

2. Thiết bị điện tử chính xác

• Yêu cầu cao về độ chính xác của tụ điện, không được phép thay đổi tùy ý các thông số kỹ thuật
• Nên sử dụng các mô hình ESR (điện trở nối tiếp tương đương) thấp để giảm tổn thất điện năng
• Trong các tình huống phản ứng nhanh như MRI, nên chọn một mô hình có tốc độ phản ứng nhanh hai mươi ba

3. Hệ thống điều khiển công nghiệp

• Ưu tiên các sản phẩm có điện áp định mức cao (thường là 1000V trở lên)
• Hãy xem xét tính ổn định của hoạt động lâu dài và chọn một mô hình có tuổi thọ cao
• Tụ điện ngâm dầu có tính chất điện môi tốt hơn và độ ổn định khi hoạt động

3. Các thương hiệu chính thống và tính năng sản phẩm

Theo nghiên cứu thị trường, các thương hiệu chính và tính năng sản phẩm trong lĩnh vực tụ điện UV bao gồm:

4. Kinh nghiệm lựa chọn thực tế và các biện pháp phòng ngừa

1. ‌Nguyên tắc sử dụng phù hợp‌
   • Tụ điện UV phải được sử dụng kết hợp với máy biến áp UV và đèn UV để tạo thành một hệ thống hoàn chỉnh
   • Nếu điện áp đầu ra của máy biến áp quá cao, đèn sẽ bị cháy, còn nếu quá thấp, cường độ đầu ra sẽ không đủ.
2. Lựa chọn vật liệu nhà ở
   • Vỏ nhôm: khả năng chống ăn mòn tốt, hiệu suất tản nhiệt tuyệt vời, được khuyến nghị là lựa chọn đầu tiên
   • Vỏ nhựa: giá thành thấp nhưng khả năng chống cháy kém, sử dụng thận trọng trong môi trường nhiệt độ cao
3. Cài đặt và bảo trì
   • Thiết kế mô-đun để dễ dàng lắp đặt và bảo trì
   • Thường xuyên kiểm tra bên ngoài tụ điện để xem có hiện tượng phồng, rò rỉ dầu, v.v. không.
4. ‌Khuyến nghị ứng dụng đặc biệt‌
   • Mạch tần số cao: chọn mô hình tần số cao đặc biệt
   • Mạch DC: Chú ý đến yêu cầu về cực tính
   • Mạch cân bằng xung: cần chọn model chống va đập

5. Tóm tắt quá trình tuyển chọnTụ UV

1. Xác định các tình huống ứng dụng và yêu cầu tải
2. Tính toán công suất và điện áp định mức cần thiết
3. Đánh giá các điều kiện môi trường (nhiệt độ, độ ẩm, v.v.)
4. Chọn vật liệu vỏ và phương pháp lắp đặt phù hợp
5. Thiết bị phụ trợ phù hợp (máy biến áp, đèn, v.v.)
6. So sánh tỷ lệ giá/hiệu suất của các sản phẩm từ các thương hiệu khác nhau
7. Tiến hành xác minh thử nghiệm thực tế

Thông qua phương pháp lựa chọn có hệ thống này, bạn có thể tìm thấy tụ điện UV phù hợp nhất cho ứng dụng cụ thể của mình, đảm bảo thiết bị hoạt động ổn định và hiệu quả. Để có thêm các giải pháp tùy chỉnh, chúng tôi khuyên bạn nên tham khảo ý kiến ​​nhà cung cấp chuyên nghiệp để được hỗ trợ kỹ thuật.
