1. Giới thiệu về công nghệ động cơ điện xoay chiều có hộp số

Động cơ giảm tốc AC là một thành phần cơ bản trong tự động hóa công nghiệp hiện đại, tích hợp động cơ cảm ứng AC với hộp số chính xác để cung cấp mô-men xoắn cao ở tốc độ quay thấp. Không giống như các động cơ tiêu chuẩn, các bộ phận tích hợp này loại bỏ nhu cầu sử dụng các khớp nối và giá đỡ riêng biệt, mang đến giải pháp truyền tải điện năng nhỏ gọn và hiệu quả. Khi sản xuất toàn cầu hướng tới độ chính xác và độ tin cậy cao hơn, việc hiểu rõ cơ chế bên trong và đặc tính hiệu suất của động cơ giảm tốc AC là điều cần thiết đối với các kỹ sư và chuyên gia mua sắm.

Trong môi trường làm việc khắc nghiệt, động cơ giảm tốc AC nổi bật nhờ khả năng hoạt động liên tục với bảo trì tối thiểu. Bằng cách sử dụng dòng điện xoay chiều, các động cơ này tận dụng sự đơn giản của thiết kế cảm ứng hoặc đồng bộ, giúp chúng tiết kiệm chi phí và bền bỉ hơn đáng kể so với các động cơ DC tương đương. Bài viết này cung cấp phân tích kỹ thuật toàn diện về các cấu hình động cơ giảm tốc AC, so sánh các loại hộp số khác nhau và cung cấp một khuôn khổ chiến lược để lựa chọn phù hợp với từng ứng dụng cụ thể.

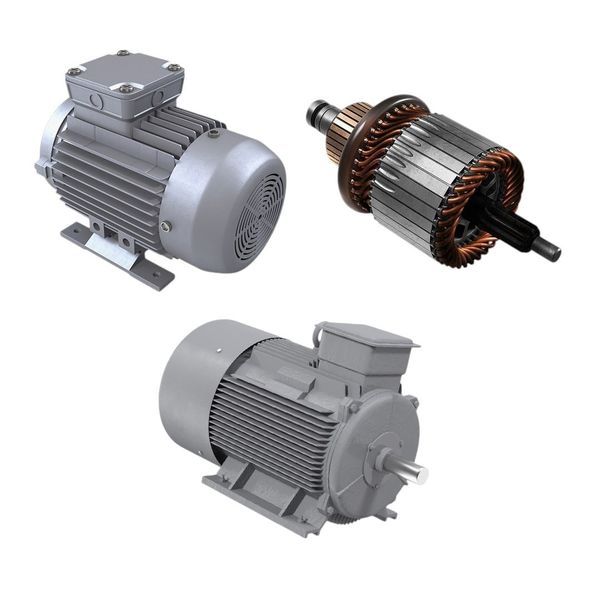

2. Động cơ giảm tốc AC so với DC: Phân tích hiệu năng kỹ thuật

Khi lựa chọn giữa động cơ giảm tốc AC và DC, quyết định thường phụ thuộc vào các yêu cầu cụ thể về chu kỳ làm việc và điều khiển tốc độ của ứng dụng. Trong khi động cơ DC nổi tiếng với đặc tính tốc độ-mô-men xoắn tuyến tính, các động cơ giảm tốc AC hiện đại, đặc biệt là những động cơ được ghép nối với bộ biến tần (VFD), đã thu hẹp khoảng cách về hiệu suất.

Hiệu suất và bảo trì:
Động cơ điện xoay chiều có hộp số vốn dĩ bền bỉ hơn vì chúng không có chổi than và bộ chuyển mạch như trong động cơ điện một chiều nam châm vĩnh cửu. Chổi than là bộ phận hao mòn cần được thay thế định kỳ và có thể tạo ra bụi carbon, không phù hợp với môi trường phòng sạch hoặc chế biến thực phẩm. Ngược lại, động cơ điện xoay chiều có hộp số cảm ứng sử dụng cảm ứng điện từ để quay rôto, tạo ra thiết kế không chổi than có thể hoạt động hàng nghìn giờ mà không cần bảo trì bên trong.

Điều chỉnh tốc độ và độ ổn định
Trong quá khứ, động cơ DC được ưa chuộng cho các ứng dụng điều chỉnh tốc độ. Tuy nhiên, công nghệ động cơ AC có hộp số hiện đại cho phép điều chỉnh tốc độ chính xác trong phạm vi 0,1% so với điểm đặt. Trong các ứng dụng công nghiệp hoạt động liên tục, chẳng hạn như hệ thống băng tải quy mô lớn, động cơ AC có hộp số cung cấp độ ổn định tốc độ vượt trội trong điều kiện tải khác nhau, đảm bảo năng suất ổn định, điều rất quan trọng cho việc đồng bộ hóa dây chuyền sản xuất.

3. Các cấu hình hộp số: Bánh răng xoắn, bánh răng trục vít và bánh răng hành tinh

Bộ phận "bánh răng" của động cơ điện xoay chiều có hộp số cũng quan trọng không kém gì chính động cơ. Việc lựa chọn hình dạng bánh răng quyết định hiệu suất, độ ồn và mật độ mô-men xoắn của thiết bị.

• Động cơ bánh răng xoắn: Loại động cơ này sử dụng các răng nghiêng ăn khớp dần dần. Thiết kế này giúp vận hành êm ái hơn, ít tiếng ồn hơn và hiệu suất cơ học cao hơn (thường vượt quá 95%). Chúng là lựa chọn ưu tiên cho các ứng dụng tốc độ cao, vận hành liên tục, nơi tiết kiệm năng lượng là ưu tiên hàng đầu.
• Động cơ bánh răng trục vít: Với cấu hình góc vuông, bánh răng trục vít cung cấp tỷ số giảm tốc cao trong một kích thước nhỏ gọn. Một ưu điểm độc đáo là khả năng "tự khóa", ngăn tải trọng quay ngược động cơ khi mất điện - một tính năng an toàn quan trọng đối với việc nâng hạ thẳng đứng hoặc băng tải nghiêng.
• Động cơ bánh răng hành tinh: Đối với các ứng dụng yêu cầu mật độ mô-men xoắn cực cao và khả năng chịu tải hướng tâm lớn trong một kích thước nhỏ gọn, hệ thống bánh răng hành tinh là tiêu chuẩn vàng. Chúng phân bổ tải trọng trên nhiều bánh răng "hành tinh", giảm thiểu mài mòn và tối đa hóa tuổi thọ.

4. Các thông số kỹ thuật quan trọng và tiêu chí lựa chọn

Việc lựa chọn động cơ giảm tốc AC phù hợp đòi hỏi phải phân tích chi tiết tải trọng cơ học và môi trường hoạt động. Lựa chọn quá mức cần thiết sẽ dẫn đến chi phí không cần thiết, trong khi lựa chọn không đủ cần thiết sẽ dẫn đến hỏng hóc sớm.

Yêu cầu về mô-men xoắn và tốc độ:
Phép tính chính liên quan đến việc xác định mô-men xoắn đầu ra ($T$) và tốc độ ($N$) cần thiết. Mô-men xoắn đầu ra là lực cần thiết để di chuyển tải, trong khi tốc độ là số vòng quay mong muốn mỗi phút (RPM). Điều quan trọng là phải xem xét “Mô-men xoắn khởi động”, vì nhiều động cơ AC có định mức mô-men xoắn khác nhau khi khởi động so với mô-men xoắn hoạt động định mức của chúng. Đối với các tải có quán tính lớn, động cơ có mô-men xoắn khởi động cao là điều không thể thiếu.

Chu kỳ làm việc: Hoạt động gián đoạn so với hoạt động liên tục.
Động cơ công nghiệp được đánh giá theo chu kỳ làm việc (ví dụ: S1 cho hoạt động liên tục, S3 cho hoạt động gián đoạn). Một động cơ giảm tốc AC hoạt động 24/7 trong một nhà máy đóng gói yêu cầu hệ số dịch vụ cao hơn so với động cơ chỉ hoạt động vài phút mỗi giờ. Hệ số dịch vụ (SF) là một hệ số nhân được áp dụng cho mô-men xoắn yêu cầu để tính đến tải trọng va đập và thời gian hoạt động. Một ứng dụng công nghiệp điển hình có thể yêu cầu SF từ 1,2 đến 1,5.

Quản lý và bảo vệ nhiệt:
Động cơ điện xoay chiều có hộp số tạo ra nhiệt trong quá trình hoạt động, đặc biệt là bên trong hộp số do ma sát và trong cuộn dây động cơ. Các tính năng như cách điện cấp F hoặc cấp H, kết hợp với vỏ kín hoàn toàn có quạt làm mát (TEFC), cho phép động cơ hoạt động trong môi trường nhiệt độ cao mà không bị suy giảm hiệu suất.

5. Ứng dụng tiên tiến trong ngành công nghiệp hiện đại

Tính linh hoạt của động cơ giảm tốc AC khiến chúng trở nên không thể thiếu trong nhiều lĩnh vực khác nhau. Dưới đây là ba lĩnh vực ứng dụng chính mà ưu điểm kỹ thuật của chúng được thể hiện rõ nhất.

Vận chuyển và hậu cần vật liệu
Trong các kho tự động, động cơ điện xoay chiều (AC) điều khiển hàng dặm băng tải và máy phân loại. Khả năng tích hợp với biến tần (VFD) cho phép chức năng "khởi động mềm" và "dừng mềm", giúp bảo vệ các bộ phận cơ khí của băng tải và ngăn ngừa hư hỏng hàng hóa đang được vận chuyển.

Chế biến thực phẩm và đồ uống:
Đối với lĩnh vực này, động cơ giảm tốc thường phải có khả năng chịu được việc rửa sạch. Vỏ bằng thép không gỉ và xếp hạng bảo vệ IP66 hoặc IP69K đảm bảo động cơ giảm tốc AC có thể chịu được việc làm sạch bằng áp suất cao với hóa chất ăn mòn. Vì động cơ AC không có chổi than, nên không có nguy cơ bụi chổi than làm ô nhiễm sản phẩm thực phẩm.

Độ chính xác và đồng bộ là những đặc điểm nổi bật của máy móc dệt và in ấn
. Động cơ giảm tốc đồng bộ AC thường được sử dụng ở đây vì tốc độ của chúng được khóa vào tần số lưới điện, đảm bảo rằng nhiều động cơ trên một máy dài luôn được đồng bộ hoàn hảo mà không cần các vòng phản hồi phức tạp.

6. Bảo trì và Tối ưu hóa tuổi thọ

Mặc dù động cơ giảm tốc AC có đặc điểm "ít cần bảo trì", nhưng chúng không phải là "không cần bảo trì". Để tối đa hóa tuổi thọ từ 10 đến 15 năm điển hình của các thiết bị công nghiệp chất lượng cao, cần phải tuân thủ các quy trình cụ thể.

• Quản lý bôi trơn: Hộp số là trái tim của thiết bị. Việc theo dõi mức dầu và kiểm tra mạt kim loại có thể ngăn ngừa hư hỏng nghiêm trọng. Nhiều động cơ giảm tốc AC hiện đại được "bôi trơn trọn đời" bằng mỡ tổng hợp chất lượng cao, lý tưởng cho các vị trí lắp đặt khó tiếp cận.
• Kiểm tra độ thẳng hàng: Sự lệch trục giữa động cơ giảm tốc và trục dẫn động có thể gây ra tải trọng hướng tâm quá mức, dẫn đến hỏng ổ bi. Nên sử dụng khớp nối mềm để bù lại những lệch trục nhỏ.
• Giám sát điện: Việc sử dụng cầu dao bảo vệ động cơ giúp bảo vệ động cơ khỏi tình trạng mất pha hoặc quá dòng, đây là những nguyên nhân phổ biến nhất gây cháy động cơ điện xoay chiều.

Câu hỏi thường gặp

1. Ưu điểm chính của động cơ giảm tốc AC so với động cơ AC độc lập là gì?
Động cơ giảm tốc AC cung cấp giải pháp tích hợp, mang lại mô-men xoắn cao và tốc độ thấp trong thiết kế nhỏ gọn. Nó loại bỏ sự phức tạp của các hệ thống giảm tốc bên ngoài như xích, dây đai hoặc hộp số riêng biệt, giúp cải thiện hiệu suất và giảm diện tích lắp đặt.

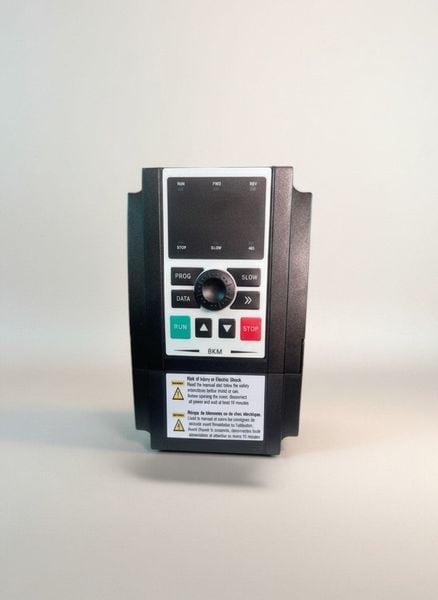

2. Tôi có thể sử dụng biến tần (VFD) với bất kỳ động cơ giảm tốc AC nào không?
Hầu hết các động cơ giảm tốc cảm ứng AC ba pha hiện đại đều được thiết kế để chịu được các xung điện áp và nhiệt lượng do VFD tạo ra. Tuy nhiên, hãy luôn kiểm tra cấp cách điện; cấp F trở lên được khuyến nghị cho hoạt động với VFD.

3. Tại sao động cơ giảm tốc của tôi lại bị nóng?
Nhiệt độ bề mặt của động cơ giảm tốc thường đạt từ 60 đến 80 độ C. Tuy nhiên, nhiệt độ quá cao có thể do quá tải, thông gió không đủ hoặc sử dụng loại dầu bôi trơn không phù hợp. Hãy đảm bảo hệ số hoạt động phù hợp với yêu cầu ứng dụng của bạn.

4. Khi nào nên chọn động cơ giảm tốc trục vít (vuông góc) thay vì động cơ giảm tốc thẳng hàng (xoắn ốc)?
Chọn động cơ giảm tốc trục vít khi không gian hạn chế hoặc khi cần tính năng tự khóa để giữ tải trọng cố định. Chọn động cơ giảm tốc thẳng hàng (xoắn ốc) khi hiệu suất năng lượng cao và hoạt động êm ái là ưu tiên hàng đầu.

5. “Hệ số vận hành” trong thông số kỹ thuật của động cơ giảm tốc có nghĩa là gì?
Hệ số vận hành (SF) là một biên độ an toàn. SF bằng 1.0 có nghĩa là động cơ được định mức chính xác cho tải trọng. SF bằng 1.5 có nghĩa là động cơ có thể chịu được tải trọng cao hơn 50% so với tải trọng định mức trong thời gian ngắn hoặc chịu được các va đập và hoạt động liên tục mà không bị quá nhiệt.
