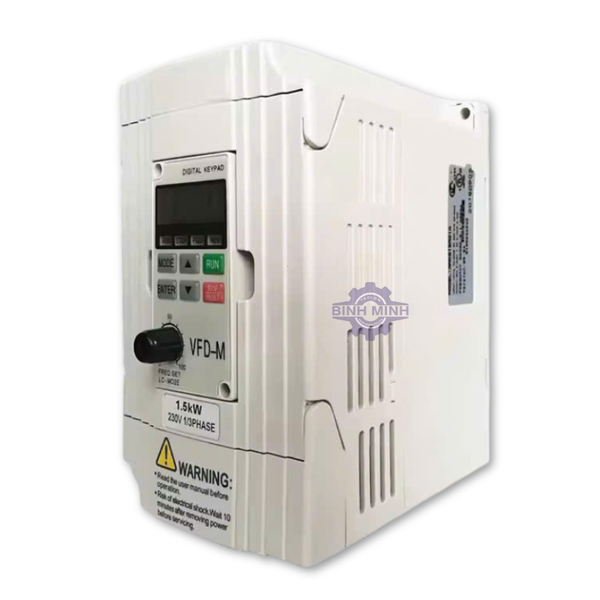

Để biến tần Delta VFD-M hoạt động đúng, bạn cần làm đúng 2 việc: đấu dây chuẩn và cài thông số phù hợp. Bài viết này hướng dẫn nhanh từ A đến Z cho người mới bắt đầu.
I. Cảnh báo an toàn cực kỳ quan trọng
Trước khi làm bất cứ điều gì, hãy nhớ:
- ⚠️ Ngắt nguồn điện trước khi đấu dây.
- ⚠️ Chờ 10 phút sau khi ngắt điện để tụ điện bên trong xả hết điện trước khi mở nắp .
- ⚠️ Tuyệt đối không đấu nguồn điện vào ngõ ra U, V, W – sẽ nổ IGBT ngay lập tức .
- ⚠️ Phải nối đất (Ground) cho biến tần .
II. Sơ đồ đấu dây cơ bản và FILE hướng dẫn các thông số
File thông số kỹ thuật: Hướng dẫn cài đặt biến tần Delta VFD-M
1. Đấu mạch lực (Main Circuit)
Đầu nối | Ký hiệu | Chức năng | Ghi chú |
Ngõ vào nguồn | R, S, T (hoặc R/L1, S/L2, T/L3) | Cấp nguồn AC cho biến tần | Model 1 pha: chỉ dùng R, S hoặc L, N |
Ngõ ra motor | U/T1, V/T2, W/T3 | Nối trực tiếp với động cơ 3 pha | Dây ra động cơ nên dùng dây bọc chống nhiễu nếu dài >30m |
Điện trở hãm | B1, B2 | Điện trở xả (braking resistor) | Dùng khi dừng nhanh tải quán tính lớn |
Tiếp địa | ⏚ (E) | Nối đất an toàn, chống nhiễu | BẮT BUỘC |
📌 Lưu ý: Biến tần Delta VFD-M công suất nhỏ có sẵn bộ hãm trong (braking transistor), chỉ cần đấu điện trở ngoài vào B1-B2 .
2. Đấu mạch điều khiển (Control Circuit)
Đây là phần quan trọng để điều khiển biến tần bằng nút nhấn hoặc biến trở.
Đầu nối | Ký hiệu | Chức năng |
Nguồn cấp cho biến trở | +10V | Cấp nguồn 10V DC cho biến trở |
Tín hiệu tốc độ | AVI (Analog Voltage Input) | Nhận tín hiệu 0–10V từ biến trở hoặc PLC |
Mass tín hiệu | GND | Điểm chung của tín hiệu điều khiển |
Chạy thuận (FWD) | M0 | Nối với GND để chạy thuận |
Chạy nghịch (REV) | M1 | Nối với GND để chạy nghịch |
Reset lỗi | M2 | Nối với GND để reset khi báo lỗi |
Điều khiển đa cấp tốc độ | M3, M4, M5 | Kết hợp với GND để chọn tốc độ cài sẵn |
Sơ đồ đấu dây điều khiển cơ bản :
- Biến trở 3–5kΩ: chân giữa nối vào AVI, một chân nối +10V, chân còn lại nối GND.
- Nút nhấn chạy: một đầu nối M0 (hoặc M1), đầu kia nối GND. Khi đóng mạch, biến tần chạy.
III. Các thông số cần set (Parameter)
Sau khi đấu dây xong, bạn cần cài đặt các thông số sau .
Bước 1 – Reset về mặc định (khuyến nghị khi dùng máy cũ)
Thông số | Giá trị | Ý nghĩa |
Pr.76 | 09 | Reset về mặc định 50Hz (chuẩn Việt Nam) |
Pr.76 | 10 | Reset về mặc định 60Hz (dùng nếu cần) |
Bước 2 – Cài đặt nguồn tần số (chọn tốc độ bằng cách nào?)
Thông số | Giá trị | Ý nghĩa | |
Pr.00 | 00 | Điều chỉnh tốc độ bằng phím lên/xuống trên bàn phím | |
Pr.00 | 01 | Điều khiển tốc độ bằng biến trở (AVI 0–10V) | |
Pr.00 | 02 | Điều khiển tốc độ bằng dòng 4–20mA (ACI) | |
Pr.00 | 03 | Điều khiển bằng truyền thông RS-485 |
✅ Mẹo: Dùng biến trở là phổ biến nhất, chọn Pr.00 = 01.
Bước 3 – Cài đặt nguồn lệnh chạy (bằng nút nhấn nào?)
Thông số | Giá trị | Ý nghĩa |
Pr.01 | 00 | Điều khiển bằng phím RUN/STOP trên bàn phím |
Pr.01 | 01 | Điều khiển bằng công tắc ngoài (nút STOP trên bàn phím vẫn có tác dụng) |
Pr.01 | 02 | Điều khiển bằng công tắc ngoài (STOP trên bàn phím KHÔNG có tác dụng) |
✅ Mẹo: Dùng nút nhấn ngoài tủ điện, chọn Pr.01 = 01.
Bước 4 – Cài đặt thời gian tăng/giảm tốc
Thông số | Giá trị gợi ý | Ý nghĩa |
Pr.10 (Accel Time) | 5–30 giây | Thời gian tăng từ 0Hz lên tần số max |
Pr.11 (Decel Time) | 5–30 giây | Thời gian giảm từ tần số max về 0Hz |
📌 Kinh nghiệm: Băng tải tải nhẹ nên để 5–10 giây. Quạt, máy ép nên để 20–60 giây. Nếu cài quá ngắn, biến tần sẽ báo lỗi OC (quá dòng) khi chạy hoặc OV (quá áp) khi dừng .
Bước 5 – Giới hạn tần số và bảo vệ motor
Thông số | Giá trị gợi ý | Ý nghĩa |
Pr.03 (Tần số max) | 50–400Hz | Tần số cao nhất cho phép. Băng tải thường để 50–100Hz |
Pr.52 (Dòng định mức motor) | Theo nhãn motor | Dòng điện A trên tem motor. Biến tần dùng để bảo vệ quá tải cho motor |
✅ Mẹo: Dòng định mức motor ghi trên nhãn (ví dụ: 1.2A). Cài đúng giá trị này để tránh cháy motor khi quá tải .
IV. Bảng tổng hợp thông số cần set cho ứng dụng băng tải
Thông số | Giá trị khuyến nghị | Ghi chú |
Pr.76 (Reset) | 09 | Reset về mặc định 50Hz |
Pr.00 (Nguồn tần số) | 01 | Dùng biến trở |
Pr.01 (Nguồn lệnh) | 01 | Dùng nút nhấn ngoài |
Pr.10 (Accel) | 5–10 giây | Tăng tốc mềm, tránh giật băng tải |
Pr.11 (Decel) | 5–10 giây | Giảm tốc mềm |
Pr.03 (Tần số max) | 50–100Hz | Tùy tốc độ mong muốn |
Pr.52 (Dòng motor) | Theo nhãn motor | Bảo vệ motor |
V. Kiểm tra sau khi cài đặt
- Chạy không tải trước – không nối motor, bật nguồn, kiểm tra các nút nhấn hoạt động.
- Kiểm tra chiều quay – chạy thuận xem motor quay đúng hướng không. Nếu sai, đảo 2 trong 3 pha U, V, W.
- Kiểm tra dừng khẩn cấp – ấn nút STOP xem có dừng ngay không.
- Kiểm tra quá tải – chạy có tải, theo dõi dòng điện, đảm bảo không vượt quá dòng định mức motor.
VI. Câu hỏi thường gặp (FAQ)
Làm sao để chạy motor bằng nút nhấn thuận/nghịch?
Đấu dây: M0 (thuận) và M1 (nghịch) với GND qua nút nhấn. Cài đặt Pr.01 = 01 (điều khiển bằng terminal). Mặc định M0 là chạy thuận, M1 là chạy nghịch .
Tại sao biến tần báo lỗi OC (Over Current) khi khởi động?
Do thời gian tăng tốc (Pr.10) quá ngắn so với tải. Hãy tăng Pr.10 lên (ví dụ từ 5s lên 15–20s) .
Tại sao biến tần báo lỗi OV (Over Voltage) khi dừng?
Do thời gian giảm tốc (Pr.11) quá ngắn, tải có quán tính lớn. Hãy tăng Pr.11 lên hoặc lắp thêm điện trở hãm vào B1-B2 .
Làm thế nào để chạy motor bằng phím nhấn trên mặt biến tần?
Cài Pr.00 = 00 (tần số bằng phím tăng/giảm) và Pr.01 = 00 (lệnh từ bàn phím) . Dùng phím RUN/STOP trên mặt biến tần.
Kết luận
Đấu dây và cài đặt Delta VFD-M chỉ gồm:
Bước | Việc cần làm | Thông số liên quan | |
1 | Đấu mạch lực (nguồn, motor, đất, điện trở hãm) | R-S-T, U-V-W, E, B1-B2 | |
2 | Đấu mạch điều khiển (biến trở, nút nhấn) | +10V, AVI, GND, M0–M5 | |
3 | Reset biến tần (dùng máy cũ) | Pr.76 = 09 | |
4 | Cài nguồn tần số (dùng biến trở) | Pr.00 = 01 | |
5 | Cài nguồn lệnh chạy (dùng nút nhấn ngoài) | Pr.01 = 01 | |
6 | Cài thời gian tăng/giảm tốc | Pr.10, Pr.11 (5–30 giây) | |
7 | Cài giới hạn tần số và dòng bảo vệ | Pr.03, Pr.52 |
