Động cơ bước (stepper motor) là một loại động cơ điện đồng bộ được sử dụng rộng rãi trong các hệ thống điều khiển vị trí chính xác như máy in 3D, máy CNC, robot công nghiệp.
♦ Động cơ bước hoạt động như thế nào?
Động cơ bước hoạt động dựa trên nguyên lý chuyển động theo từng bước rời rạc. Mỗi xung điện từ driver gửi đến sẽ làm rotor quay một góc cố định (thường là 1.8° cho động cơ 200 bước/vòng). Đặc điểm nổi bật:
- Không cần encoder trong hầu hết ứng dụng vì có thể điều khiển vòng hở (open-loop)
- Sai số vị trí không tích lũy qua các bước
- Mô-men giữ cao khi đứng yên
Tuy nhiên, nếu quá tải hoặc tăng tốc/quá tốc đột ngột, động cơ bước có thể bị mất bước (step loss) – lúc này hệ thống vòng hở không phát hiện được sai lệch.
♦ Vai trò của encoder trên động cơ bước
Encoder là thiết bị phản hồi vị trí, chuyển đổi chuyển động cơ học thành tín hiệu điện. Khi gắn encoder vào động cơ bước, bạn có thể:
1. Phát hiện mất bước
Đây là lợi ích quan trọng nhất. Encoder so sánh vị trí thực tế với vị trí mong muốn, phát hiện ngay khi động cơ bị trượt bước.
2. Vận hành ở chế độ vòng kín
Hệ thống vòng kín (closed-loop stepper) có thể:
- Tự động điều chỉnh dòng điện để bù sai lệch
- Tăng mô-men khi cần thiết
- Báo lỗi nếu không thể bù kịp
3. Cải thiện độ chính xác
Encoder có độ phân giải cao (hàng ngàn xung/vòng) giúp đạt độ chính xác vượt xa góc bước cơ bản.
4. Tăng hiệu suất ở tốc độ cao
Hệ thống vòng kín có thể vận hành tốc độ cao hơn cùng tải trọng nhờ điều chỉnh dòng điện linh hoạt.

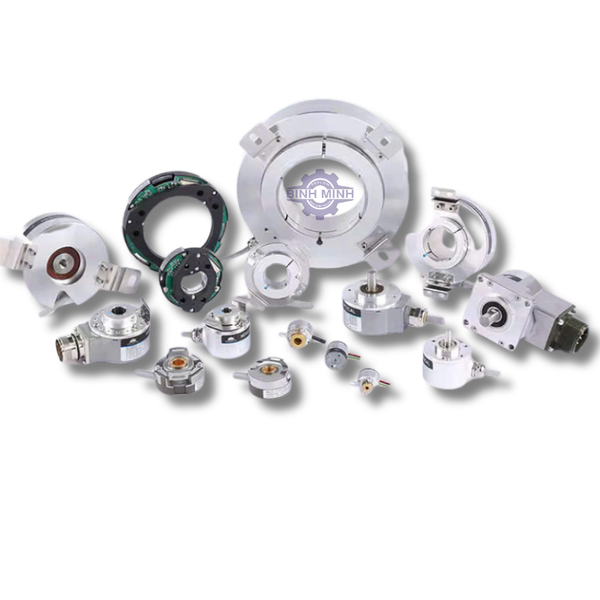

Các loại encoder phù hợp với động cơ bước
Loại encoder | Nguyên lý | Ưu điểm | Nhược điểm |

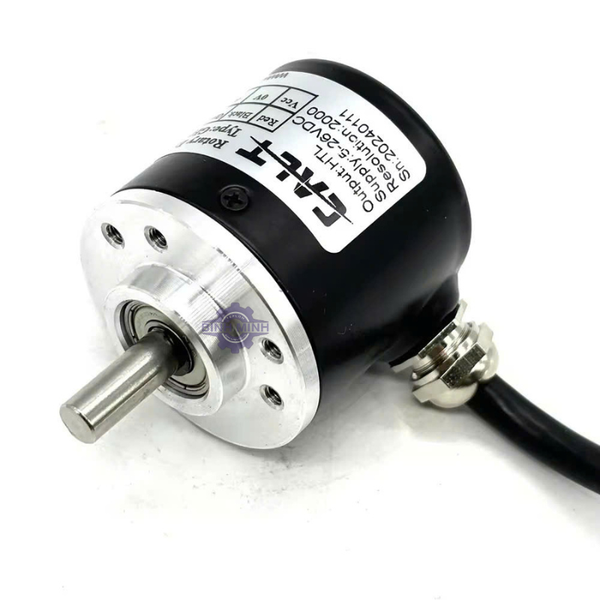

Encoder tương đối (Incremental) | Đếm xung A/B | Giá rẻ, phổ biến | Mất vị trí khi mất nguồn |
Encoder tuyệt đối (Absolute) | Mã hóa vị trí độc lập | Không mất vị trí | Giá cao, phức tạp |
Encoder từ tính | Từ trường | Bền bụi bẩn | Độ phân giải thấp hơn |
Encoder quang học | Ánh sáng | Độ chính xác cao | Nhạy bụi, rung |
Khuyến nghị: Cho đa số ứng dụng CNC và in 3D, encoder tương đối quang học 1000-4000 PPR là đủ dùng.
♦ Cách kết nối encoder với động cơ bước
Cấu hình phần cứng

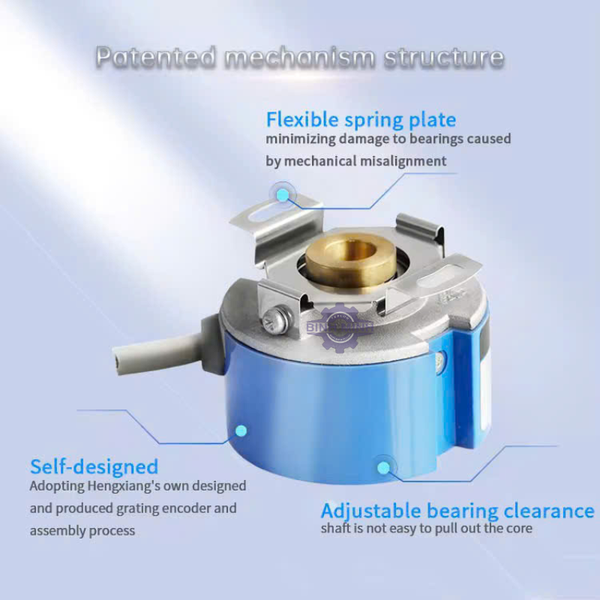

- Gắn encoder trực tiếp lên trục sau của động cơ (thường dùng khớp nối mềm)
- Kết nối tín hiệu A+, A-, B+, B- (với encoder tương đối) vào bộ điều khiển
- Sử dụng driver hỗ trợ vòng kín như Leadshine CL series, StepperOnline CL, hay driver tích hợp encoder
Cấu hình phần mềm
- Cài đặt thông số vòng kín (PID)
- Đặt ngưỡng báo lỗi khi sai lệch quá lớn
- Cấu hình chức năng bù tự động
♦ Các lỗi thường gặp và cách khắc phục
Hiện tượng | Nguyên nhân | Giải pháp |
Tín hiệu nhiễu | Cáp encoder dài, gần nguồn động lực | Dùng cáp bọc chống nhiễu, đi dây riêng |
Mất tín hiệu | Khe hở khớp nối quá lớn | Dùng khớp nối mềm loại chất lượng |
Rung lắc khi đứng yên | PID chưa tối ưu | Giảm P, tăng D trong driver vòng kín |
Sai số cố định | Encoder bị lệch cơ khí | Căn chỉnh lại đồng tâm |
♦ Khi nào nên – không nên dùng encoder cho động cơ bước?
✅ NÊN dùng encoder khi:
- Hệ thống hoạt động tải có thể thay đổi đột ngột (máy bào, phay)
- Cần phát hiện mất bước để dừng khẩn cấp
- Ứng dụng yêu cầu lặp lại vị trí cực cao (±1-2 bước)
- Nâng cấp máy cũ có vấn đề mất bước
❌ KHÔNG CẦN dùng encoder khi:
- Hệ thống tải ổn định, vượt qua kiểm tra mô-men dư
- Máy đang hoạt động tốt với chế độ vòng hở
- Ngân sách hạn hẹp (encoder + driver vòng kín tăng 50-200% chi phí)
- Ứng dụng tốc độ cao > 1000 vòng/phút (lúc này nên dùng servo)
Động cơ bước hoàn toàn có thể dùng encoder và đây là giải pháp tối ưu cho nhiều ứng dụng cần độ tin cậy cao hơn vòng hở nhưng chưa cần đầu tư servo.
- Có thể gắn encoder lên bất kỳ động cơ bước nào
- Driver vòng kín chuyên dụng sẽ khai thác hết lợi ích
- Chi phí gia tăng cần cân nhắc với nhu cầu thực tế
- Phù hợp nhất cho máy CNC cỡ nhỏ, robot, và thiết bị y tế
