SCR (Silicon Controlled Rectifier) hay bộ điều áp SCR, là thiết bị điều khiển công suất điện áp xoay chiều dùng để điều chỉnh nhiệt độ cho các tải nhiệt (điện trở, thanh nhiệt, đèn hồng ngoại). Bài viết này giải thích cấu tạo, nguyên lý và ứng dụng của SCR trong công nghiệp.
I. SCR là gì?
SCR (Silicon Controlled Rectifier) hay còn gọi là thyristor, là linh kiện bán dẫn công suất hoạt động như một công tắc điện tử có thể điều khiển được .
Bộ điều khiển SCR (SCR power controller) là thiết bị dùng để điều chỉnh điện áp cấp cho tải nhiệt dựa trên tín hiệu điều khiển 0–10V hoặc 4–20mA từ bộ điều khiển nhiệt độ (PID controller). Từ đó, nhiệt độ được duy trì ổn định .
Phân biệt nhanh:
- SCR dùng cho tải 1 pha hoặc 3 pha (điện trở hoặc tải cảm nhẹ).
- SSR (Solid State Relay) dùng cho tải nhỏ (đóng cắt nhanh, không điều chỉnh điện áp).
- Biến tần thì dùng cho motor, không dùng cho tải nhiệt điện trở.
📌 SCR dùng để làm gì? Điều chỉnh công suất cấp cho lò sấy, tủ sấy, băng tải sấy, bồn gia nhiệt, máy ép nhiệt… thay thế cho công tắc tơ (contactor) đóng ngắt thô bạo, giúp nhiệt độ ổn định và tiết kiệm điện.

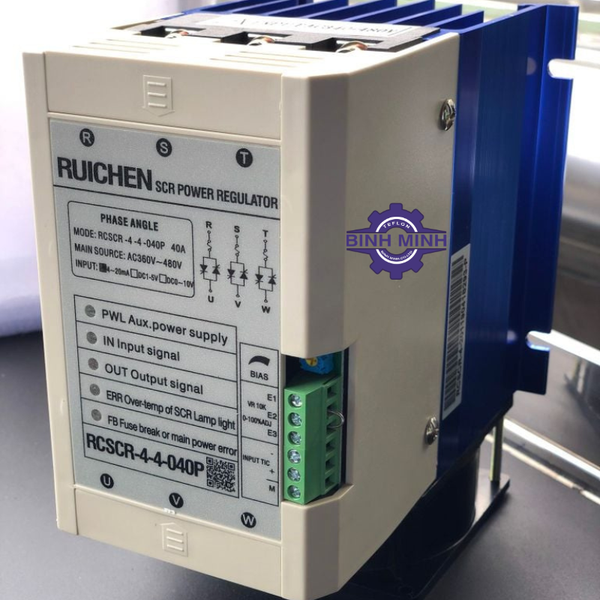

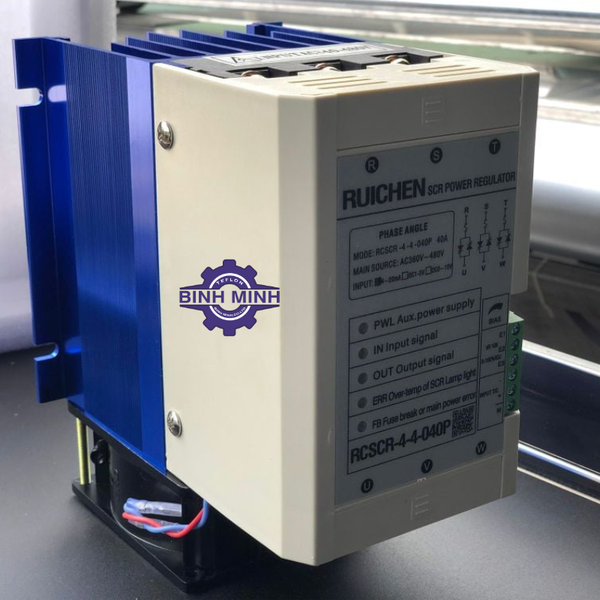

II. Cấu tạo của bộ điều khiển SCR
Bộ điều khiển SCR gồm 3 phần chính:
1. Mạch lực (Power circuit)
- SCR (Thyristor): 2 con đấu song song ngược cho tải 1 pha, hoặc 6 con cho tải 3 pha.
- Tản nhiệt (heatsink): Cánh nhôm lớn để giải nhiệt cho SCR.
- Quạt gió (cooling fan): Bắt buộc với dòng tải >30A.
2. Mạch điều khiển (Control circuit)
- Nhận tín hiệu điều khiển 0–10V, 4–20mA hoặc điều khiển bằng chiết áp (potentiometer 10kΩ).
- Tạo xung kích (gate pulse) để mở SCR ở từng nửa chu kỳ.
3. Nguồn nuôi (Auxiliary power)
- Cấp nguồn 220V hoặc 380V cho mạch điều khiển (tùy model).
III. Nguyên lý hoạt động của SCR
SCR hoạt động theo nguyên lý điều khiển pha (phase angle control) hoặc điều khiển đầy đủ nửa chu kỳ (burst firing control) .
1. Chế độ điều khiển pha (Phase angle control)
- Cơ chế: SCR được kích mở tại một góc pha nhất định trong mỗi nửa chu kỳ sóng sine .
- Kết quả: Cắt một phần điện áp đầu ra, tạo ra dạng sóng bị xén.
- Đặc điểm: Điều khiển mịn, điện áp thay đổi liên tục. Thích hợp cho tải điện trở (lò sấy, đèn hồng ngoại).
2. Chế độ điều khiển burst-firing (điều khiển bó xung)
- Cơ chế: Đóng/mở SCR theo từng chu kỳ đầy đủ (0.5 giây, 1 giây, 2 giây...) thay vì từng nửa chu kỳ .
- Kết quả: Giảm nhiễu hài bậc cao, chỉ tạo nhiễu ở tần số thấp.
- Đặc điểm: Dùng cho tải có hằng số thời gian nhiệt lớn (lò nung, bể dầu nóng), không gây nhiễu radio.
IV. Ứng dụng thực tế của SCR
Ứng dụng | Loại tải | Lợi ích khi dùng SCR |
Lò sấy công nghiệp | Điện trở, thanh nhiệt | Nhiệt độ ổn định, tiết kiệm điện |
Tủ sấy thực phẩm | Thanh nhiệt, đèn hồng ngoại | Không bị quá nhiệt nhờ điều chỉnh mịn |
Băng tải sấy (đèn hồng ngoại) | Đèn hồng ngoại (tải trở) | Điều chỉnh công suất sấy, tránh cháy sản phẩm |
Máy ép nhiệt (heat press) | Tấm gia nhiệt | Giữ nhiệt độ chính xác khi ép decal |
Gia nhiệt bồn chứa, khuôn nhựa | Điện trở gia nhiệt | Ổn định nhiệt độ, giảm hao phí |
Khống chế nhiệt độ cho máy hàn nhựa, máy đóng gói | Thanh nhiệt | Nhiệt độ ổn định, mối hàn đẹp |
📌 SCR so với Contactor/SSR: Contactor chỉ bật/tắt, gây dao động nhiệt độ ±10°C. SCR điều chỉnh vô cấp, giữ nhiệt độ ±0.5°C đến ±1°C rất ổn định.
V. SCR 1 pha và 3 pha – Phân biệt và chọn loại
Loại | Số lượng SCR (thyristor) | Ứng dụng | Dải công suất |
SCR 1 pha | 2 con mắc song song ngược | Tủ sấy nhỏ, băng tải sấy mini, lò nung nhỏ | 1–15kW |
SCR 3 pha 2 chân | 3 cặp (6 con) | Lò sấy 3 pha công suất vừa (tải sao/tam giác 3 dây) | 10–50kW |
SCR 3 pha 3 chân | 3 cặp + có dây trung tính | Lò sấy 3 pha cần dây N (tải sao có trung tính) | 10–100kW |
Chọn nhanh:
- Nếu nguồn 1 pha 220V và tải dưới 15kW → chọn SCR 1 pha.
- Nếu nguồn 3 pha 380V, tải dạng sao 3 dây (không cần N) → chọn SCR 3 pha 2 chân.
- Nếu tải dạng sao cần dây N → chọn SCR 3 pha 3 chân.
VI. Lưu ý khi chọn và sử dụng SCR
- Phải có tản nhiệt và quạt – SCR sinh nhiệt lớn khi dẫn dòng. Không có quạt sẽ nổ SCR.
- Chọn dòng SCR lớn hơn dòng tải ít nhất 1.5–2 lần – Ví dụ tải 20A → chọn SCR 40A.
- Tín hiệu điều khiển phải tương thích – Xem SCR dùng 0–10V, 4–20mA hay chiết áp.
- Tải điện trở (thanh nhiệt, đèn hồng ngoại) SCR chạy rất tốt – Tải cảm (biến áp) cần SCR chuyên dụng hoặc có mạch bảo vệ.
- Điện áp nguồn phải đúng với SCR – Không cắm SCR 220V vào nguồn 380V.
- Cầu chì bán dẫn (semiconductor fuse) – Dùng cầu chì tác động nhanh để bảo vệ SCR khi chập tải.
VII. Câu hỏi thường gặp (FAQ)
SCR có thể điều khiển tải 1 pha 220V từ nguồn 1 pha 220V được không?
Có. SCR 1 pha được thiết kế cho nguồn 1 pha 220V (hoặc 380V tùy model).
SCR khác gì so với SSR (Solid State Relay)?
- SCR: Điều chỉnh vô cấp điện áp (phase angle), dùng cho tải nhiệt cần ổn định nhiệt độ cao.
- SSR: Đóng/ngắt nhanh (bật hoặc tắt), dùng cho tải nhỏ, điều khiển on/off thông thường (van điện từ, máy bơm nhỏ). SCR cho tải nhiệt lớn hơn.
Tại sao SCR cần có quạt thông gió?
SCR phát nhiệt ~1–1.5W cho mỗi ampere dòng tải. 50A có thể sinh 50–75W nhiệt, cần quạt để tản ra ngoài, nếu không SCR sẽ chết vì nhiệt.
SCR có dùng cho máy biến áp (tải cảm) được không?
Được nhưng khó hơn. Cần SCR có mạch bảo vệ dv/dt và điều khiển đặc biệt. Phần lớn SCR giá rẻ chỉ dùng cho tải điện trở.
Tôi nên dùng SCR hay bộ điều khiển nhiệt độ PID rời?
- SCR chỉ là bộ chấp hành (điều khiển công suất).
- PID controller là bộ điều khiển (đọc nhiệt độ, so sánh setpoint, ra tín hiệu 4–20mA cho SCR). Hai thiết bị thường đi cùng nhau.
Kết luận
SCR (thyristor power controller) là thiết bị chuyên dùng để điều khiển công suất tải nhiệt (điện trở, thanh nhiệt, đèn hồng ngoại), giúp nhiệt độ ổn định, tiết kiệm điện, kéo dài tuổi thọ thiết bị.
Loại SCR | Điện áp | Ứng dụng |
SCR 1 pha | 220V | Tủ sấy, băng tải sấy nhỏ (<15kW) |
SCR 3 pha 2 chân | 380V | Lò sấy 3 pha (tải sao không N) |
SCR 3 pha 3 chân | 380V | Lò sấy 3 pha (tải sao có N) |
