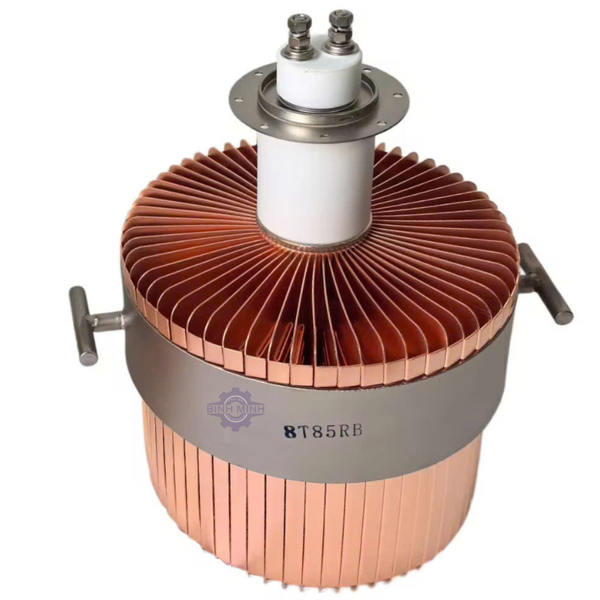

1. Tổng Quan Về Đèn Cao Tần 8T85RB
8T85RB là một loại đèn chân không ba cực (Triode), sử dụng công nghệ gốm kim loại (metal-ceramic) và cathode Thorium-Tungsten (Thori-Tungsten) – một loại vật liệu giúp đèn có tuổi thọ cao, dễ phục hồi và phát xạ điện tử mạnh mẽ .
Sản phẩm này thường được sử dụng trong các bộ dao động (oscillator) của máy gia nhiệt cao tần, máy hàn nhựa (máy súp), máy sấy gỗ hoặc thiết bị xử lý nhiệt cao tần công nghiệp. Điểm mạnh của dòng đèn này là khả năng chịu tải dòng điện lớn và thiết kế tản nhiệt không khí cưỡng bức thông minh.
Lưu ý quan trọng: Khi mua hàng, bạn sẽ thấy các mã tương đương như FU-8785F (bản Trung Quốc) hoặc chính hãng Toshiba. Các thông số cơ bản của chúng gần như hoàn toàn giống nhau .
2. Thông Số Kỹ Thuật Chi Tiết Đèn 8T85RB
Để đảm bảo tương thích với mạch dao động, các kỹ sư cần phải nắm rõ bảng thông số điện và cơ của đèn. Dưới đây là tổng hợp chi tiết dựa trên Datasheet chính thức.
A. Thông Số Đốt Tim (Filament)
Tim đèn là bộ phận làm nóng cathode để tạo ra dòng điện tử.
- Điện áp dây tóc (Filament Voltage): 12V (xoay chiều hoặc một chiều) .
- Dòng điện dây tóc (Filament Current): 40A (Dòng khởi động có thể lên tới 60A trong thời gian ngắn) .
- Lưu ý lắp đặt: Cần sử dụng nguồn cấp có công suất đủ lớn để đáp ứng dòng khởi động, tránh hiện tượng sụt áp.
B. Thông Số Điện & Khuếch Đại
- Hệ số khuếch đại (Amplification Factor - µ): 20 – 21 .
- Hỗ dẫn (Transconductance - Gm): 11 mA/V (tại Ia=1A). Chỉ số này thể hiện khả năng điều khiển dòng cực dương của đèn .
C. Điện Dung Liên Cực (Interelectrode Capacitances)
Điện dung ký sinh rất quan trọng trong thiết kế mạch cao tần:
- Anode – Lưới (Grid-Anode): 15.4pF ~ 16pF .
- Cathode – Lưới (Grid-Filament): 21pF ~ 22pF .
- Anode – Cathode (Filament-Anode): 0.86pF ~ 0.9pF .
D. Giới Hạn Hoạt Động Tối Đa (Maximum Ratings)
Đây là các giá trị ngưỡng mà bạn không được vượt quá nếu không muốn đèn bị hỏng hoặc hồ quang bên trong.
Tham số | Giá trị (Liên tục) | Giá trị (Gián đoạn) | Đơn vị |
Điện áp DC Anode | 12 | 12 | kV |
Điện áp DC Lưới (Grid) | -2000 | -2000 | V |
Dòng DC Anode | 2.5 | 3 | A |
Dòng DC Lưới | 0.3 | 0.4 | A |
Công suất Đầu vào Anode | 25 | 33 | kW |
Tổn hao Anode (Công suất phát nhiệt) | 10 | 10 | kW |
Công suất Tản nhiệt Lưới | 250 | 300 | W |
E. Thông Số Vật Lý & Cơ Học
- Tần số hoạt động tối đa: 45MHz .
- Kích thước (Max): Cao 305mm x Đường kính 205.5mm .
- Trọng lượng: Khoảng 9kg .
- Chế độ làm mát: Làm mát bằng khí cưỡng bức (Forced Air Cooling). Yêu cầu: Lưu lượng gió tối thiểu 22 m³/phút .

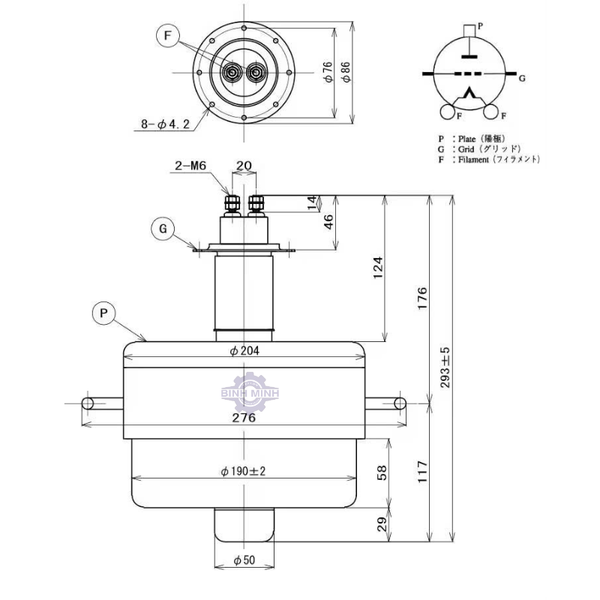

3. Sơ Đồ Chân và Cách Đấu Nối Đèn 8T85RB
Đèn 8T85RB có thiết kế hình trụ với phần đế gốm và các đầu nối bằng kim loại.
- Cực Anode (P - Plate): Là phần tản nhiệt lớn nhất, nằm ở phía đỉnh trên hoặc thân chính của đèn (tùy mã). Anode được nối trực tiếp với cuộn sơ cấp của tụ dao động.
- Cực Cathode (F+ / F- - Dây tóc): Cực này bao gồm hai đầu (thường là các chấu cắm lớn). Cấp điện áp 12V cho hai đầu này để đốt nóng. Cathode phải được cách ly tuyệt đối so với đất.
- Cực Lưới (Grid - G1): Cực nằm giữa Cathode và Anode. Được nối vào mạch dao động (thường là một vòng kẹp kim loại xung quanh thân giữa của đèn).
Lưu ý an toàn: Khi máy hoạt động, cực Anode và các đầu nối cao tần mang điện áp cực cao (lên đến 12kV). Tuyệt đối không được chạm vào khi máy đang chạy.
4. Ứng Dụng Thực Tế và Chế Độ Vận Hành
Đèn 8T85RB được thiết kế chủ yếu cho chế độ Khuếch đại hoặc Dao động loại C (Class C) – Chế độ hoạt động tối ưu nhất cho máy phát công suất cao tần.
Thông số Vận hành Tiêu biểu (Typical Operation)
Trong điều kiện làm việc ở chế độ điện báo (Telegraphy) hoặc tải liên tục:
- Điện áp DC Anode: 8 kV
- Dòng DC Anode: 2 A
- Công suất Đầu ra (Output Power): 12 kW (Tối đa có thể lên 23.5 kW ở chế độ gián đoạn) .
- Điện trở Lưới (Grid Resistance): 4 kΩ (với chế độ liên tục) .
Đèn cao tần 8T85RB là "trái tim" của các máy gia nhiệt cao tần công suất lớn. Với điện áp Anode 12kV, công suất đầu ra 12kW và tần số lên tới 45MHz, sản phẩm này đáp ứng hoàn hảo các ứng dụng hàn nhựa, xử lý nhiệt kim loại. Việc nắm vững các thông số như dòng tim 40A, hệ số khuếch đại 21 hay yêu cầu tản nhiệt 22m³/phút sẽ giúp doanh nghiệp kéo dài tuổi thọ thiết bị và tiết kiệm chi phí vận hành.
