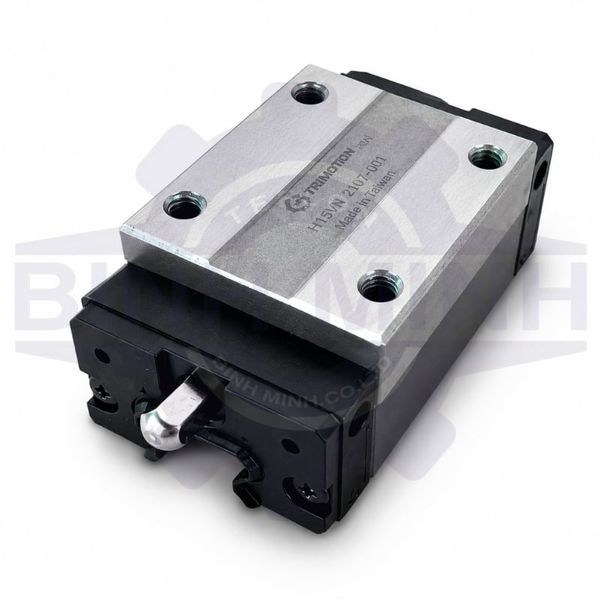

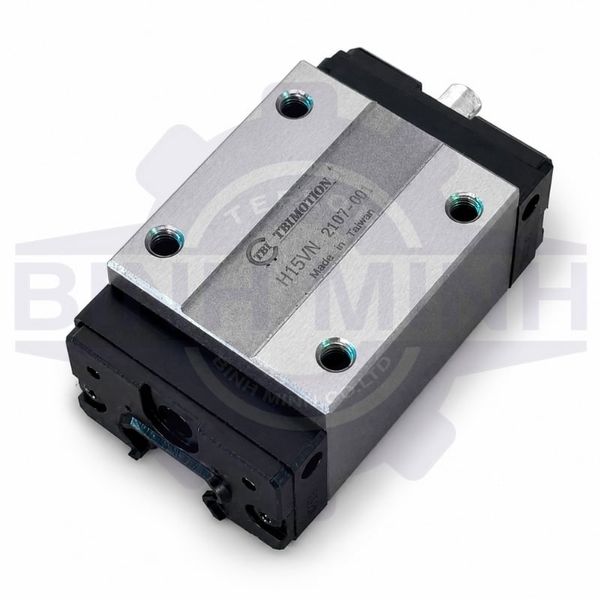

I. Con trượt TRH15VN (H15VN) TBI – Con trượt vuông size 15
Con trượt TRH15VN (H15VN) là con trượt dẫn hướng tuyến tính dạng vuông thuộc dòng TRH-V của TBI Motion, sử dụng hệ thống bi tuần hoàn giúp tạo chuyển động tuyến tính chính xác, ổn định và ma sát thấp. Sản phẩm được sử dụng phổ biến cùng ray trượt tuyến tính size 15 trong máy CNC, máy gia công cơ khí, robot, máy tự động hóa và các thiết bị chuyển động tuyến tính.
TRH15VN có thiết kế không mặt bích (square type), chiều cao lắp ráp 28 mm, chiều rộng thân 34 mm, phù hợp với các hệ thống yêu cầu kết cấu nhỏ gọn nhưng vẫn đảm bảo khả năng chịu tải tốt.
II. Bảng thông số kỹ thuật TRH15VN
Thông số | Giá trị |
Thương hiệu | TBI Motion |
Model | |
Dòng sản phẩm | TRH-V |
Loại | Con trượt dẫn hướng tuyến tính |
Kiểu thân | Vuông, không mặt bích |
Size | 15 |
Chiều cao H | 28 mm |
Chiều rộng W | 34 mm |
Khoảng cách B | 26 mm |
Khoảng cách J | 26 mm |
Chiều dài L | 56,9 mm |
Chiều dài L1 | 39,5 mm |
W2 | 9,5 mm |
E | 3,2 mm |
W1 | 15 mm |
H1 | 13 mm |
Đường kính D | 7,5 mm |
Đường kính d | 4,5 mm |
Khoảng cách lỗ F | 60 mm |
Lỗ lắp trên con trượt | M4 × 8 |
Lỗ cấp dầu | M4 × 0,7 |

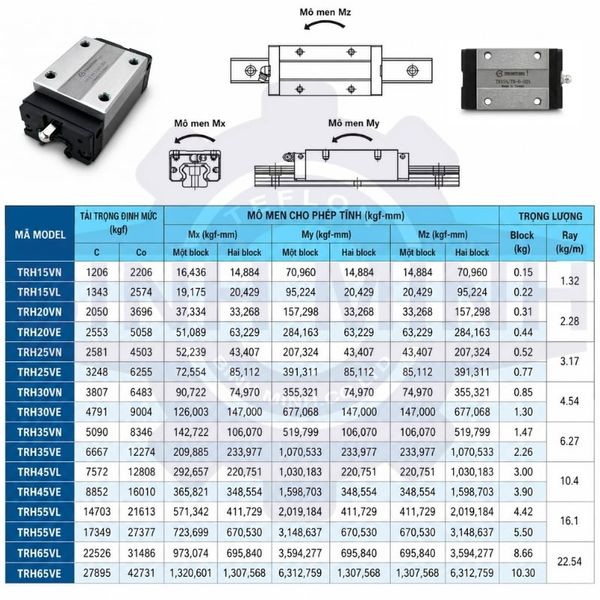

Tải động C | 1.206 kgf |
Tải tĩnh cơ bản Co | 2.206 kgf |
Mô men tĩnh Mx | 16.436 kg·mm |
Mô men tĩnh My – 1 block | 14.884 kg·mm |
Mô men tĩnh Mz – 1 block | 14.884 kg·mm |
Khối lượng block | 0,15 kg |
Vật liệu block | SCM420H |
Độ cứng tham khảo | HRC 58–62 |
Xuất xứ thương hiệu | Đài Loan |

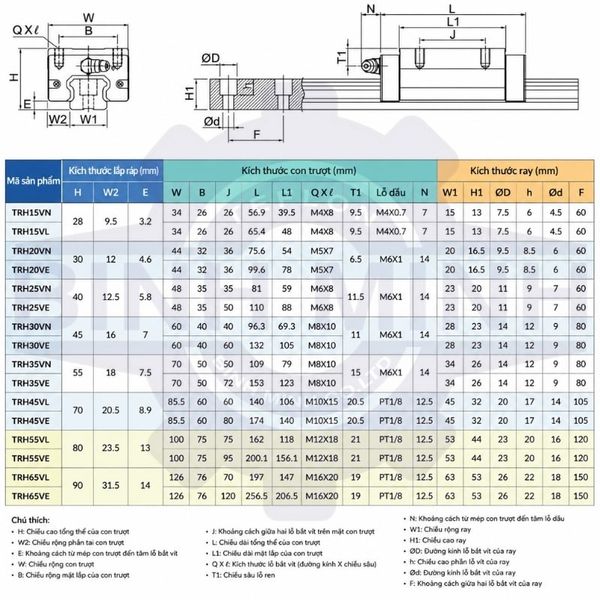

Các kích thước TRH15VN được thể hiện trong catalogue TBI gồm H 28 mm, W 34 mm, B/J 26 mm, L 56,9 mm, L1 39,5 mm, W1 15 mm, H1 13 mm và F 60 mm. Catalogue cũng công bố tải động C = 1.206 kgf, tải tĩnh Co = 2.206 kgf và khối lượng block khoảng 0,15 kg.
|
III. Đặc điểm nổi bật của con trượt TRH15VN

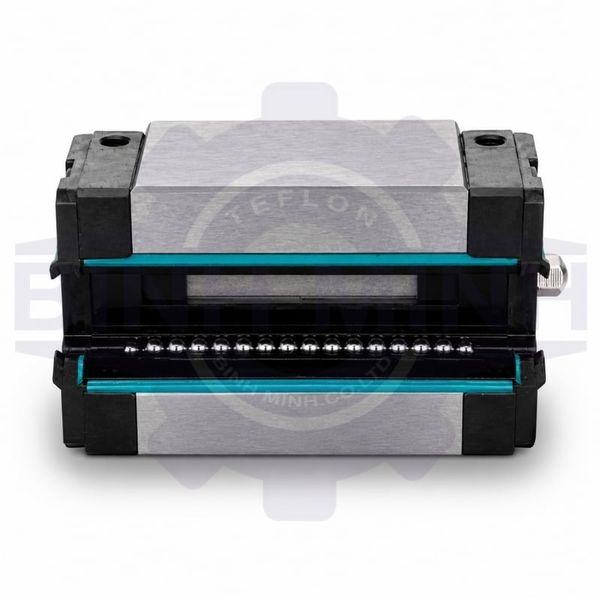

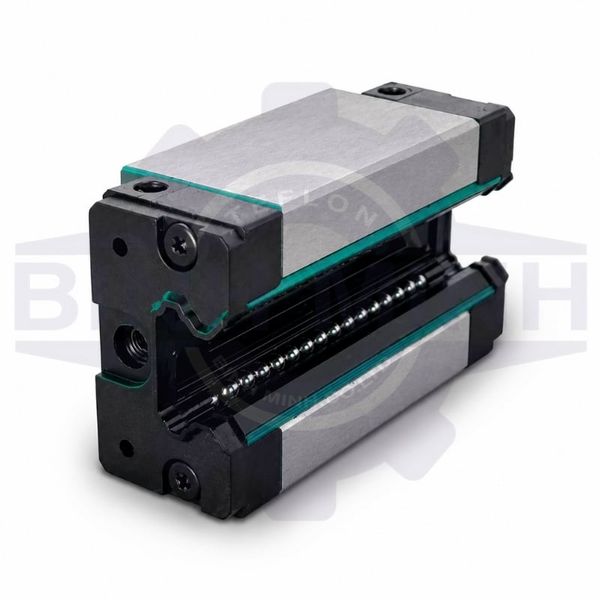

1. Thiết kế bi tuần hoàn 4 hướng
TRH15VN sử dụng hệ thống bi tuần hoàn tạo chuyển động tuyến tính với ma sát thấp. Thiết kế này giúp con trượt có khả năng chịu tải theo nhiều hướng và duy trì chuyển động ổn định.
2. Kết cấu nhỏ gọn
Với kích thước chỉ 28 × 34 mm, TRH15VN phù hợp với những hệ thống máy cần tiết kiệm không gian nhưng vẫn yêu cầu độ cứng và khả năng chịu tải tốt.
3. Độ cứng và độ bền cao
Thân block sử dụng vật liệu SCM420H, được xử lý nhiệt với độ cứng khoảng HRC 58–62, giúp tăng khả năng chống mài mòn và phù hợp với môi trường làm việc công nghiệp.
4. Chuyển động chính xác, ổn định
Hệ thống bi tuần hoàn và thiết kế rãnh dẫn hướng giúp TRH15VN tạo chuyển động tuyến tính mượt, hạn chế rung và phù hợp với các máy yêu cầu độ chính xác cao.
5. Dễ bảo trì
Con trượt có vị trí cấp dầu M4 × 0,7, thuận tiện cho việc bổ sung dầu/mỡ bôi trơn định kỳ.
IV. Ứng dụng của TRH15VN (H15VN)
Con trượt TBI TRH15VN được sử dụng trong nhiều thiết bị chuyển động tuyến tính:
- Máy CNC.
- Máy tiện CNC.
- Máy phay CNC.
- Máy cắt laser.
- Máy khắc CNC.
- Máy gia công cơ khí.
- Robot công nghiệp.
- Máy tự động hóa.
- Máy lắp ráp tự động.
- Thiết bị đo lường.
- Máy đóng gói.
- Máy Pick & Place.
- Bàn trượt tuyến tính.
- Thiết bị điện tử và bán dẫn.
Đây là dòng con trượt được sử dụng trong các hệ thống cần chuyển động tuyến tính chính xác, ổn định và khả năng chịu tải tốt.
V. TRH15VN sử dụng với ray trượt nào?
TRH15VN thuộc size 15, do đó được sử dụng với ray dẫn hướng tuyến tính TR size 15 tương thích của TBI Motion.
Khi thay thế con trượt, không nên chỉ dựa vào kích thước "15". Cần kiểm tra:
- Dòng ray TRH/TR tương thích.
- Size ray 15.
- Chiều cao lắp ráp.
- Kiểu con trượt.
- Chiều dài block.
- Độ chính xác.
- Preload.
- Kiểu phớt.
- Khoảng cách lỗ lắp.
Ví dụ, một cấu hình thương mại thường gặp là TRH15VN-XN-Z0, trong đó XN là cấu hình phớt bảo vệ và Z0 là không preload.
VI. Phân biệt TRH15VN và TRH15VL
Hai model đều thuộc size 15 nhưng chiều dài block khác nhau:
Model | Kiểu block | Chiều dài L |
TRH15VN / H15VN | Tiêu chuẩn | 56,9 mm |
TRH15VL / H15VL | Dài | 65,4 mm |
TRH15VL có block dài hơn, thường được lựa chọn khi cần tăng khả năng chịu tải/mô men so với phiên bản tiêu chuẩn.
VII. Hướng dẫn bảo dưỡng TRH15VN
Để con trượt hoạt động ổn định và kéo dài tuổi thọ:
- Bôi trơn định kỳ.
- Giữ ray sạch, không để bụi kim loại lọt vào.
- Không để nước hoặc hóa chất ăn mòn tiếp xúc lâu với block.
- Kiểm tra phớt định kỳ.
- Không để tải vượt quá khả năng thiết kế.
- Khi xuất hiện tiếng ồn hoặc chuyển động bị giật, cần kiểm tra bi, ray và tình trạng bôi trơn.
- Khi thay block nên kiểm tra đồng thời tình trạng ray.
VIII. Vì sao nên chọn con trượt TBI TRH15VN?
TRH15VN (H15VN) là lựa chọn phù hợp cho hệ thống dẫn hướng tuyến tính size 15 nhờ:
- Kích thước nhỏ gọn.
- Thân thép SCM420H độ cứng cao.
- Bi tuần hoàn 4 hướng.
- Chuyển động mượt.
- Khả năng chịu tải tốt.
- Có vị trí cấp dầu.
- Phù hợp máy CNC và tự động hóa.
- Có nhiều tùy chọn preload, phớt và cấp chính xác.
TBI cũng thiết kế dòng TR với khả năng tự cân bằng tải và độ ổn định cao, hỗ trợ tăng độ chính xác chuyển động và tuổi thọ của hệ thống dẫn hướng.
FAQ – Câu hỏi thường gặp về TRH15VN
1. TRH15VN là gì?
TRH15VN là con trượt dẫn hướng tuyến tính vuông size 15 của TBI Motion, còn được gọi là H15VN.
2. TRH15VN có kích thước bao nhiêu?
Kích thước chính của block là cao 28 mm × rộng 34 mm, chiều dài khoảng 56,9 mm.
3. Tải trọng của TRH15VN bao nhiêu?
Tải động cơ bản C = 1.206 kgf, tải tĩnh cơ bản Co = 2.206 kgf theo bảng thông số dòng TRH-V.
4. TRH15VN dùng ray size bao nhiêu?
TRH15VN sử dụng ray dẫn hướng tuyến tính size 15 tương thích với dòng TR.
5. TRH15VN và H15VN có phải cùng một sản phẩm không?
Có. H15VN là cách gọi ngắn thường được sử dụng cho model TRH15VN.
6. TRH15VN có dùng cho máy CNC được không?
Có. Đây là ứng dụng phổ biến của dòng con trượt tuyến tính TBI, đặc biệt trong máy CNC, máy gia công và thiết bị tự động hóa.
7. TRH15VN có cần bôi trơn không?
Có. Bôi trơn định kỳ giúp giảm ma sát, hạn chế mài mòn và duy trì chuyển động ổn định.
