1. SCR GMAX T-51B là gì?

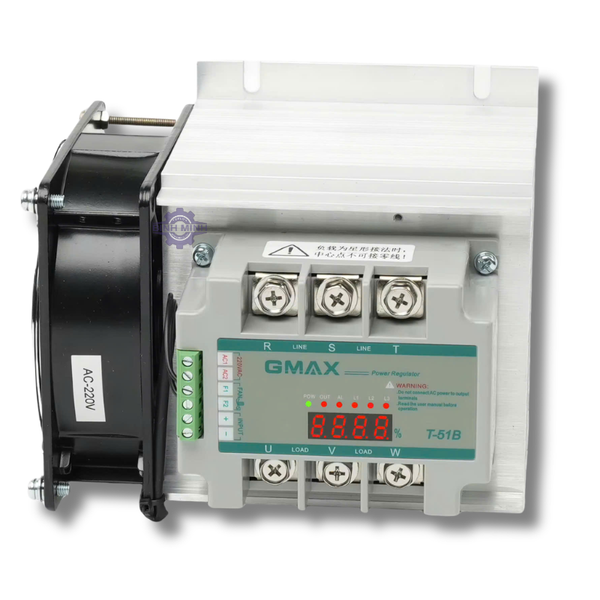

SCR GMAX T-51B là bộ điều chỉnh công suất dạng thyristor (Triac/SCR) sử dụng công nghệ vi xử lý số với màn hình LED trực quan. Khác với các dòng SCR analog truyền thống, T-51B cho phép người dùng giám sát dòng điện, điện áp và công suất theo thời gian thực.
Đây là thiết bị chuyên dụng cho tải 3 pha, được thiết kế dạng kín đúc và tản nhiệt bằng nhôm, thích hợp cho môi trường khắc nghiệt với nhiệt độ cao hoặc nhiều bụi bẩn .
2. Các Chức Năng Chính Của SCR GMAX T-51B
A. Điều Khiển Pha (Phase Control) Cao Cấp
Điểm cốt lõi của GMAX T-51B là khả năng điều khiển pha. Không giống như công tắc tơ đóng ngắt thô bạo (gây sốc nhiệt cho điện trở), T-51B có thể "cắt" dạng sóng điện áp hình sin. Chức năng này giúp công suất cấp cho tải tăng giảm từ 0% đến 100% một cách tuyến tính và êm ái .
B. Hiển Thị Số (Digital Display) Trực Quan
Đây là tính năng nổi bật của dòng "GMAX kinh tế". Màn hình số trên thiết bị cho phép:
- Giám sát giá trị dòng điện (RMS) thực tế chạy qua tải.
- Hiển thị phần trăm công suất đầu ra (Output %).
- Cảnh báo lỗi tải (quá dòng, mất pha, hoặc hỏng SCR).
C. Bảo Vệ Toàn Diện
SCR GMAX T-51B được trang bị hệ thống bảo vệ thông minh:
- Bảo vệ quá nhiệt: Gắn cảm biến nhiệt trên tản nhiệt, tự động ngắt đầu ra nếu quạt làm mát hỏng hoặc quá tải.
- Bảo vệ mất pha & mất tín hiệu: Đảm bảo an toàn cho bộ điều khiển cấp cao (PLC/Bộ điều nhiệt).
- Soft Start (Khởi động mềm): Tăng dần điện áp trong 1-2 giây đầu khi khởi động để bảo vệ điện trở và giảm sụt áp lưới.
D. Dải Công Suất Đa Dạng
Dựa trên dòng sản phẩm, T-51B có các phân khúc dòng điện phổ biến: 30A, 40A, 60A và 75A. Điều này giúp người dùng dễ dàng lựa chọn theo công suất tải thực tế (từ dưới 10KW đến khoảng 19KW cho tải điện trở 3 pha 380V) .
3. Nguyên Lý Hoạt Động của SCR GMAX T-51B
Để hiểu tại sao T-51B có thể kiểm soát nhiệt độ chính xác đến 0.1°C, chúng ta cần phân tích nguyên lý hoạt động bên trong của nó.
Bước 1: Nhận tín hiệu điều khiển (Input)
Khi bộ điều khiển nhiệt độ (PID Controller) hoặc PLC gửi tín hiệu analog (4-20mA, 0-10V) hoặc tín hiệu điện trở (Potentiometer) về SCR. Tín hiệu này đại diện cho mức nhiệt độ mong muốn. Ví dụ: Tín hiệu 50% (12mA) yêu cầu cấp một nửa công suất cho lò sấy.
Bước 2: Xử lý trong vi mạch (Trigger Circuit)
SCR GMAX T-51B sử dụng phương pháp Điều khiển pha (Phase Angle Control) hoặc Điều khiểu Burst-Fire:
- Trong chế độ pha: Mạch vi xử lý sẽ đếm thời điểm bắt đầu mỗi nửa chu kỳ điện áp (điểm 0 Volt). Khi nhận tín hiệu 50%, SCR sẽ không bật ngay tại điểm 0. Thay vào đó, nó sẽ trì hoãn (delay) một khoảng thời gian nhất định. Càng delay lâu (góc kích lớn), điện áp đầu ra càng nhỏ.
- Tác động vật lý: Bằng cách cắt bỏ phần đầu của sóng sin, năng lượng trung bình cấp cho thanh điện trở giảm xuống. Điều này khiến thanh điện trở không nóng hết công suất, từ đó nhiệt độ lò giảm .
Bước 3: Kích dẫn SCR (Output)
Sau khi tính toán góc kích (ví dụ: cần kích ở góc 90 độ), mạch phát xung sẽ cấp dòng vào cực G (Gate) của SCR. Lúc này, SCR chuyển từ trạng thái "Chặn" sang "Dẫn điện" hoàn toàn. Dòng điện sẽ chảy từ lưới qua SCR và cấp cho tải (Lò nhiệt, Bóng hồng ngoại).
Bước 4: Điều chỉnh và Ổn định
Do cấu tạo đặc biệt, một khi SCR đã dẫn, nó sẽ tự duy trì trạng thái dẫn ngay cả khi mất tín hiệu Gate (giống như chốt khóa). Nó chỉ tắt khi dòng điện đi qua nó về 0 (cuối mỗi nửa chu kỳ dòng điện – tần số 50Hz). Đến nửa chu kỳ tiếp theo, quá trình tính toán và kích lại từ đầu.
4. Ứng Dụng Thực Tế
Nhờ nguyên lý điều khiển pha và chức năng hiển thị số, SCR GMAX T-51B chiếm ưu thế tuyệt đối trong các ngành:
- Ngành Nhựa & Cao su: Điều khiển nhiệt độ đầu đùn, ống gia nhiệt máy ép nhựa để giữ nhiệt độ ổn định, không bị quá điều chỉnh (overshoot).
- Ngành Dệt nhuộm: Sấy khô và ổn định nhiệt độ.
- Ngành Gia công thực phẩm: Lò nướng công nghiệp, máy sấy nông sản.
- Hệ thống HVAC: Điều khiển điện trở sưởi trong hệ thống xử lý khí tươi.
5. Lưu ý khi lựa chọn (Công thức tính dòng điện)
Theo khuyến cáo từ nhà sản xuất GMAX, để thiết bị hoạt động bền bỉ và không phát sinh lỗi bảo hành, bạn cần chọn đúng dòng điện SCR dựa trên tải.
Công thức chọn dòng cho SCR T-51B (Tải thuần trở 380V):
Dòng SCR = [ (Công suất tải KW x 1000) / (380V x 1.732) ] x Hệ số an toàn (2-2.5 lần)
Ví dụ: Nếu bạn có lò nhiệt 3 pha 10KW, dòng làm việc thực tế rơi vào khoảng 15.2A. Để an toàn cho SCR, bạn nên chọn dòng 30A hoặc 40A để đảm bảo tản nhiệt tốt và tăng tuổi thọ .
SCR GMAX T-51B không chỉ đơn thuần là một công tắc tĩnh (Static Switch) để thay thế Contactor và SSR (Solid State Relay) truyền thống. Với chức năng hiển thị số giám sát tại chỗ và nguyên lý điều khiển pha mượt mà, đây là giải pháp hoàn hảo cho các nhà máy muốn nâng cấp hệ thống điều khiển nhiệt độ nhưng vẫn phải đảm bảo yếu tố kinh tế.
Việc hiểu rõ cách SCR hoạt động sẽ giúp bạn tối ưu được quá trình gia nhiệt, tiết kiệm điện năng đáng kể so với phương pháp đóng ngắt thô bằng cầu dao bán dẫn.
