Trong thời đại công nghiệp 4.0 và tự động hóa lên ngôi, việc đảm bảo an toàn cho con người cũng như tối ưu vận hành máy móc chưa bao giờ quan trọng hơn thế. Một trong những thiết bị đóng vai trò then chốt trong việc tạo ra những "vùng an toàn" thông minh chính là Cảm biến vùng (Area Sensor).
1. Cảm biến vùng là gì?
Cảm biến vùng là một thiết bị điện tử chuyên dụng được thiết kế để giám sát và phát hiện sự hiện diện của vật thể hoặc con người trong một khu vực xác định trước .
Không giống như các cảm biến quang điện thông thường chỉ phát hiện tại một điểm, cảm biến vùng tạo ra một "bức tường ánh sáng" hoặc một tấm chắn để bảo vệ toàn bộ một vùng không gian. Thiết bị này được ví như một "hàng rào vô hình" nhưng cực kỳ nhạy bén, có thể nhìn thấy sự xâm nhập từ mọi hướng trong vùng quét. Chúng thường được sử dụng phổ biến trong các dây chuyền sản xuất, robot công nghiệp và cổng tự động .
2. Cấu tạo của cảm biến vùng
Để hiểu được tại sao cảm biến vùng lại có độ chính xác và độ tin cậy cao, chúng ta cần nhìn vào cấu trúc phần cứng của nó. Một bộ cảm biến vùng tiêu chuẩn thường bao gồm các thành phần chính sau:

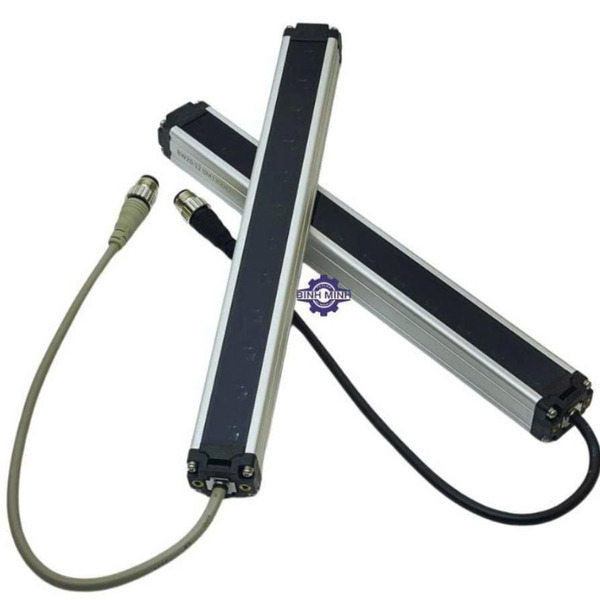

- Bộ phát (Emitter): Đây là cụm chứa các LED phát ra tia hồng ngoại hoặc tia laser. Các tia này được sắp xếp thành một hàng dọc, tạo thành một mặt phẳng ánh sáng liên tục .
- Bộ thu (Receiver): Nằm đối diện với bộ phát, bộ thu có nhiệm vụ "bắt" các tia sáng đó. Mạch điện tử bên trong liên tục kiểm tra cường độ và sự tồn tại của chùm tia .
- Bộ vi xử lý & Mạch điều khiển: Bộ não của thiết bị, xử lý tín hiệu từ bộ thu và đưa ra quyết định (ví dụ: cắt tín hiệu dừng máy hoặc bật cảnh báo). Các dòng cao cấp có khả năng lọc nhiễu để tránh báo động sai .
- Khung nhôm & Vỏ bảo vệ: Vì hoạt động trong môi trường công nghiệp khắc nghiệt, thiết bị thường được bọc trong khung nhôm chắc chắn, đạt tiêu chuẩn chống bụi/nước như IP65 hoặc IP67 .
3. Nguyên lý hoạt động của cảm biến vùng
Nguyên lý hoạt động của cảm biến vùng tương đối đơn giản nhưng cực kỳ hiệu quả. Nó hoạt động dựa trên nguyên lý chiếu sáng - thu nhận và phát hiện gián đoạn.
Quy trình hoạt động diễn ra như sau:

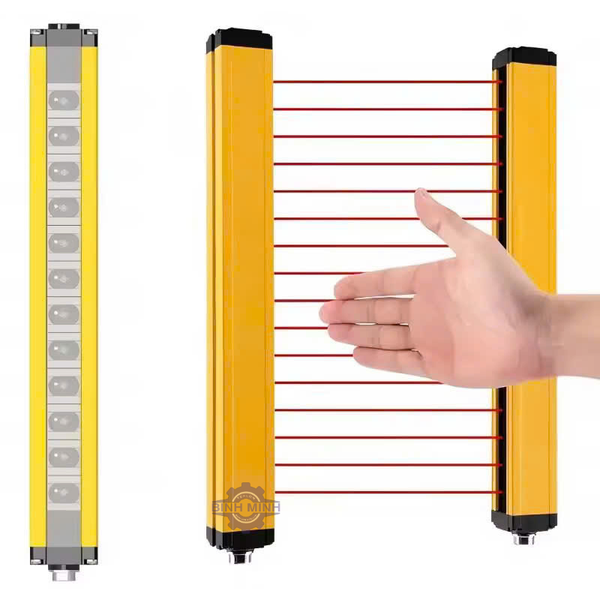

- Tạo lưới bảo vệ: Bộ phát liên tục chiếu các chùm tia hồng ngoại về phía bộ thu. Giữa chúng hình thành một "tấm màn" hoặc một "vùng giám sát" .
- Giám sát liên tục: Bộ thu liên tục "quan sát" các tia sáng này. Ở trạng thái bình thường, toàn bộ tia sáng đến được bộ thu, hệ thống báo hiệu an toàn.
- Phát hiện xâm nhập: Khi có bất kỳ vật thể nào (như tay người, chi tiết sản phẩm) đi vào vùng giám sát, nó sẽ cắt (che khuất) ít nhất một trong số các tia sáng đó .
- Kích hoạt tín hiệu: Sự gián đoạn này lập tức được bộ vi xử lý ghi nhận. Thời gian phản hồi cực nhanh (thường chỉ vài mili giây).
- Đưa ra lệnh: Ngay lập tức, cảm biến gửi tín hiệu điện (thường là ngắt mạch) đến bộ điều khiển trung tâm (PLC hoặc Relay an toàn) để dừng máy móc, phát còi báo động hoặc kích hoạt biện pháp an toàn khác .
Một điểm đặc biệt: Khác với cảm biến thường, cảm biến vùng an toàn có chức năng tự giám sát (self-diagnosis). Nếu bộ phát hay bộ thu bị lỗi hoặc bị bẩn quá mức, thiết bị sẽ tự động chuyển sang trạng thái lỗi và yêu cầu dừng máy để đảm bảo an toàn tuyệt đối .
4. Ứng dụng của cảm biến vùng trong công nghiệp
Cảm biến vùng có mặt ở hầu hết các nhà máy thông minh hiện nay với các ứng dụng đa dạng:
4.1. Bảo vệ an toàn cho con người

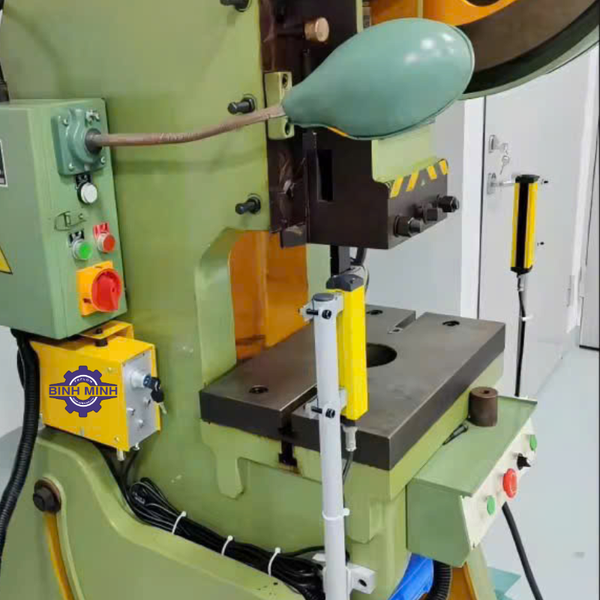

Đây là chức năng quan trọng nhất. Thay vì rào chắn cơ khí cồng kềnh, cảm biến vùng được lắp tại các cửa ra vào khu vực máy ép, máy dập, robot hàn. Khi tay hoặc cơ thể người xâm nhập vùng nguy hiểm, máy sẽ dừng ngay lập tức, tránh tai nạn lao động .
4.2. Phát hiện và đếm sản phẩm (Logistics)
Trong dây chuyền băng tải, cảm biến vùng phát hiện sản phẩm rơi khỏi thùng hoặc đếm số lượng sản phẩm đi qua một cách chính xác, kể cả khi sản phẩm nằm ở vị trí lệch tâm .
4.3. Kiểm soát ra vào và Cổng tự động
Sử dụng để mở cửa tự động khi phát hiện người đi qua, hoặc ngược lại, phát hiện vật cản để tránh kẹt cho cửa cuốn, cửa kính tự động .
4.4. Điều khiển Robot và AGV
Khung xe AGV (xe tự hành) sử dụng cảm biến vùng để dò đường, tránh va chạm với người hoặc vật cản trong nhà máy .
Cảm biến vùng không chỉ là một thiết bị an toàn bắt buộc theo tiêu chuẩn lao động mà còn là công cụ giúp tối ưu hóa hiệu suất nhà máy. Việc đầu tư vào một hệ thống màn chắn sáng chất lượng cao giúp doanh nghiệp giảm thiểu rủi ro tai nạn, tăng năng suất nhờ rút ngắn thời gian tiếp cận máy móc (không cần tháo lắp rào chắn cơ khí) và nâng cao uy tín thương hiệu .
