Cảm Biến Tiệm Cận Là Gì? Chức Năng Và Nguyên Lý Hoạt Động

1. Cảm biến tiệm cận là gì?

Cảm biến tiệm cận (Proximity Sensor) là thiết bị điện tử có khả năng phát hiện sự hiện diện của một vật thể ở một khoảng cách nhất định mà không cần tiếp xúc vật lý.

Thay vì chạm vào đối tượng, cảm biến này sử dụng các trường điện từ, sóng âm, tia hồng ngoại hoặc tia laser để nhận biết khi vật thể tiến vào vùng “tiệm cận” (vùng phát hiện). Ngay sau đó, nó sẽ gửi tín hiệu điện (dạng ON/OFF hoặc tương tự) về bộ điều khiển trung tâm.

2. Chức năng chính của cảm biến tiệm cận

Cảm biến tiệm cận không chỉ đơn thuần “phát hiện có vật”. Dưới đây là các chức năng cốt lõi:

a. Phát hiện không tiếp xúc

• Ứng dụng: Trong môi trường sạch (sản xuất chip, thực phẩm), vật liệu dễ vỡ hoặc nguy hiểm (hóa chất, nhiệt độ cao).
• Lợi ích: Không mài mòn cơ khí, tuổi thọ cao, an toàn.

b. Đếm sản phẩm & kiểm soát tồn kho

• Dùng trong băng tải công nghiệp: đếm chai, lon, linh kiện điện tử.
• Cảm biến phát xung mỗi lần sản phẩm đi qua vùng phát hiện.

c. Xác định vị trí & hành trình

• Kiểm tra vị trí đóng/mở cửa thang máy, cửa tự động.
• Giới hạn hành trình piston trong máy CNC, robot công nghiệp.

d. Phân loại vật liệu (với cảm biến điện dung/từ tính)

• Nhận biết vật thể kim loại/non-metal (plastic, gỗ, thủy tinh, chất lỏng).
• Ứng dụng trong máy phân loại rác thải, kiểm tra phôi liệu.

e. An toàn lao động

• Cảm biến gắn trên máy móc nguy hiểm: tự động dừng khi tay người tiến vào vùng nguy hiểm.

f. Tiết kiệm năng lượng (IoT & điện tử tiêu dùng)

• Điện thoại thông minh: tắt màn hình khi áp tai để tránh bấm nhầm.
• Vòi nước tự động, đèn cảm ứng, nhà vệ sinh thông minh.

3. Nguyên lý hoạt động chi tiết theo từng loại

Tùy thuộc vào công nghệ sử dụng, cảm biến tiệm cận có nguyên lý hoạt động rất khác nhau. Dưới đây là 4 loại phổ biến nhất:

3.1. Cảm biến tiệm cận điện cảm (Inductive Proximity Sensor)

Phát hiện: Kim loại (sắt, thép, đồng, nhôm…).

Nguyên lý:

• Cảm biến tạo ra từ trường tần số cao qua cuộn dây bên trong.
• Khi vật kim loại vào gần → từ trường bị xáo trộn → tạo dòng điện xoáy (Foucault) trong vật kim loại.
• Sự thay đổi năng lượng dao động được mạch phát hiện → ngõ ra chuyển trạng thái.

Đặc điểm:

• Khoảng cách phát hiện: 0.5 – 40 mm (thông dụng).
• Bền, chống bụi/dầu/nước tốt.

3.2. Cảm biến tiệm cận điện dung (Capacitive Proximity Sensor)

Phát hiện: Cả kim loại và phi kim (nhựa, thủy tinh, gỗ, chất lỏng, bột).

Nguyên lý:

• Cảm biến hoạt động như một tụ điện – hai bản cực: bản cực của cảm biến và vật thể (hoặc mặt đất).
• Khi vật thể tiến vào vùng điện trường → hằng số điện môi trung bình thay đổi → điện dung thay đổi.
• Mạch đo phát hiện sự thay đổi này → kích hoạt tín hiệu ngõ ra.

Lưu ý: Dễ bị ảnh hưởng bởi độ ẩm, nhiệt độ.

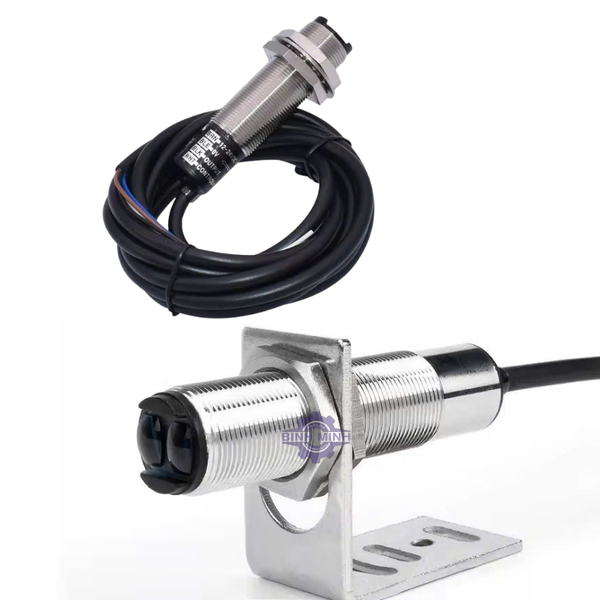

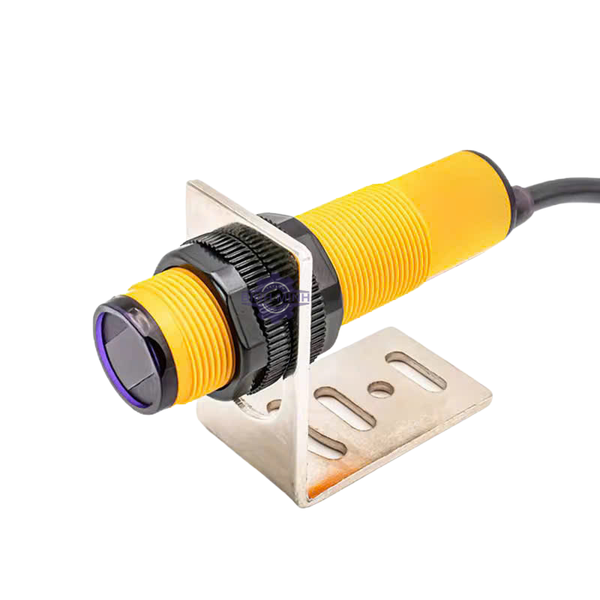

3.3. Cảm biến tiệm cận quang (Photoelectric Proximity Sensor)

Nguyên lý: Dùng tia hồng ngoại hoặc laser. Gồm 3 dạng:

• Phát – thu riêng (Through‑beam): Vật cắt tia sáng → phát hiện.
• Phản xạ gương (Retro‑reflective): Tia phản xạ từ gương ngược lại; vật chắn khiến không nhận tín hiệu.
• Phản xạ trực tiếp (Diffuse): Tia từ cảm biến phản xạ qua vật thể → thu trực tiếp.

Ứng dụng: Khoảng cách xa đến vài mét, phát hiện vật trong suốt.

3.4. Cảm biến siêu âm (Ultrasonic Proximity Sensor)

Nguyên lý:

• Phát sóng âm tần số cao (40 kHz – 200 kHz).
• Đo thời gian sóng phản hồi từ vật thể.
• Tính khoảng cách theo công thức: *d = (v × t) / 2* (v: vận tốc âm thanh).

Ưu điểm: Phát hiện vật trong suốt, không phụ thuộc màu sắc/bề mặt; hoạt động tốt trong môi trường bụi.

4. So sánh nhanh các loại cảm biến tiệm cận

5. Ứng dụng thực tế phổ biến

• Công nghiệp ô tô: Phát hiện vị trí chi tiết trên dây chuyền lắp ráp.
• Hệ thống bãi đỗ xe thông minh: Cảm biến siêu âm phát hiện xe đã đỗ.
• Robot tự hành (AGV): Tránh va chạm, phát hiện tường/vật cản.
• Điện thoại thông minh, đồng hồ thông minh: Cảm biến tiệm cận hồng ngoại tắt màn lúc gọi.
• Thiết bị gia dụng: Đáy robot hút bụi dò cầu thang; vòi nước cảm ứng; tủ lạnh thông minh.

6. Lưu ý khi chọn cảm biến tiệm cận

• Chất liệu cần phát hiện → chọn loại điện cảm (kim loại) hay điện dung/quang/siêu âm (phi kim).
• Khoảng cách phát hiện (mm hay mét).
• Môi trường: Nhiệt độ cao, ẩm ướt, hóa chất, bụi.

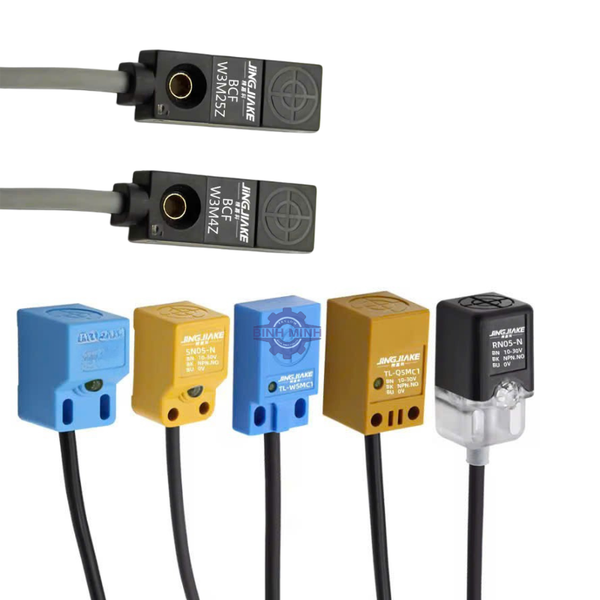

• Kích thước vỏ (dạng tròn M8, M12, M18, M30 hoặc vuông).
• Loại ngõ ra: NPN, PNP, analog (khoảng cách), IO-Link.

Cảm biến tiệm cận là một mắt xích quan trọng trong tự động hóa, IoT và an toàn thông minh. Hiểu rõ chức năng (phát hiện không tiếp xúc, đếm, định vị, an toàn) cùng nguyên lý hoạt động theo từng loại (điện cảm, điện dung, quang điện, siêu âm) giúp bạn lựa chọn đúng sản phẩm cho hệ thống của mình, kéo dài tuổi thọ và tối ưu chi phí.
