Các ký hiệu trên biến tần có ý nghĩa gì luôn là vấn đề mà người dùng quan tâm. Bởi các thông số đó giúp cho chúng ta lựa chọn được loại sản phẩm đúng với mục đích sử dụng. Để hiểu hơn về những ký hiệu đó hãy tham khảo bài viết sau:

Tại sao biến tần có thể làm thay đổi tốc độ động cơ?

Biến tần đem đến nhiều lợi ích trong việc sử dụng các thiết bị máy móc. Bởi biến tần có thể thay đổi tốc độ của motor giảm tốc nhờ công thức sau:

  • Công thức tính tốc độ của động cơ: n=60f/p

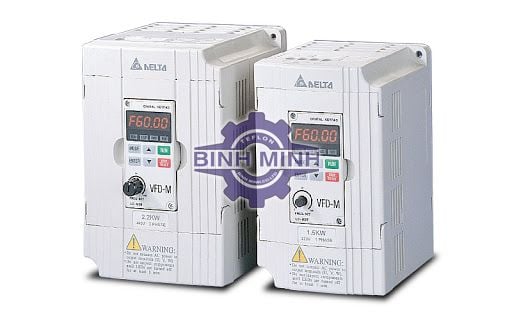

các ký hiệu trên biến tần

Biến tần thay đổi dẫn đến motor thay đổi vận tốc

Trong đó, f là tần số và p là cặp cực của động cơ. Thường thì p=2. Từ công thức này chúng ta sẽ thấy tần số thay đổi kéo theo tốc độ thay đổi. Do đó mà chúng ta có thể thay đổi tần số từ 1Hz - 50 Hz. Hoặc có thể nhiều hơn đến 60Hz, thậm chí là 400Hz. Đối với động cơ chạy tốc độ cao ở các nhà máy CNC thì tần số có thể thay đổi nhiều hơn.

Các ký hiệu trên biến tần khi cài đặt

Biến tần có nhiều loại với các thông số khác nhau. Nên chúng ta sẽ dựa vào các thông số đó mà cài đặt biến tần sao cho phù hợp. Sau đây là những thông số cài đặt cho biến tần.

Cài thông số bằng cách chọn Run/Stop

Ký hiệu này trên biến tần giúp chúng ta cài đặt được biến tần nhờ các phím hoặc chân điều khiển bên ngoài. Đa phần tài liệu của biến tần sẽ là tiếng anh. Nên chúng ta cần tìm hiểu cụm từ để dễ dàng sử dụng và cài đặt được biến tần. Khi cài đặt biến tần với ký hiệu Run/stop có các lựa chọn như sau:

  • 0: Keypad: là phím Run/stop trên bàn phím.
  • 1: External Run/stop control bên ngoài.
  • 2: Communication: Run/stop qua cổng RS485.

ký hiệu biến tần

Các ký hiệu trên biến tần giúp việc sử dụng dễ dàng hơn

Thời gian tăng tốc và thời gian giảm tốc

Để chọn thời gian tăng tốc trên biến tần sẽ có ký hiệu Run. Chúng ta nhấn vào run để mô tơ chạy từ 0 Hz - 50 Hz. Thường thì biến tần sẽ mặc định chạy 10 giây. Thời gian giảm tốc sẽ nhấn ký hiệu Stop. Trong biến tần hiện nay có thông số cài đặt bỏ qua chế độ Deceleration. Chúng ta chọn Fee Run để motor giảm tốc ngừng tự do.

Chọn lựa cách thay đổi tần số

Những ký hiệu trên biến tần để thay đổi tần số tuỳ vào từng hãng khác nhau. Thường thì biến tần sẽ có các thông số để lựa chọn như sau:

  • 0: Keypad để thay đổi tần số bằng nút lên xuống ở trên bàn phím.
  • 1: Potentiometer on keypad để thay đổi tần số bằng cách vặn núm.
  • 2: External AVI analog signal Input để thay đổi tần số bằng tín hiệu biến trở. Hoặc sử dụng phím 0-10VDC.
  • 3: External ACI analog signal input thay đổi tần số biến tần bằng tín hiệu từ 4-20mA.
  • 4: Communication setting frequency thay đổi tần số bằng RS485.
  • 5: PID output frequency thay đổi tần số bằng các tín hiệu hồi tiếp PID.

thông số trên biến tần

Biến tần có nhiều thông số tương ứng từng chức năng

Qua những ký hiệu trên biến tần trên giúp bạn cài đặt biến tần dễ dàng hơn. Đồng thời hiểu cơ bản về cách sử dụng biến tần sao cho đúng với mục đích sử dụng.

Lời kết

Các ký hiệu trên biến tần và cách sử dụng đều được chia sẻ qua các mục trên. Qua đó bạn hiểu hơn về những thông số mà biến tần cung cấp để tiện cho việc sử dụng. Để mua biến tần và cài đặt thành công hãy liên hệ đến Băng tải Bình Minh. Đơn vị chuyên cung cấp biến tần đa dạng đến tay người dùng. Sản phẩm chất lượng với giá rẻ.

Để được tư vấn và mua biến tần chất lượng hãy liên hệ đến số 0944 638 118 để được tư vấn. Mong rằng những chia sẻ về các ký hiệu của biến tần qua các mục trên giúp ích cho bạn.
