I. Bơm thủy lực VPKCF-30-A4 là gì ?

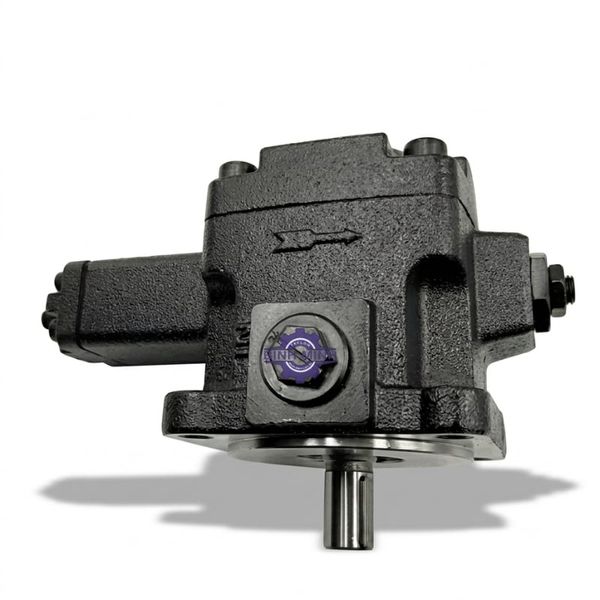

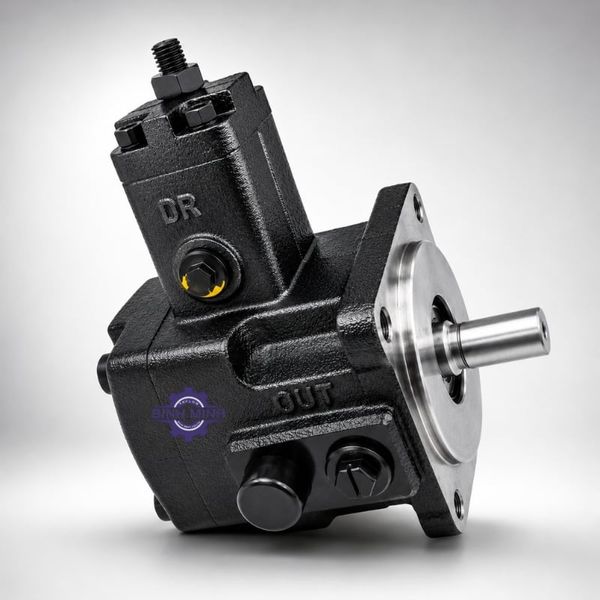

Bơm thủy lực VPKCF-30-A4 là dòng bơm cánh gạt biến thiên (Variable Displacement Vane Pump) được sử dụng trong nhiều hệ thống thủy lực công nghiệp, máy gia công cơ khí, máy ép, máy công cụ và các thiết bị yêu cầu khả năng điều chỉnh lưu lượng, áp suất.
VPKCF-30-A4 thuộc dòng VPKC F30, được thiết kế dạng bơm cánh gạt lưu lượng biến thiên, có khả năng điều chỉnh lưu lượng và áp suất để đáp ứng nhu cầu vận hành của hệ thống. Dòng VPKC-F30 có các cấu hình lưu lượng và dải điều chỉnh áp suất khác nhau, trong đó A4 là cấu hình áp suất 50–70 kgf/cm² theo bảng mã của dòng sản phẩm.
II. Thông số kỹ thuật bơm VPKCF-30-A4
Thông số | Giá trị |
Model | |
Dòng sản phẩm | VPKC-F30 |
Loại bơm | Bơm cánh gạt biến thiên |
Nguyên lý | Variable Displacement Vane Pump |
Lưu lượng danh định | 30 L/phút tại 1.800 vòng/phút |
Dải điều chỉnh áp suất | 50–70 kgf/cm² |
Áp suất làm việc | Khoảng 49–68,6 bar |
Tốc độ tham khảo | 1.800 vòng/phút |
Kiểu bơm | Bơm đơn |
Kiểu lắp | Mặt bích |
Cổng hút | 3/4" |
Cổng áp suất | 1/2" |
Cổng xả dầu / Drain | 1/4" |
Điều chỉnh lưu lượng | Có |
Điều chỉnh áp suất | Có |
Kiểu trục | Tùy cấu hình mã hàng |
Chiều quay | Cần đối chiếu đúng phiên bản trước khi lắp |
Ứng dụng | Hệ thống thủy lực công nghiệp |

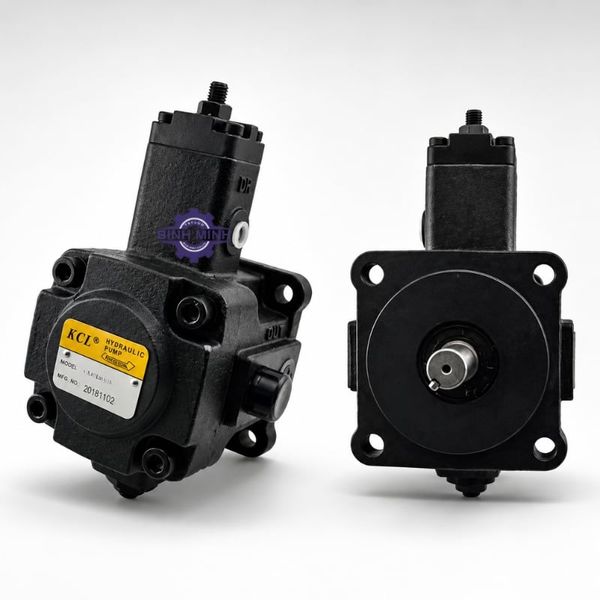

Thương hiệu | KCL |

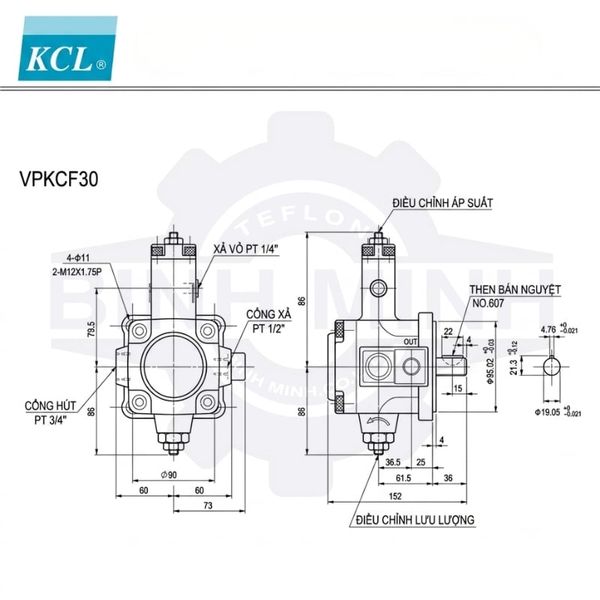

Tài liệu kỹ thuật của dòng VPKC-F30-A4 thể hiện rõ các cổng hút 3/4" BSP, áp suất 1/2" BSP và drain 1/4" BSP; bản vẽ cũng thể hiện cơ cấu điều chỉnh áp suất và điều chỉnh lưu lượng.
Lưu ý: Mã VPKCF-30-A4 có thể được nhà cung cấp ghi theo nhiều cách như VPKC-F30-A4, VPKC F30 A4 hoặc VPKCF30A4. Khi thay thế thực tế nên kiểm tra toàn bộ mã trên tem bơm, chuẩn ren, kiểu trục và cấu hình lắp đặt.
III. Cấu tạo của bơm VPKCF-30-A4
Bơm VPKCF-30-A4 được cấu tạo từ các bộ phận chính:
- Thân bơm.
- Rotor.
- Cánh gạt.
- Vòng cam.
- Trục dẫn động.
- Buồng hút.
- Buồng áp suất.
- Cơ cấu điều chỉnh lưu lượng.
- Cơ cấu điều chỉnh áp suất.
- Cổng hút dầu.
- Cổng dầu ra áp suất cao.
- Cổng xả dầu về thùng.
- Gioăng và phớt làm kín.
Trong quá trình hoạt động, dầu thủy lực được hút từ thùng dầu vào buồng hút. Rotor quay kéo các cánh gạt chuyển động theo vòng cam, tạo ra sự thay đổi thể tích trong các khoang bơm để hút và đẩy dầu vào hệ thống.
IV. Ưu điểm của bơm thủy lực VPKCF-30-A4
1. Lưu lượng 30 L/phút
VPKCF-30-A4 thuộc cỡ F30 với lưu lượng danh định 30 L/phút tại 1.800 vòng/phút, phù hợp với nhiều hệ thống thủy lực công nghiệp có nhu cầu lưu lượng trung bình.
2. Có khả năng điều chỉnh lưu lượng
Thiết kế bơm cánh gạt biến thiên cho phép điều chỉnh lượng dầu cung cấp, giúp hệ thống hoạt động linh hoạt hơn so với bơm lưu lượng cố định.
3. Dải áp suất A4
Trong hệ thống mã hóa của VPKC, A4 tương ứng dải điều chỉnh áp suất 50–70 kgf/cm², tương đương khoảng 49–68,6 bar.
4. Kết cấu mặt bích chắc chắn
Dòng VPKC-F30 được thiết kế dạng flange type, thuận tiện khi lắp đặt trên cụm truyền động và các hệ thống thủy lực công nghiệp. Bản vẽ kỹ thuật thể hiện kích thước lắp đặt, vị trí các cổng và vị trí điều chỉnh lưu lượng/áp suất.
5. Dễ lựa chọn cấu hình

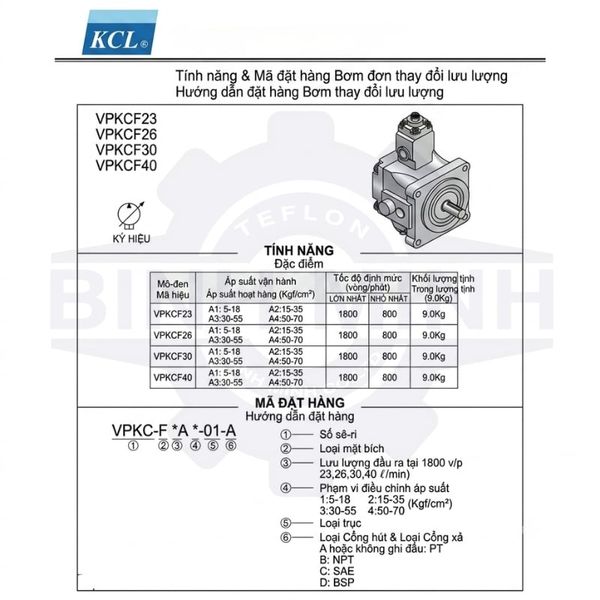

Dòng VPKC có nhiều tùy chọn về lưu lượng, áp suất, kiểu trục và chuẩn cổng. Theo bảng mã, F30 có thể kết hợp với các cấp điều chỉnh áp suất khác nhau và nhiều kiểu cổng như PT, NPT, SAE hoặc BSP.
V. Ứng dụng của VPKCF-30-A4
Bơm thủy lực VPKCF-30-A4 có thể được sử dụng trong:
- Máy gia công cơ khí.
- Máy tiện.
- Máy phay.
- Máy mài.
- Máy ép thủy lực.
- Máy ép nhựa.
- Máy ép cao su.
- Máy dập.
- Máy cắt.
- Máy đóng gói.
- Máy công cụ.
- Hệ thống nâng hạ.
- Hệ thống kẹp thủy lực.
- Dây chuyền sản xuất tự động.
- Hệ thống điều khiển thủy lực công nghiệp.
Dòng VPKC được phân loại cho các ứng dụng bơm thủy lực biến thiên và có nhiều cấu hình phục vụ hệ thống máy móc công nghiệp.
VI. Cổng kết nối VPKCF-30-A4
Đối với cấu hình VPKC-F30-A4-BSP, catalogue kỹ thuật thể hiện:
Cổng hút: 3/4" BSP
Cổng áp suất: 1/2" BSP
Cổng Drain: 1/4" BSP
Ngoài phiên bản BSP, dòng VPKC-F30-A4 còn có cấu hình sử dụng chuẩn cổng khác. Ví dụ bản VPKC-F30-A4-C sử dụng cổng SAE. Vì vậy, cần kiểm tra hậu tố đầy đủ của bơm trước khi mua hoặc thay thế.
VII. Bảng đặc tính lưu lượng và hướng dẫn lắp đặt bơm VPKCF-30-A4
1. Hướng dẫn lắp đặt bơm VPKCF-30-A4
Để bơm hoạt động ổn định, cần thực hiện đúng các bước:
- Kiểm tra model và chiều quay của bơm.
- Kiểm tra kiểu trục và khớp nối với động cơ.
- Lắp bơm chắc chắn trên mặt bích.
- Kết nối đúng đường hút, đường áp suất và đường drain.
- Đảm bảo đường ống hút không bị rò khí.
- Sử dụng dầu thủy lực phù hợp.
- Làm sạch đường ống trước khi đưa vào vận hành.
- Kiểm tra mức dầu trong thùng.
- Khởi động hệ thống ở chế độ tải thấp.
- Kiểm tra áp suất, lưu lượng và tiếng ồn của bơm.
Không nên tự ý thay đổi cấu hình hoặc đấu nối khác với thiết kế của nhà sản xuất.
2. Bảng đặc tính lưu lượng bơm dòng VPKCF
Model | Áp suất vận hành | Tốc độ định mức (vòng/phút) | Khối lượng tịnh | ||
Lớn nhất | Nhỏ nhất | ||||
VPKCF8 | A1:5-18 | A2:15-35 | 1800 | 800 | 4,8kg |
VPKCF12 | A1: 5-18 | A2:15-35 | 1800 | 800 | 4,8kg |
VPKCF15 | A1: 5-18 | A2:15-35 | 1800 | 800 | 5,2kg |
VPKCF20 | A1: 5-18 | A2:15-35 | 1800 | 800 | 5,2kg |
VPKCF23 | A1: 5-18 | A2:15-35 | 1800 | 800 | 9,0Kg |
VPKCF26 | A1: 5-18 | A2:15-35 | 1800 | 800 | 9,0Kg |
VPKCF30 | A1: 5-18 | A2:15-35 | 1800 | 800 | 9,0Kg |
VPKCF40 | A1: 5-18 | A2:15-35 | 1800 | 800 | 9,0Kg |
VIII. Những lưu ý khi sử dụng bơm VPKCF-30-A4
Để tăng tuổi thọ bơm, cần chú ý:
- Sử dụng dầu thủy lực sạch.
- Không để bơm chạy trong tình trạng thiếu dầu.
- Hạn chế để dầu bị nhiễm nước hoặc tạp chất.
- Thường xuyên kiểm tra bộ lọc dầu.
- Kiểm tra rò rỉ tại các đầu nối.
- Không vận hành vượt quá thông số thiết kế.
- Kiểm tra tình trạng trục và khớp nối định kỳ.
- Khi bơm phát ra tiếng ồn bất thường cần kiểm tra ngay đường hút, mức dầu và tình trạng bên trong bơm.
IX. Vì sao nên chọn VPKCF-30-A4?
VPKCF-30-A4 là lựa chọn phù hợp cho những hệ thống cần bơm thủy lực cánh gạt biến thiên, lưu lượng khoảng 30 L/phút và khả năng điều chỉnh áp suất trong dải A4.
Thiết kế có điều chỉnh lưu lượng, điều chỉnh áp suất và nhiều lựa chọn cấu hình giúp dòng bơm VPKC dễ tích hợp vào các hệ thống thủy lực công nghiệp khác nhau.
FAQ – Câu hỏi thường gặp
1. VPKCF-30-A4 là loại bơm gì?
VPKCF-30-A4 là bơm thủy lực cánh gạt biến thiên (Variable Displacement Vane Pump) thuộc dòng VPKC-F30.
2. VPKCF-30-A4 có lưu lượng bao nhiêu?
Model F30 có lưu lượng danh định 30 L/phút tại 1.800 vòng/phút theo bảng thông số của dòng VPKC.
3. A4 trong VPKCF-30-A4 có nghĩa là gì?
Trong hệ thống mã hóa của dòng VPKC, A4 tương ứng dải điều chỉnh áp suất 50–70 kgf/cm², tương đương khoảng 49–68,6 bar.
4. VPKCF-30-A4 dùng cho máy nào?
Bơm có thể sử dụng cho máy công cụ, máy ép, máy gia công cơ khí, máy đóng gói, hệ thống nâng hạ, hệ thống kẹp và nhiều thiết bị thủy lực công nghiệp.
5. Cổng hút của VPKCF-30-A4 là bao nhiêu?
Với phiên bản VPKC-F30-A4-BSP, cổng hút là 3/4" BSP.
6. Cổng áp suất VPKCF-30-A4 bao nhiêu?
Phiên bản BSP sử dụng cổng áp suất 1/2" BSP.
7. Cổng Drain của VPKCF-30-A4 là bao nhiêu?
Phiên bản BSP sử dụng cổng Drain 1/4" BSP.
8. VPKCF-30-A4 có điều chỉnh lưu lượng không?
Có. Dòng VPKC là bơm cánh gạt biến thiên, có cơ cấu điều chỉnh lưu lượng. Bản vẽ kỹ thuật thể hiện riêng vị trí Volume Adjustment và Pressure Adjustment.
9. Có những kiểu cổng nào cho VPKC-F30?
Dòng VPKC có nhiều lựa chọn chuẩn cổng như PT, NPT, SAE và BSP, tùy cấu hình mã hàng.
10. Khi mua VPKCF-30-A4 cần cung cấp thông tin gì?
Nên cung cấp đầy đủ model trên tem bơm, hình ảnh bơm, kiểu trục, chuẩn ren và kích thước lắp đặt để đảm bảo lựa chọn đúng phiên bản.
