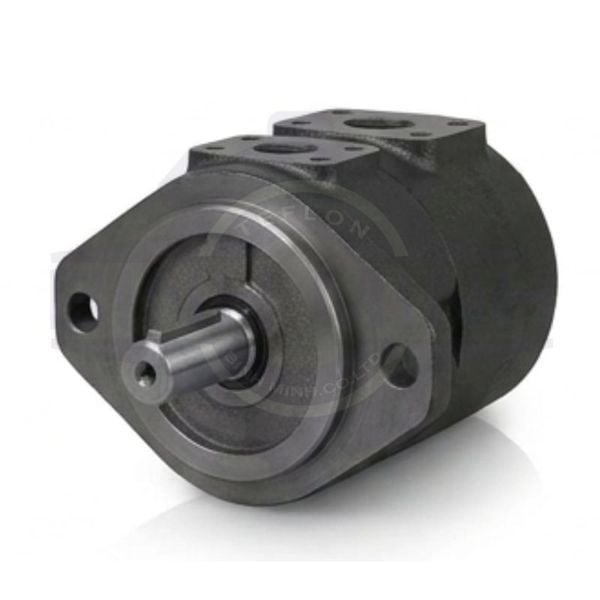

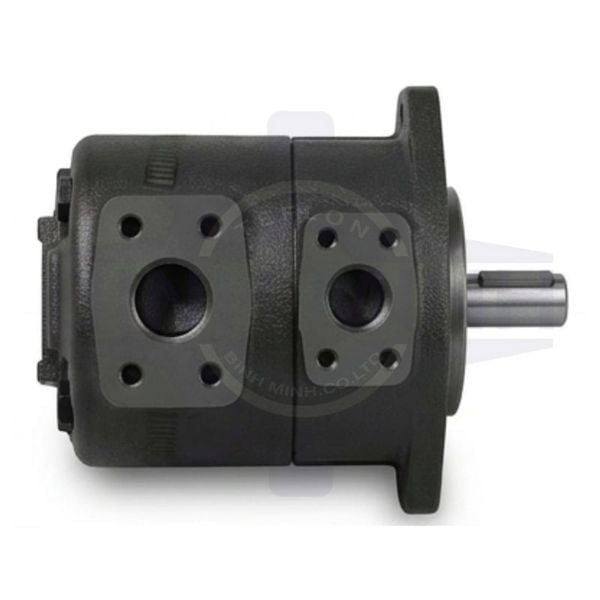

I. Bơm thủy lực IVP1-5AM-F-R-1B-11 ANSON
Bơm thủy lực IVP1-5AM-F-R-1B-11 là dòng bơm cánh gạt thủy lực ANSON sản xuất tại Đài Loan, thuộc series IVP1. Bơm được thiết kế theo dạng bơm đơn, lưu lượng cố định, phù hợp sử dụng trong các hệ thống thủy lực công nghiệp, máy ép và các thiết bị cần nguồn dầu ổn định. ANSON phân loại IVP1 trong nhóm Intravane Fixed Displacement Vane Pumps.
II. Thông số kỹ thuật IVP1-5AM-F-R-1B-11
Thông số | Chi tiết |
Model | |
Thương hiệu | ANSON |
Dòng sản phẩm | IVP1 |
Loại bơm | Bơm cánh gạt |
Kiểu bơm | Bơm đơn |
Lưu lượng hình học | 16,7 cm³/vòng |
Lưu lượng danh nghĩa (ở 1200 v/ph) | khoảng 5 US gpm |
Dải tốc độ cho phép | 600 – 1800 vòng/phút |
Áp suất làm việc tối đa (loại tiêu chuẩn) | 138 bar (≈ 13,8 MPa) |
Áp suất đỉnh cho phép | có thể chịu được xung áp đột biến vượt quá 10% áp suất làm việc trong thời gian ≤ 0,5 giây |
Nhiệt độ dầu (vận hành liên tục) | 15 – 60°C |
Độ nhớt khuyến nghị | VG32 cho áp suất dưới 70 bar, VG68 cho áp suất trên 71 bar |
Áp suất cửa hút | -0,3 ÷ +0,3 kg/cm² |
Hướng quay | R – Quay phải |

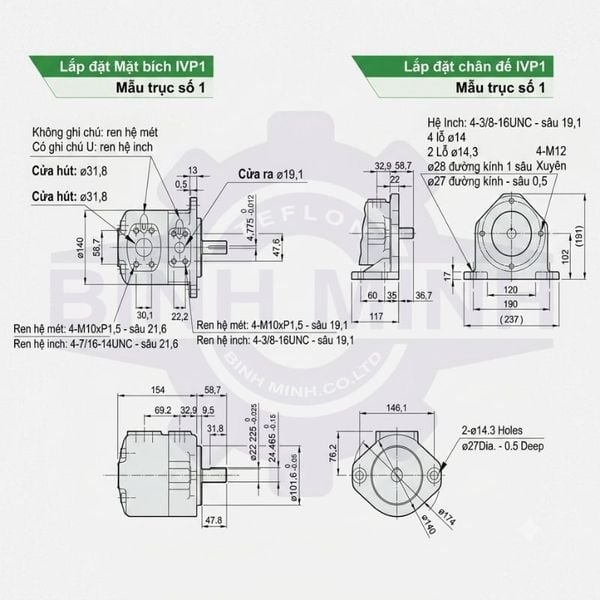

Kiểu lắp | F – Kiểu mặt bích |
Mã cấu hình | 1B |
Phiên bản thiết kế | 11 |
Môi chất | Dầu thủy lực - Dầu chống mài mòn gốc dầu mỏ (loại tiêu chuẩn) |
Ứng dụng | Máy ép, máy công nghiệp, hệ thống thủy lực |

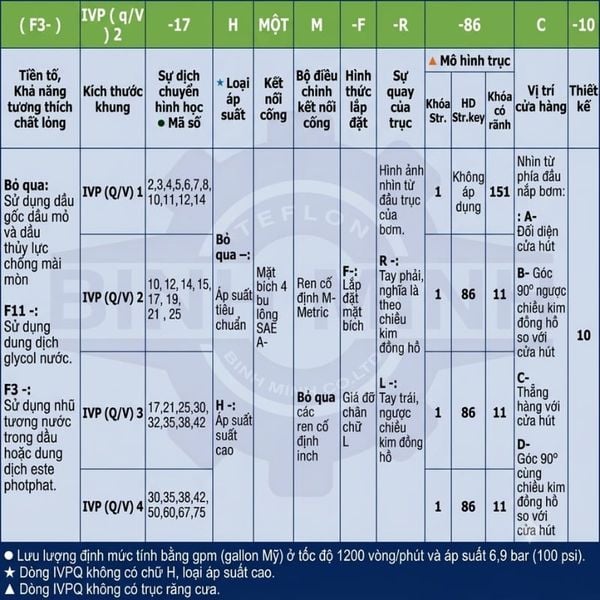

III. GIẢI MÃ MODEL CHI TIẾT
1. Mã model IVP1-5AM-F-R-1B-11 được phân giải như sau:
Ký tự | Ý nghĩa | Tùy chọn trên model này |
IVP | Dòng sản phẩm: Bơm cánh gạt định lượng áp suất trung – cao | Dòng IVP (bơm đơn) |
1 | Kích thước thân bơm (khung) | Khung số 1 |
5 | Mã lưu lượng hình học | Mã số 5 |
A | Kiểu kết nối cửa dầu | Mặt bích SAE 4 bu lông |
M | Ren cố định cửa dầu | Ren hệ mét |
F | Kiểu lắp đặt | Lắp mặt bích |
R | Chiều quay | Quay phải (theo chiều kim đồng hồ, nhìn từ đầu trục) |
1 | Kiểu trục chính | Trục then bằng (tiêu chuẩn) |
B | Vị trí cửa dầu ra | Xoay ngược chiều kim đồng hồ 90° so với cửa hút |
11 | Mã thiết kế | Số hiệu thiết kế 11 |
2. Giải nghĩa chi tiết từng mã
- Mã lưu lượng "5": Trên thân bơm khung số 1, mã số 5 tương ứng với lưu lượng hình học là 16,7 cm³/vòng. Lưu lượng danh nghĩa ở mã này là 5 US gpm (tại tốc độ 1200 vòng/phút, áp suất 6,9 bar).
- Cấp áp suất: Model này không có hậu tố "H" (cao áp), do đó thuộc loại áp suất tiêu chuẩn. Thân bơm khung số 1 loại tiêu chuẩn có áp suất làm việc tối đa 138 bar (≈ 13,8 MPa). Loại cao áp (H) đạt 172 – 207 bar.
- Chiều quay "R": Nhìn từ đầu trục bơm, chiều quay là theo chiều kim đồng hồ (quay phải). Dòng sản phẩm cũng cung cấp tùy chọn quay trái (L).

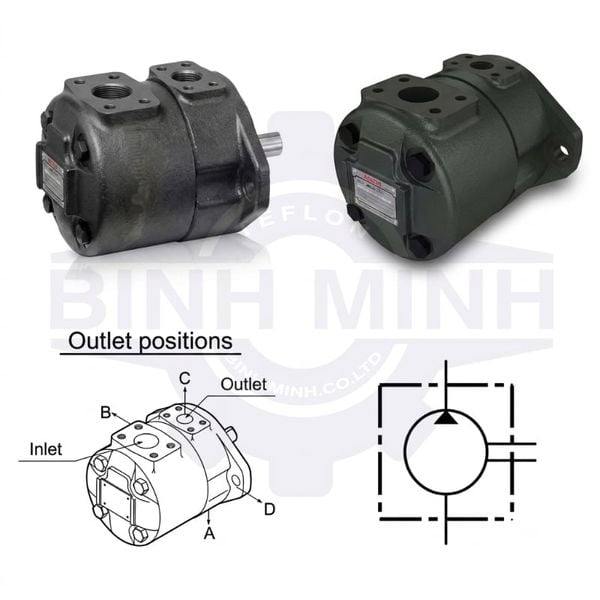

- Vị trí cửa dầu ra "B": Nhìn từ phía nắp bơm, cửa dầu ra nằm tại vị trí xoay ngược chiều kim đồng hồ 90° so với cửa hút.
IV. Ưu điểm của bơm IVP1-5AM-F-R-1B-11
- Thiết kế bơm cánh gạt thể tích cố định.
- Kết cấu chắc chắn, phù hợp môi trường công nghiệp.
- Bơm đơn, thuận tiện tích hợp vào cụm nguồn thủy lực.
- Khả năng vận hành ổn định khi sử dụng đúng điều kiện kỹ thuật.
- Phù hợp thay thế cho các hệ thống sử dụng bơm cánh gạt ANSON cùng cấu hình.
- Có nhiều biến thể IVP1 với dung tích và cấu hình khác nhau.
V. Ứng dụng
IVP1-5AM-F-R-1B-11 có thể được sử dụng trong:
- Máy ép thủy lực.
- Máy ép công nghiệp.
- Máy gia công cơ khí.
- Máy dập.
- Hệ thống nguồn thủy lực.
- Dây chuyền tự động hóa.
- Các thiết bị cần bơm dầu thủy lực liên tục.
Một số dữ liệu thương mại tại Việt Nam cũng ghi nhận các model IVP1-5AM của ANSON được sử dụng làm bơm dầu cho máy ép thủy lực.
VI. Cấu tạo và nguyên lý hoạt động
Bơm cánh gạt IVP1 sử dụng rotor và các cánh gạt để tạo các khoang thể tích thay đổi trong quá trình quay. Dầu thủy lực được hút vào, sau đó được các khoang bơm đưa đến cửa xả tạo dòng dầu có áp suất cho hệ thống.
Thiết kế bơm cánh gạt giúp tạo dòng dầu tương đối ổn định và phù hợp với nhiều ứng dụng công nghiệp.
FAQ – Câu hỏi thường gặp
1. IVP1-5AM-F-R-1B-11 là bơm gì?
Đây là bơm cánh gạt thủy lực đơn, thể tích cố định thuộc dòng IVP1 của ANSON.
2. Bơm IVP1-5AM-F-R-1B-11 quay chiều nào?
Ký hiệu R trong cấu hình model thể hiện phiên bản quay phải theo cách đặt mã của dòng sản phẩm.
3. IVP1-5AM-F-R-1B-11 dùng cho máy nào?
Có thể dùng cho máy ép, máy dập, máy gia công và các hệ thống nguồn thủy lực công nghiệp.
4. IVP1-5AM-F-R-1B-11 có phải bơm cánh gạt không?
Có. ANSON xếp IVP1 vào nhóm Intravane Fixed Displacement Vane Pumps.
