Bơm thủy lực IGH-4F-20-R – Bơm thủy lực bánh răng CML

I. Bơm thủy lực IGH-4F-20-R là gì?

1. IGH-4F-20-R thuộc dòng bơm nào?

Bơm thủy lực IGH-4F-20-R là dòng bơm bánh răng ăn khớp trong áp suất cao CML, được thiết kế cho các hệ thống thủy lực công nghiệp yêu cầu áp suất ổn định, độ ồn thấp và khả năng làm việc liên tục. Model IGH-4F-20-R có dung tích 20 cc/vòng. Trong hệ thống mã của CML, IGH-4 nằm trong nhóm bơm có dung tích từ 20 đến 32 cc/vòng; ký hiệu F thể hiện phiên bản trục inch và R là chiều quay theo kim đồng hồ khi nhìn từ phía đầu trục.

Với thiết kế bánh răng ăn khớp trong, bơm tạo ra dòng dầu tương đối ổn định và độ dao động thấp, phù hợp cho nhiều loại máy ép, máy chấn, máy cắt, máy đột dập, máy gia công kim loại và hệ thống thủy lực công nghiệp. CML công bố dòng IGH có khả năng làm việc ở áp suất cao đến 300 bar và được tối ưu cho các ứng dụng cần duy trì áp suất ổn định trong thời gian dài.

2. Ý nghĩa mã bơm IGH-4F-20-R

♦ Cách đọc mã bơm IGH-4F-20-R. Có thể hiểu theo cấu trúc của dòng IGH như sau:

• IGH → Bơm bánh răng ăn khớp trong áp suất cao.

• 4 → Series IGH-4, thuộc nhóm dung tích 20–32 cc/vòng.

• F → Phiên bản trục hệ inch.

• 20 → Dung tích 20 cc/vòng.

• R → Chiều quay theo chiều kim đồng hồ, khi nhìn từ phía đầu trục.

Việc xác định chính xác mã rất quan trọng vì dòng IGH có nhiều dung tích và phiên bản khác nhau, chẳng hạn IGH-4F-20-R, IGH-4F-25-R và IGH-4F-32-R. CML cũng liệt kê các model này trong danh mục IGH.

II. Thông số kỹ thuật bơm IGH-4F-20-R

Lưu ý: áp suất tối đa 300 bar là thông số công bố cho dòng IGH, không nên hiểu rằng mọi điều kiện vận hành của riêng IGH-4F-20-R đều phải làm việc liên tục ở 300 bar. Khi lắp đặt thực tế cần đối chiếu đường đặc tính và tài liệu kỹ thuật của đúng cấu hình bơm.

III. Ưu điểm của bơm thủy lực IGH-4F-20-R

1. Bơm bánh răng ăn khớp trong áp suất cao

CML phát triển dòng IGH cho các hệ thống thủy lực công nghiệp và các ứng dụng cần áp suất cao. Dòng bơm này có áp suất tối đa được nhà sản xuất công bố lên đến 300 bar.

Nhờ đó, IGH-4F-20-R có thể được sử dụng trong những hệ thống yêu cầu khả năng tạo áp suất lớn và vận hành ổn định.

2. Độ ồn thấp

Một ưu điểm nổi bật của dòng bơm IGH CML là thiết kế hướng đến khả năng vận hành với độ ồn thấp.

Điều này đặc biệt hữu ích đối với các máy sản xuất trong nhà xưởng, nơi tiếng ồn từ hệ thống thủy lực có thể ảnh hưởng đến môi trường làm việc.

3. Dòng dầu ổn định, độ dao động thấp

CML công bố dòng IGH có đặc tính low pulsation, tức độ dao động lưu lượng thấp. Đặc điểm này giúp dòng dầu đầu ra ổn định hơn, phù hợp với các hệ thống cần chuyển động thủy lực tương đối êm và ổn định.

4. Dung tích 20 cc/vòng

Với dung tích 20 cc/vòng, IGH-4F-20-R giúp người thiết kế hệ thống có thêm lựa chọn khi cần tính toán lưu lượng theo tốc độ quay của động cơ.

Về lý thuyết, lưu lượng lý thuyết có thể ước tính theo công thức:

Q = V × n

Trong đó:

• Q: lưu lượng lý thuyết.
• V: dung tích bơm, ở đây là 20 cc/vòng.
• n: tốc độ quay của bơm.

Lưu lượng thực tế sẽ phụ thuộc vào hiệu suất thể tích, tốc độ quay, áp suất làm việc và điều kiện vận hành.

5. Có thể sử dụng trong hệ thống bơm nhiều tầng

Một ưu điểm đáng chú ý của dòng IGH là có thể kết hợp nhiều bơm để tạo thành cấu hình nhiều bơm, phục vụ các mạch thủy lực khác nhau hoặc tăng khả năng cung cấp lưu lượng. CML cũng đề cập đến việc kết hợp bơm dung tích lớn và nhỏ để đáp ứng các điều kiện áp suất cao/thấp, từ đó có thể giảm công suất động cơ và chi phí hệ thống trong một số thiết kế.

IV. Ứng dụng của bơm IGH-4F-20-R

Bơm thủy lực CML IGH-4F-20-R phù hợp với nhiều loại máy móc và hệ thống thủy lực công nghiệp.

Một số ứng dụng tiêu biểu gồm:

• Máy ép thủy lực.
• Máy chấn.
• Máy cắt.
• Máy đột dập.
• Máy gia công kim loại.
• Máy ép công nghiệp.
• Máy cắt tôn.
• Hệ thống thủy lực công nghiệp.
• Hệ thống thủy lực yêu cầu áp suất cao.
• Hệ thống cần duy trì áp suất ổn định.
• Hệ thống thủy lực sử dụng động cơ tốc độ cố định.
• Các hệ thống thủy tĩnh.

CML xác nhận dòng IGH được sử dụng cho các máy cắt, máy uốn/chấn, máy ép, máy đột và nhiều ứng dụng thủy lực áp suất cao khác.

V. So sánh IGH-4F-20-R, IGH-4F-25-R và IGH-4F-32-R

Cả ba model đều thuộc dòng IGH-4, nhưng dung tích khác nhau. Vì vậy, nếu thay thế bơm cũ, không nên chỉ dựa vào kích thước bên ngoài mà cần kiểm tra dung tích, chiều quay, kiểu trục, áp suất và yêu cầu lưu lượng của hệ thống.

VI. Lưu ý khi lựa chọn bơm thủy lực IGH-4F-20-R

Để bơm hoạt động ổn định và đạt tuổi thọ tốt, cần kiểm tra các yếu tố sau trước khi lắp đặt:

1. Kiểm tra chiều quay

Model IGH-4F-20-R sử dụng chiều quay R. CML quy định chiều quay được xác định khi nhìn từ phía đầu trục.

Không nên tự ý đảo chiều quay nếu chưa xác nhận khả năng làm việc của cấu hình bơm.

2. Kiểm tra dung tích

Bơm có dung tích 20 cc/vòng, vì vậy cần đảm bảo thông số này phù hợp với lưu lượng mà hệ thống yêu cầu.

Nếu thay thế một bơm khác, cần kiểm tra dung tích của bơm cũ trước khi quyết định sử dụng IGH-4F-20-R.

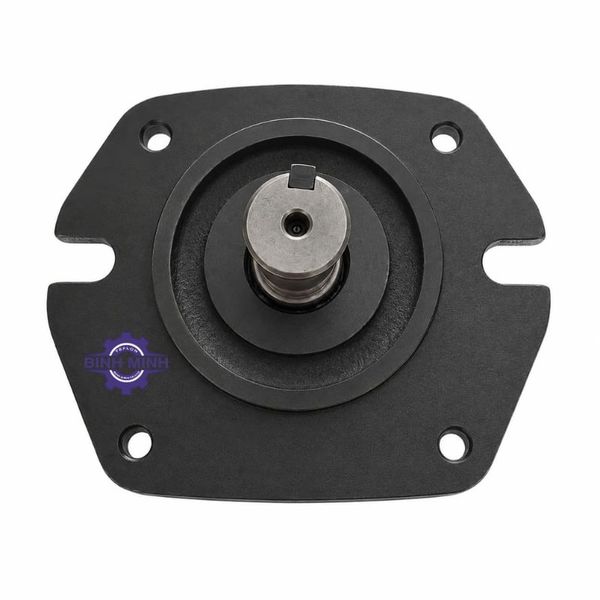

3. Kiểm tra kiểu trục

Ký hiệu F trong cấu hình IGH thể hiện phiên bản trục hệ inch. Do đó, cần kiểm tra chính xác kiểu trục và khớp nối trước khi lắp vào động cơ hoặc hệ thống truyền động.

4. Kiểm tra áp suất làm việc

Không nên chỉ dựa vào thông số áp suất tối đa của cả dòng IGH để xác định áp suất làm việc thực tế của máy. Cần đối chiếu tài liệu kỹ thuật, đường đặc tính và điều kiện vận hành của đúng model.

VII. Mua bơm thủy lực IGH-4F-20-R ở đâu?

Nếu bạn đang tìm mua bơm thủy lực IGH-4F-20-R, nên cung cấp đầy đủ mã sản phẩm để tránh nhầm với các model IGH có cùng kích thước nhưng khác dung tích.

Khi đặt hàng, khách hàng nên xác nhận:

• Model: IGH-4F-20-R.
• Dung tích: 20 cc/vòng.
• Chiều quay: R.
• Kiểu trục: F.
• Số lượng cần mua.
• Thông số bơm hiện tại nếu dùng để thay thế.
• Hình ảnh bơm cũ và vị trí lắp đặt nếu có.

Bình Minh có thể hỗ trợ khách hàng kiểm tra model, tư vấn lựa chọn bơm bánh răng thủy lực CML, kiểm tra khả năng thay thế và báo giá theo nhu cầu sử dụng.

Câu hỏi thường gặp về IGH-4F-20-R

1. IGH-4F-20-R là bơm gì?
IGH-4F-20-R là bơm bánh răng ăn khớp trong áp suất cao thuộc dòng IGH của CML.

2. IGH-4F-20-R có dung tích bao nhiêu?
Model này có dung tích 20 cc/vòng.

3. IGH-4F-20-R quay chiều nào?
Ký hiệu R chỉ chiều quay theo kim đồng hồ khi nhìn từ phía đầu trục.

4. IGH-4F-20-R dùng ở đâu?
Bơm được sử dụng trong các hệ thống thủy lực công nghiệp như máy ép, máy chấn, máy cắt, máy đột dập và các ứng dụng yêu cầu áp suất cao.

5. IGH-4F-20-R có phải bơm bánh răng ăn khớp trong không?
Đúng. Đây là Internal Gear Pump, tức bơm bánh răng ăn khớp trong. Mã IGH-4F-20-R cũng được ghi nhận trong dữ liệu thương mại quốc tế với mô tả là Internal Gear Pump.

6. IGH-4F-20-R có thể thay thế trực tiếp bơm khác không?
Không nên mặc định là có. Cần đối chiếu dung tích, chiều quay, kiểu trục, kích thước lắp đặt, áp suất và yêu cầu lưu lượng của hệ thống trước khi thay thế.
