Trong lĩnh vực tự động hóa công nghiệp và điều khiển nhiệt, việc duy trì công suất ổn định cho các hệ thống gia nhiệt là yếu tố sống còn. Bộ điều khiển Ruichen SCR RCSCR-4-4-040P 3P là thiết bị chuyên dụng dành cho hệ thống điện 3 pha, giúp điều chỉnh điện áp và dòng điện một cách tuyến tính, từ đó nâng cao hiệu suất và kéo dài tuổi thọ thiết bị.
1. Bộ điều khiển SCR là gì? Giới thiệu model RCSCR-4-4-040P
Bộ điều khiển SCR , hay còn gọi là bộ điều chỉnh điện áp xoay chiều, hoạt động dựa trên nguyên lý điều khiển pha hoặc điều khiển kiểu bắt chéo 0 (Zero Crossing). Khác với các contactor cơ khí, SCR điều khiển dòng điện bằng bán dẫn, không gây ra tia lửa điện, vận hành êm ái và có tốc độ đáp ứng cực nhanh (mili giây).

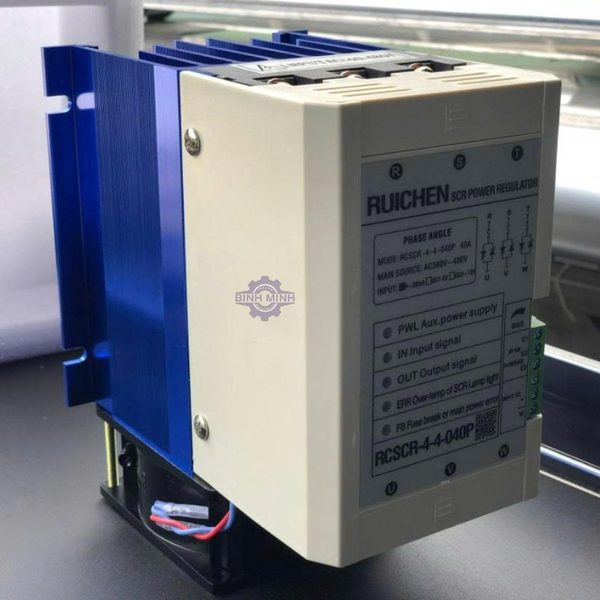

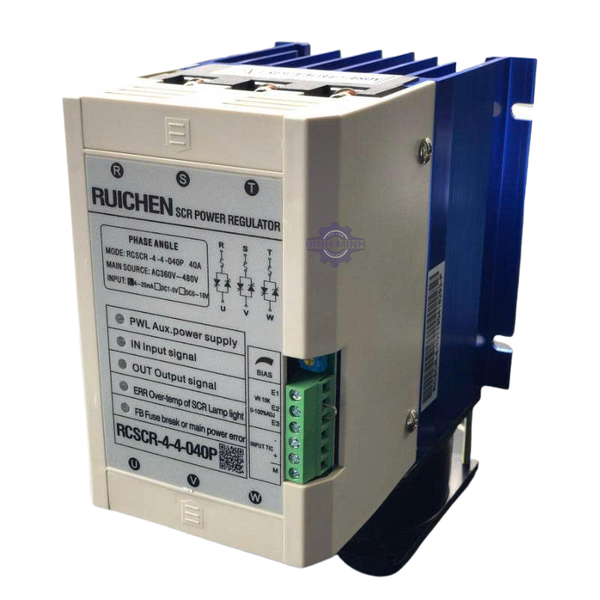

Model RCSCR-4-4-040P 3P thuộc dòng sản phẩm cao cấp của thương hiệu Ruichen, được thiết kế để điều khiển tải 3 pha, đặc biệt phù hợp với các lò sưởi, dây điện trở hoặc đèn hồng ngoại.
2. Thông số kỹ thuật nổi bật RCSCR-4-4-040P
Thông số | Chi tiết |
Mã sản phẩm | RCSCR-4-4-040P 3P |
Chế độ đầu ra | Điều khiển 3 pha (Pha - Phase Angle Control) |
Điện áp hoạt động | 360VAC ~ 480VAC (3 pha) |
Dòng tải định mức | 40A (Dòng điện danh định) |
Tín hiệu vào (Analog) | 4-20mA, 0-10VDC, 1-5VDC, hoặc BẬT/TẮT |
Tần số | Tự động nhận dạng 50Hz / 60Hz |
Bảo vệ | Quá nhiệt, mất pha, cầu chì tốc độ cao |
Môi trường | Nhiệt độ < 45°C, Độ ẩm < 90% |
3. Ứng dụng thực tế của RCSCR-4-4-040P trong công nghiệp
Với khả năng chịu tải 40A và điện áp lên tới 480V, bộ điều khiển này thường được ứng dụng trong các ngành công nghiệp nặng và sản xuất:
- Hệ thống lò sưởi công nghiệp: Kiểm soát nhiệt độ chính xác trong lò xử lý nhiệt, lò sấy sơn, lò nung gốm sứ.
- Ngành nhựa & cao su: Điều khiển nhiệt cho đầu đùn, xi lanh máy ép nhựa, đảm bảo chất lượng sản phẩm đồng đều.
- Thiết bị hồng ngoại (IR) & UV: Ổn định công suất cho dây chuyền in ấn, sấy khô bằng tia hồng ngoại.
- Hệ thống tủ điện điều khiển: Dùng để khởi động mềm hoặc điều chỉnh điện áp cho động cơ hoặc các tải thuần trở lớn.
4. Sơ đồ đấu dây và hướng dẫn cài đặt cơ bản
Việc đấu nối bộ điều khiển SCR yêu cầu kỹ thuật viên có chuyên môn. Dưới đây là nguyên lý đấu dây chuẩn cho model RCSCR-4-4-040P:
- Nguồn đầu vào (Input): Đấu 3 dây pha L1, L2, L3 vào cực nguồn cấp (AC 380V/440V). Cấp nguồn phụ (nếu có) cho quạt làm mát nếu bộ SCR có quạt cưỡng bức.
- Tín hiệu điều khiển: Kết nối ngõ ra analog của bộ điều khiển nhiệt độ (PID) vào chân tín hiệu đầu vào (ví dụ: dòng 4-20mA). Bộ SCR sẽ tự động nhận dạng tín hiệu.
- Tải đầu ra (Load): Đấu tải 3 pha (dây sưởi) vào đầu ra của SCR.
- Cài đặt chế độ: Thiết lập chế độ điều khiển pha (Phase Angle) để điều chỉnh điện áp mượt mà, tránh sốc nhiệt cho thiết bị.
Bộ điều khiển Ruichen SCR RCSCR-4-4-040P 3P là sự lựa chọn tối ưu cho các kỹ sư vận hành đang tìm kiếm giải pháp điều khiển công suất pha 3P chính xác, bền bỉ và an toàn. Với dòng tải 40A, dải điện áp rộng và tích hợp nhiều tính năng bảo vệ, sản phẩm này xứng đáng là trái tim của mọi hệ thống gia nhiệt hiện đại.
