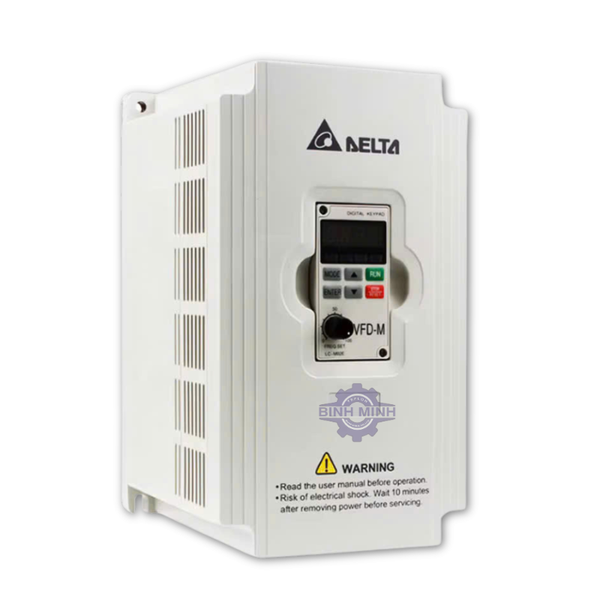

Bảng Thông Số Kỹ Thuật Delta VFD-M
Model | Công suất động cơ (kW/HP) | Điện áp đầu vào (Input) | Điện áp đầu ra (Output) | Dòng điện đầu ra định mức (A) | Nguồn tham khảo |
VFD004M21A | 0.4 kW (0.5 HP) | 1 pha 200~240VAC | 3 pha 200~240VAC | 2.5 A | |
VFD007M21A | 0.75 kW (1 HP) | 1 pha 200~240VAC | 3 pha 200~240VAC | 5.0 A | |
VFD015M21A | 1.5 kW (2 HP) | 1 pha 200~240VAC | 3 pha 200~240VAC | 7.0 A | |
VFD007M43B | 0.75 kW (1 HP) | 3 pha 380~480VAC | 3 pha 380~480VAC | 3.0 A | |
VFD015M43B | 1.5 kW (2 HP) | 3 pha 380~480VAC | 3 pha 380~480VAC | 4.2 A | |
VFD022M43B | 2.2 kW (3 HP) | 3 pha 380~480VAC | 3 pha 380~480VAC | 5.0 A | |
VFD037M43A | 3.7 kW (5 HP) | 3 pha 380~480VAC | 3 pha 380~480VAC | 9.5 A | |
VFD055M43A | 5.5 kW (7.5 HP) | 3 pha 380~480VAC | 3 pha 380~480VAC | 14 A | |
VFD075M43A | 7.5 kW (10 HP) | 3 pha 380~480VAC | 3 pha 380~480VAC | 18 A |
Lưu ý quan trọng: Các giá trị dòng điện cho model VFD022M43B, VFD037M43A, VFD055M43A, VFD075M43A được ước tính dựa trên các nguồn tham khảo . Để có thông số chính xác tuyệt đối, bạn nên tham khảo tài liệu hướng dẫn sử dụng chính thức của Delta.
📋 Giải thích quy tắc đặt tên model
Cách đọc tên model của biến tần Delta VFD-M như sau:
- VFD: Viết tắt của Variable Frequency Drive (biến tần).
- XXX (VD: 007, 015): Mã công suất (thường là 007 = 0.75kW, 015 = 1.5kW) .
- M: Dòng sản phẩm (M Series).
- 2 hoặc 4: Điện áp (2 = 200-240V, 4 = 380-480V).
- 1 hoặc 3: Số pha nguồn vào (1 = 1 pha, 3 = 3 pha) .
- A hoặc B: Mã thiết kế.
⚙️ Thông số kỹ thuật chung
Tất cả các model đều có chung các đặc điểm kỹ thuật sau :
- Phương thức điều khiển: V/f, Vector không cảm biến.
- Dải tần số đầu ra: 0.1 - 400Hz.
- Khả năng quá tải: 150% trong 1 phút.
- Tần số sóng mang: Lên đến 15kHz (giúp giảm tiếng ồn cho motor).
- Tính năng tích hợp: PID điều khiển, bù mô-men, giữ torque tại tốc độ 0, MODBUS RS-485.
- Chức năng hỗ trợ: Chế độ ngủ/thức cho bơm quạt.
💡 Lưu ý khi lựa chọn và sử dụng
- Công suất: Chọn biến tần có dòng điện định mức lớn hơn hoặc bằng dòng điện của motor.
- Nguồn điện: Xác định chính xác điện áp và số pha của nguồn điện có sẵn để chọn model cho phù hợp. Các model có đuôi "21A" dùng nguồn 1 pha, rất phổ biến cho hộ gia đình và xưởng nhỏ. Các model "43B" và "43A" cần nguồn 3 pha .
- Model "B" vs "A": Model kết thúc bằng "B" thường là thế hệ cũ hơn. Một số nguồn tin cho biết dòng M43B đã có thông báo ngừng sản xuất và được thay thế bằng các dòng mới hơn .
- An toàn: Điện áp có thể tồn tại bên trong biến tần ngay cả sau khi ngắt nguồn điện. Cần đợi ít nhất 10 phút để tụ điện xả hết trước khi thực hiện bất kỳ thao tác sửa chữa hay đấu nối nào bên trong .
Hy vọng những thông tin trên hữu ích cho bạn. Nếu cần tìm hiểu thêm về cách đấu dây hay thông số cho ứng dụng cụ thể, bạn cứ hỏi nhé
