Băng tải phẳng là gì? Tổng hợp các mẫu băng tải phẳng thường xuyên sử dụng của các nhà máy

Băng tải phẳng là gì?

Băng tải là gì?

Băng tải phẳng là một trong những giải pháp vận chuyển vật liệu được sử dụng rộng rãi nhất trong các hệ thống tự động hóa hiện đại. Được biết đến với cấu trúc đơn giản, bề mặt vận chuyển nhẵn mịn và khả năng thích ứng cao, nó thường được sử dụng trong sản xuất, đóng gói, hậu cần và dây chuyền lắp ráp.

Định nghĩa về băng tải phẳng

Băng tải phẳng là hệ thống vận chuyển liên tục sử dụng một dây đai phẳng, vô tận được dẫn động bởi các ròng rọc để vận chuyển sản phẩm theo chiều ngang hoặc ở độ nghiêng nhẹ. Nó được sử dụng rộng rãi trong các dây chuyền đóng gói, trạm kiểm tra và các ứng dụng xử lý vật liệu có tải trọng nhẹ đến trung bình.

sơ đồ băng tải phẳng

Thông số kỹ thuật băng tải phẳng

• Phạm vi chiều rộng băng tải: 100 mm – 2000 mm
• Chiều dài băng tải: Có thể tùy chỉnh (tối đa 30-50m)
• Phạm vi tốc độ: 5 – 60 m/phút (có thể điều chỉnh tần số tùy chọn)
• Tải trọng tối đa: 30-  50kg/㎡
• Đường kính ròng rọc tối thiểu: Tùy thuộc vào chất liệu và độ dày của dây đai.
• Nhiệt độ hoạt động: Thông thường từ -10°C đến +80°C (tùy thuộc vào vật liệu)

Băng tải phẳng hoạt động như thế nào?

Quy trình làm việc cốt lõi

1. Động cơ điện truyền động đến ròng rọc dẫn động thông qua hộp số hoặc truyền động trực tiếp.
2. Ròng rọc dẫn động di chuyển băng tải phẳng.
3. Dây đai trượt trên giá đỡ hoặc con lăn.
4. Sản phẩm được đặt trên băng tải sẽ liên tục di chuyển đến đầu ra.
5. Ròng rọc đuôi điều chỉnh hướng dây đai cho chu kỳ quay trở lại.

Vòng lặp liên tục này cho phép vận chuyển ổn định và ít tiếng ồn.

Các bộ phận của băng tải phẳng?

Các bộ phận thiết yếu của băng tải phẳng:

• ròng rọc dẫn động
• ròng rọc đuôi
• Băng tải phẳng
• Khung băng tải
• Hỗ trợ con lăn đỡ giường hoặc con lăn dẫn hướng
• Động cơ và hộp số
• Thiết bị căng đai
• Thanh dẫn hướng bên (tùy chọn)
• Cảm biến và hệ thống điều khiển (tùy chọn)

Các bộ phận chất lượng cao của băng tải phẳng có ảnh hưởng trực tiếp đến tuổi thọ và độ ổn định của hệ thống.

Các loại hệ thống băng tải phẳng?

Theo chất liệu dây đai

1. Băng tải phẳng PVC/ PU

• Thường được sử dụng trong ngành đóng gói và công nghiệp nhẹ.
• Có sẵn dây đai PU đạt tiêu chuẩn an toàn thực phẩm.
• Tiết kiệm chi phí và trọng lượng nhẹ
• Dễ bảo trì

2. Băng tải phẳng bằng cao su

• Bề mặt ma sát cao hơn
• Thích hợp cho tải trọng nặng hơn
• Độ bền tốt hơn trong môi trường khắc nghiệt

3. Băng tải gia cường bằng vải

• Độ bền kéo được tăng cường
• Được sử dụng cho quãng đường vận chuyển dài hơn.
• Độ ổn định kích thước tốt

Theo thiết kế kết cấu

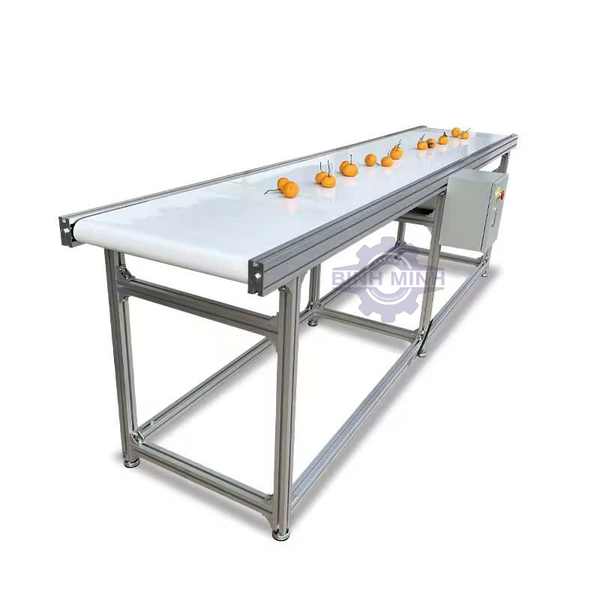

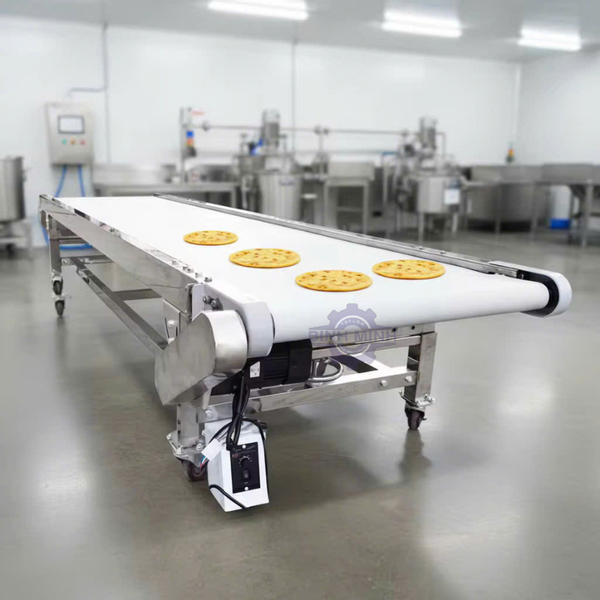

1. Băng tải phẳng thẳng

• Vận chuyển tuyến tính tiêu chuẩn
• Giải pháp tiết kiệm nhất
• Được sử dụng rộng rãi trong dây chuyền lắp ráp

băng tải phẳng

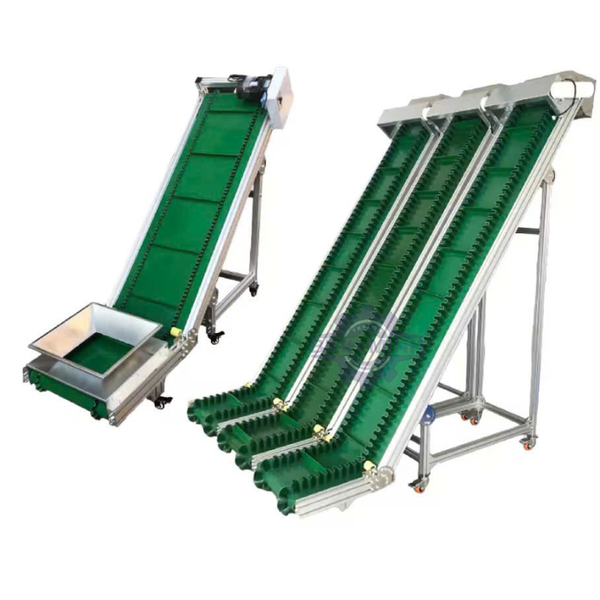

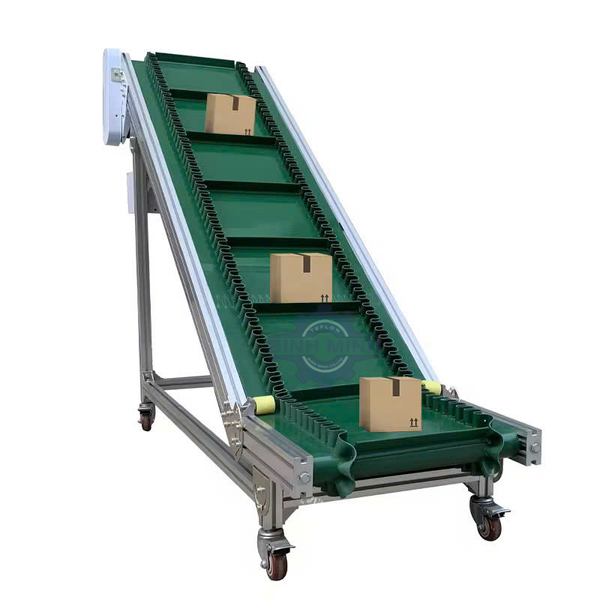

2. Băng tải nghiêng /Băng tải phẳng dốc xuống

• Được sử dụng cho sự thay đổi độ cao
• Thường được trang bị dây đai có gai.
• Thường gặp trong lĩnh vực đóng gói và hậu cần.

băng tải nghiêng

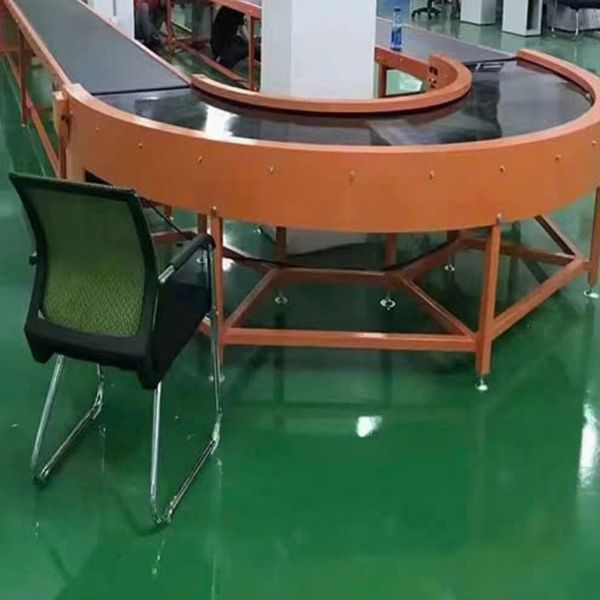

3. Băng tải phẳng cong

• Được sử dụng trong các bố cục hạn chế về không gian.
• Ít phổ biến hơn so với các đường cong dựa trên chuỗi.
• Yêu cầu thiết kế dây đai đặc biệt

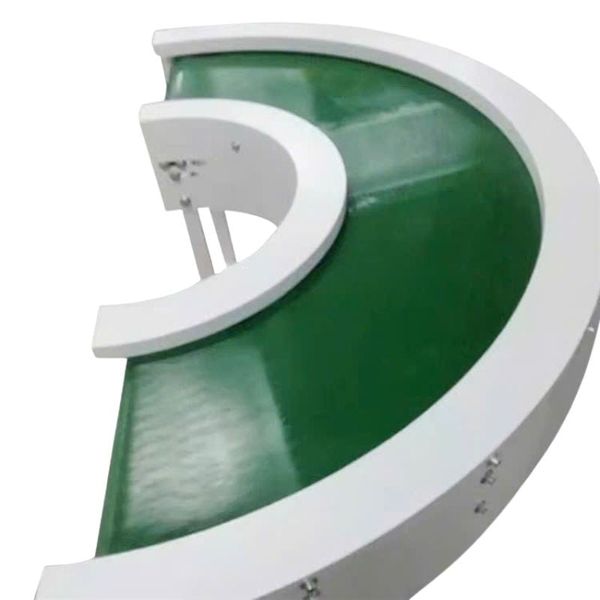

Băng tải cong 180 độ

Tại sao nên sử dụng hệ thống băng tải phẳng?

Nhiều ngành công nghiệp lựa chọn băng tải phẳng vì tính linh hoạt và hiệu quả về chi phí.

Ưu điểm chính:

• Cấu trúc đơn giản và tiết kiệm chi phí
• Hoạt động êm ái và ít tiếng ồn
• Xử lý sản phẩm nhẹ nhàng
• Dễ dàng lắp đặt và bảo trì
• Thích hợp cho nhiều loại sản phẩm.
• Tiết kiệm năng lượng cho các hoạt động liên tục trong thời gian dài.
• Tích hợp bố cục linh hoạt

Đối với nhiều nhiệm vụ vận chuyển tiêu chuẩn, hệ thống băng tải phẳng mang lại sự cân bằng tốt nhất giữa hiệu suất và chi phí.

Khi nào nên chọn băng tải phẳng?

Băng tải phẳng là lựa chọn lý tưởng khi:

• Sản phẩm có đáy phẳng và ổn định.
• Bạn cần hệ thống vận chuyển ít tiếng ồn.
• Tải trọng nhẹ đến trung bình
• Bố cục chủ yếu là thẳng.
• Sản phẩm cần được xử lý nhẹ nhàng.
• Độ nhạy cảm về ngân sách cao

Tuy nhiên, chúng có thể không lý tưởng cho:

• Đường cong rất sắc nét
• Vận chuyển pallet nặng
• Môi trường nhiệt độ cao
• Điều kiện rửa bằng nước (trừ trường hợp được thiết kế đặc biệt)

Bảo trì hàng ngày băng tải phẳng

Danh sách kiểm tra bảo trì định kỳ

Hằng ngày:

• Kiểm tra hệ thống theo dõi băng tải
• Kiểm tra tiếng ồn bất thường
• Loại bỏ các mảnh vụn khỏi bề mặt băng tải

Hàng tuần:

• Kiểm tra độ căng của dây đai
• Kiểm tra độ mòn của ròng rọc
• Kiểm tra ốc vít

Hàng tháng:

• Bôi trơn ổ bi
• Kiểm tra động cơ và hộp số
• Kiểm tra các kết nối điện
• Kế hoạch bảo trì phòng ngừa có thể giảm đáng kể các sự cố bất ngờ.

Làm thế nào để theo dõi băng chuyền?

Băng tải là một loại hệ thống vận chuyển sử dụng ma sát để vận chuyển vật liệu rời hoặc thành phẩm. Do có nhiều kiểu dáng khác nhau, Bifa chủ yếu

Lựa chọn nhà sản xuất băng tải phẳng đáng tin cậy

Đối với các dự án liên quan đến tự động hóa tốc độ cao, bố trí phức tạp hoặc vận hành liên tục, việc lựa chọn nhà sản xuất băng tải phẳng giàu kinh nghiệm là vô cùng quan trọng.

Các yếu tố đánh giá chính

• Chất lượng và khả năng tương thích của dây đai
• Độ chính xác gia công ròng rọc
• Độ cứng khung
• Độ tin cậy của động cơ và hệ thống truyền động
• Thiết kế phân phối tải
• Độ ổn định của việc theo dõi băng tải
• Hỗ trợ sau bán hàng và phụ tùng thay thế

Các nhà sản xuất có kinh nghiệm thường cung cấp:

• Hỗ trợ bố trí kỹ thuật
• Lựa chọn thắt lưng theo yêu cầu
• Tư vấn tích hợp hệ thống
• Dịch vụ kỹ thuật dài hạn

So sánh băng tải phẳng và băng tải mặt thảm

Băng tải dạng tấm thích hợp hơn cho các dây chuyền đóng chai có đường cong, trong khi băng tải dạng phẳng lại vượt trội trong việc vận chuyển thẳng.

So sánh băng tải phẳng và băng tải xích mềm

Nếu dây chuyền sản xuất của bạn cần nhiều khúc cua gấp, băng tải xích mềm có thể phù hợp hơn.

Phần kết luận

Băng tải phẳng vẫn là một trong những giải pháp vận chuyển thiết thực và tiết kiệm nhất trong tự động hóa công nghiệp. Với thiết kế đơn giản, vận chuyển êm ái và khả năng ứng dụng rộng rãi, nó thường là lựa chọn hàng đầu cho các dây chuyền đóng gói, hoạt động lắp ráp và xử lý vật liệu nói chung.

Bằng cách hiểu nguyên lý hoạt động, cấu trúc linh kiện và tiêu chí lựa chọn, các kỹ sư và người mua có thể tự tin lựa chọn hệ thống phù hợp với nhu cầu sản xuất của mình
