Băng chuyền nhôm định hình được lắp ghép từ các thanh nhôm và phụ kiện cơ khí, không cần hàn, dễ tháo lắp, dễ nâng cấp. Bài viết này hướng dẫn chi tiết về kết cấu khung, các phụ kiện đi kèm và quy trình lắp ráp cơ bản.

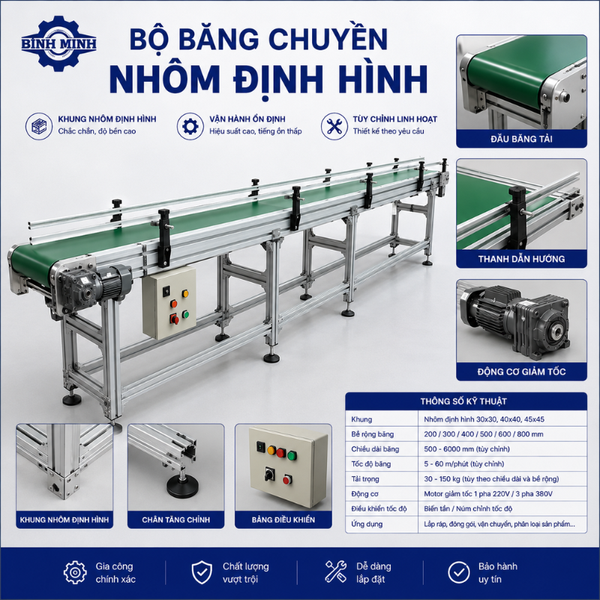

I. Kết cấu khung băng chuyền nhôm định hình
1. Thanh nhôm định hình (Aluminum Profile)
- Chế tạo từ hợp kim nhôm 6060 hoặc 6063, được xử lý bề mặt anodizing (sơn tĩnh điện) chống ăn mòn, tăng độ cứng và thẩm mỹ.
- Mặt cắt hình chữ nhật hoặc vuông, xung quanh có các rãnh chữ T (T-slot) để lắp bu lông và phụ kiện.
- Tiết diện phổ biến: 20×40 mm, 30×60 mm, 40×40 mm, 40×80 mm, 30×80 mm, 30×120 mm.
- Chiều dài thanh: cắt theo yêu cầu từ 1000–12000 mm.
2. Các bộ phận chính của khung băng tải
- Khung đỡ dọc (Side rail): Hai thanh nhôm chạy dọc hai bên, chịu lực chính và đỡ dây băng tải.
- Khung ngang (Cross beam): Các thanh nhôm nối giữa hai side rail, tạo độ cứng vững cho khung.
- Chân đỡ (Leg): Thanh nhôm đứng dọc, có chân điều chỉnh độ cao (leveling foot) hoặc bánh xe (caster) để di chuyển.
- Con lăn (Roller): Con lăn chủ động (đầu) và con lăn bị động (cuối), thường bằng thép mạ kẽm hoặc nhôm, có gân để tăng ma sát với dây belt.
- Tấm đỡ dây belt (Sliding bed): Tấm nhôm hoặc thép phẳng đặt dưới dây belt ở đoạn tải, giúp dây không bị võng khi chịu tải nặng.
3. Dây băng tải (Belt)
- PVC (Polyvinyl Chloride): Bền, chịu mài mòn tốt. Màu xanh hoặc trắng. Dùng cho vận chuyển thùng carton, kiện hàng và linh kiện thông thường.
- PU (Polyurethane): Chống dầu, chống ẩm, an toàn thực phẩm. Màu trắng đục. Dùng cho ngành thực phẩm và dược phẩm.
- Bề mặt: Có thể trơn (vận chuyển phẳng), gờ chống trượt (băng tải nghiêng), hoặc lỗ thoáng (ngành thực phẩm ướt).

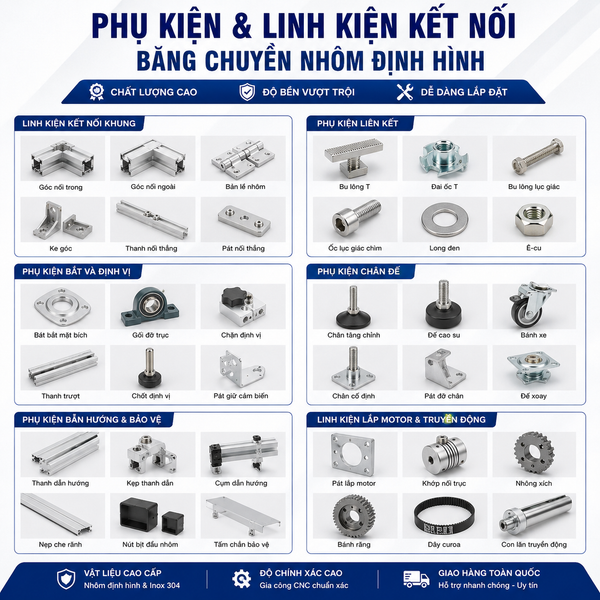

II. Phụ kiện kết nối và linh kiện đi kèm
1. Phụ kiện kết nối khung
- Ke góc (Corner bracket – Ke L, ke vuông, ke chữ T): Dùng để nối hai thanh nhôm vuông góc hoặc cùng hướng. Là chi tiết phổ biến nhất trong lắp ráp khung.
- Tấm nối thẳng (Joining plate): Nối hai thanh nhôm cùng phương, tăng chiều dài khung.
- Chân đế (Base plate / Foot plate): Lắp dưới cùng của chân đỡ, phân bố lực xuống nền, có thể có đế điều chỉnh (leveling foot) để cân bằng trên mặt bằng không phẳng.
- Bánh xe (Caster / Wheel): Có khóa, thay thế chân cố định để băng tải di chuyển linh hoạt.
- Tấm ốp bảo vệ (Cover plate): Tấm nhôm hoặc nhựa che chắn các cạnh sắc, vít bu lông.
2. Phụ kiện rãnh T (T-slot Accessories)
- Bu lông rãnh T (T-bolt, Slide-in bolt): Đầu bu lông hình chữ nhật hoặc chữ T, trượt trong rãnh và xoay 90° để khóa chặt với đai ốc.
- Đai ốc rãnh T (T-nut, Slide nut): Hình vuông hoặc chữ nhật, có rãnh ren ở giữa.
- Nẹp ren (Threaded insert): Đặt vào cuối thanh nhôm để bắt vít.
3. Hệ thống truyền động và điều khiển
- Motor giảm tốc: Công suất 0,1–2,2 kW (tùy chiều dài và tải trọng). Có thể dùng động cơ điện Nhật Bản, Ý hoặc Trung Quốc.
- Biến tần (Inverter): Điều chỉnh tốc độ băng tải vô cấp trong dải 10–60 m/phút.
- Tủ điện điều khiển: Nút Start/Stop, nút dừng khẩn cấp (Emergency stop), cảm biến hành trình đầu cuối, kết nối PLC.
4. Phụ kiện tùy chọn (Accessories)
- Thanh dẫn hướng hai bên (Guide rail): Dẫn hướng sản phẩm chạy thẳng giữa băng tải, tránh rơi khỏi belt khi vào khúc quanh hoặc chuyển hướng.
- Bàn thao tác (Workstation table): Tấm nhôm hoặc gỗ MDF lắp dọc một hoặc hai bên băng tải, dùng cho công nhân thao tác lắp ráp, kiểm tra.
- Giá đỡ linh kiện (Component rack): Khung nhỏ đặt trên mặt bàn, chứa chi tiết lắp ráp.
- Đèn chiếu sáng LED (LED lighting): Gắn phía trên hoặc bên cạnh băng tải để tăng độ sáng tại vị trí làm việc.
III. Hướng dẫn lắp ráp băng chuyền nhôm định hình (các bước cơ bản)
1. Chuẩn bị
- Dụng cụ: cờ lê lục giác (Allen key), thước cuộn, thước thủy, máy khoan (nếu cần), tua vít.
- Kiểm tra thanh nhôm: đúng tiết diện, chiều dài, không bị cong vênh.
- Kiểm tra phụ kiện: đủ số lượng ke góc, bu lông T, đai ốc T.
2. Lắp khung đỡ chính (Side rail + Cross beam)
- Cắt thanh nhôm theo bản vẽ (thường cắt sẵn từ nhà cung cấp).
- Lắp ke góc vào hai đầu thanh ngang (cross beam).
- Bắt vít thanh ngang vào hai thanh dọc (side rail) bằng bu lông T và đai ốc T, tạo thành khung chữ nhật. Siết chặt nhưng không quá cứng (có thể điều chỉnh góc sau khi căn chỉnh).
- Kiểm tra đường chéo của khung: hai đường chéo bằng nhau → khung vuông.
3. Lắp chân đỡ
- Lắp đế chân (foot plate) vào đầu dưới của thanh chân đỡ.
- Gắn thanh chân đỡ lên khung chính bằng ke góc hoặc tấm kẹp (clamp), tùy vị trí yêu cầu. Với băng tải dài, cần nhiều chân đỡ dọc theo khung.
- Lắp chân điều chỉnh (leveling foot) vào đế chân, có thể vặn lên/xuống để cân bằng.
4. Lắp con lăn và dây belt
- Lắp con lăn chủ động (đầu kéo) và con lăn bị động (cuối) vào hai đầu khung. Với băng tải dài, có thể thêm con lăn đỡ (support roller) ở giữa.
- Gắn dây belt: Luồn dây belt qua hai con lăn, đảm bảo dây nằm giữa hai side rail và không bị xoắn.
- Căng dây belt: Dùng cơ cấu căng đuôi (take-up unit) ở con lăn bị động để kéo dây belt vừa căng, không chùng. Tránh căng quá mức gây hại dây và motor.
5. Lắp hệ thống điều khiển và phụ kiện
- Gắn motor vào con lăn chủ động bằng khung đỡ motor (motor bracket) và khớp nối (coupling).
- Lắp tủ điện vào vị trí thuận tiện (gần motor, tránh rung lắc), kết nối dây điện.
- Gắn các phụ kiện: thanh dẫn hướng, bàn thao tác, đèn chiếu sáng, giá đỡ… vào rãnh T trên khung.
6. Kiểm tra và vận hành thử
- Không tải: Bật motor, cho băng tải chạy 10–15 phút, quan sát dây belt có chạy đều, không lệch khỏi con lăn không. Điều chỉnh con lăn bị động nếu lệch.
- Có tải: Đặt sản phẩm mẫu lên băng tải, kiểm tra độ ổn định, tốc độ, va chạm cạnh sắc (nếu có). Điều chỉnh biến tần để đạt tốc độ mong muốn.
IV. Lưu ý khi lắp ráp và vận hành
- Căn chỉnh độ phẳng: Sử dụng thước thủy để đảm bảo mặt băng tải nằm ngang. Băng tải nghiêng cần đúng góc thiết kế.
- Siết bulong đủ lực: Bulong lỏng làm khung rung, mất an toàn. Bulong quá chặt có thể làm nứt nhôm.
- Dây belt chạy lệch: Nguyên nhân do hai con lăn không song song, hoặc tải đặt lệch bên. Điều chỉnh lại vị trí con lăn và khung.
- An toàn điện: Đấu nối tủ điện đúng quy chuẩn, có nút dừng khẩn cấp ở vị trí dễ thấy.
V. Câu hỏi thường gặp (FAQ)
1. Có thể tự lắp băng tải nhôm định hình tại xưởng mà không cần thợ hàn không?
Có thể. Toàn bộ kết cấu được ghép bằng bu lông và ke góc, chỉ cần cờ lê lục giác. Việc đấu nối điện và chỉnh biến tần cần kỹ thuật viên điện.
2. Nhôm định hình có bền và chịu lực tốt như thép không?
Khung nhôm có khả năng chịu lực tốt trong giới hạn thiết kế (thường ≤ 500 kg/m tùy tiết diện). Với băng tải siêu nặng (>1000 kg), thép vẫn là lựa chọn tốt hơn.
3. Nên dùng dây băng PVC hay PU?
PVC rẻ hơn, phù hợp với hàng khô, thùng carton. PU chịu dầu, nước, hóa chất nhẹ, an toàn thực phẩm và có tuổi thọ cao hơn môi trường khắc nghiệt.
4. Bảo trì băng tải nhôm định hình gồm những gì?
- Hàng tuần: kiểm tra độ căng của belt, vệ sinh bề mặt.
- Hàng tháng: bơm mỡ ổ bi con lăn, kiểm tra motor, siết lại bu lông.
- Hàng quý: kiểm tra biến tần, tủ điện, dây điện.
Kết luận
- Kết cấu khung: Thanh nhôm định hình có rãnh T, lắp ghép bằng ke góc, bu lông trượt; dây belt PVC/PU; con lăn hai đầu; motor + biến tần.
- Phụ kiện: Ke góc, bu lông T, đai ốc T, chân đế, bánh xe, thanh dẫn hướng, bàn thao tác.
- Lắp ráp: Làm khung → lắp chân → lắp con lăn & belt → lắp motor → kiểm tra & chạy thử.
