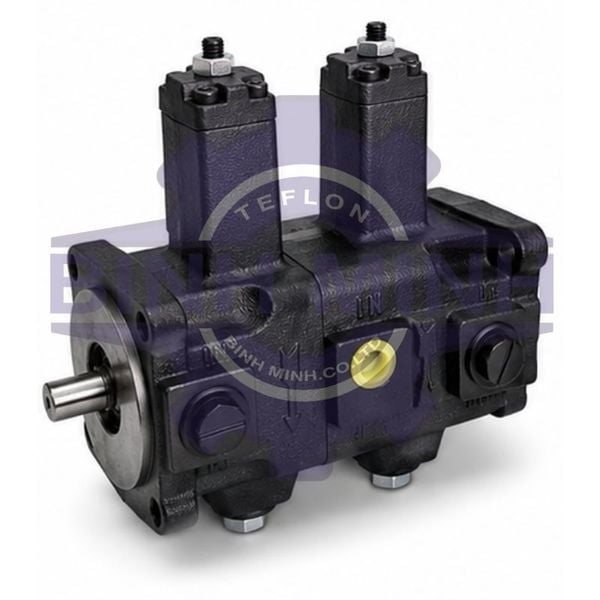

I. BƠM THỦY LỰC VP-DF-26/26-D-K19 CML – BƠM CÁNH GẠT BIẾN THIÊN ĐÔI
Bơm thủy lực VP-DF-26/26-D-K19 là dòng bơm cánh gạt biến thiên đôi (Double Variable Vane Pump) được sử dụng trong các hệ thống thủy lực công nghiệp cần hai nguồn lưu lượng/áp suất phục vụ đồng thời hoặc phối hợp theo từng giai đoạn làm việc.
Khác với bơm cánh gạt đơn, bên trong bơm đôi có hai cụm bơm được tích hợp trong cùng một thân và sử dụng chung trục dẫn động. Hai nhánh có thể tạo ra các dòng dầu riêng biệt để phục vụ hai mạch thủy lực.
Cấu trúc này mang lại lợi thế lớn khi máy cần:
- Hai mạch thủy lực hoạt động độc lập.
- Lưu lượng lớn khi máy chạy nhanh.
- Lưu lượng nhỏ hơn nhưng áp suất cao khi máy làm việc.
- Tiết kiệm không gian lắp đặt.
- Giảm số lượng motor và cụm truyền động.
Dòng VP-DF sử dụng hai bơm cánh gạt biến thiên chung một trục truyền động, giúp giảm không gian lắp đặt so với việc sử dụng hai bơm riêng biệt. Hai mạch có thể cung cấp lưu lượng và áp suất độc lập, phù hợp với các máy công nghiệp, máy gia công cơ khí và các hệ thống cần chế độ chạy nhanh – chạy làm việc.
Model VP-DF-26/26-D-K19 có cấu hình hai nhánh bơm cùng dung tích danh nghĩa 26 + 26, thuộc nhóm bơm cánh gạt biến thiên đôi công suất trung bình.
II. Thông số kỹ thuật bơm VP-DF-26/26-D-K19
Thông số | Giá trị |
Tên sản phẩm | Bơm thủy lực cánh gạt biến thiên đôi |
Model | |
Dòng bơm | VP-DF |
Loại bơm | Double Variable Vane Pump |
Cấu hình | 26 + 26 |
Dung tích danh nghĩa | 26 L/min + 26 L/min |
Kiểu bơm | Cánh gạt biến thiên |
Số bơm | 2 bơm trong cùng thân |
Trục truyền động | Dùng chung một trục |
Kiểu lắp | Mặt bích |
Điều chỉnh áp suất | Có |
Dải điều chỉnh áp suất dòng VP-DF | 8–20 / 15–35 / 30–55 / 50–70 kgf/cm² |
Áp suất tối đa theo từng cấp | 20 / 35 / 55 / 70 kgf/cm² |
Tốc độ định mức tối đa | ~1.800 vòng/phút |
Tốc độ tối thiểu tham khảo | ~800 vòng/phút |
Lưu lượng tại 1.500 vòng/phút | Phụ thuộc cấu hình điều chỉnh |
Môi chất | Dầu thủy lực |
Kiểu truyền động | Motor dẫn động |
Kết cấu | Hai bơm cánh gạt biến thiên tích hợp |
Mục đích | Cấp dầu cho hai mạch hoặc kết hợp lưu lượng |
Mã cấu hình | D-K19 |
Thương hiệu | CML |
Xuất xứ dòng sản phẩm | TAIWAN |
Dòng VP-DF được công bố với các mức điều chỉnh áp suất 8–20, 15–35, 30–55 và 50–70 kgf/cm², tốc độ trong khoảng 800–1.800 rpm và cấu trúc hai bơm sử dụng chung trục.
Quy đổi áp suất tham khảo
kgf/cm² | MPa | bar |
8 | 0,78 | 7,85 |
20 | 1,96 | 19,61 |
35 | 3,43 | 34,32 |
55 | 5,39 | 53,94 |
70 | 6,86 | 68,65 |
Lưu ý: bảng trên là quy đổi đơn vị, không phải các cấp áp suất riêng biệt được thiết lập mặc định cho mọi máy. Khi lắp thực tế cần cài đặt theo yêu cầu của hệ thống.
III. Cấu tạo bơm VP-DF-26/26-D-K19
Bơm cánh gạt biến thiên sử dụng các bộ phận cơ bản gồm:
1. Thân bơm
Thân bơm chứa các khoang làm việc, cụm cánh gạt và đường dẫn dầu. Thiết kế tích hợp hai cụm bơm giúp giảm kích thước hệ thống.
2. Trục truyền động
Hai cụm bơm được dẫn động bằng chung một trục, giúp cả hai nhánh bơm hoạt động đồng bộ với motor.
3. Rotor
Rotor quay cùng trục và mang các cánh gạt. Khi rotor quay, các cánh gạt chuyển động theo biên dạng vòng cam để tạo ra quá trình hút và đẩy dầu.
4. Cánh gạt
Cánh gạt là bộ phận trực tiếp tạo khoang thể tích thay đổi, từ đó tạo ra dòng dầu thủy lực.
5. Vòng cam
Vị trí tương đối giữa rotor và vòng cam quyết định dung tích làm việc của bơm. Đây là cơ sở để bơm có khả năng thay đổi lưu lượng.
6. Cơ cấu điều chỉnh áp suất/lưu lượng
Dòng VP-DF có cơ cấu điều chỉnh cho phép thiết lập phạm vi áp suất theo từng cấu hình. Catalogue dòng VP-DF công bố nhiều cấp điều chỉnh từ 8 đến 70 kgf/cm².
IV. Nguyên lý hoạt động
Khi motor quay, trục truyền động làm rotor của hai cụm bơm quay theo.
Trong quá trình quay:
Dầu thủy lực → Cổng hút → Khoang cánh gạt → Tăng áp → Cổng xả → Mạch thủy lực
Do vòng cam và rotor tạo ra các khoang có thể tích thay đổi, dầu được hút vào khi thể tích khoang tăng và được đẩy ra khi thể tích khoang giảm.
Điểm đặc biệt của bơm đôi VP-DF là hai cụm bơm dùng chung một trục nhưng có thể cấp dầu cho các mạch khác nhau.
V. Ưu điểm của bơm VP-DF-26/26-D-K19
1. Thiết kế hai bơm trong một
Hai cụm bơm được tích hợp chung giúp giảm không gian lắp đặt so với việc sử dụng hai bơm độc lập.
2. Hai mạch thủy lực
Bơm có thể cung cấp dầu cho hai mạch thủy lực cùng lúc, đáp ứng những máy có nhiều cơ cấu chấp hành.
3. Có khả năng điều chỉnh
Lưu lượng/áp suất có thể được điều chỉnh theo thiết kế của dòng bơm, phù hợp với nhiều chế độ vận hành.
4. Tiết kiệm không gian
Việc dùng chung trục truyền động giúp hệ thống gọn hơn và thuận tiện khi ghép với motor.
5. Phù hợp máy công nghiệp
Dòng bơm đôi biến thiên thường được sử dụng trong các hệ thống máy công cụ cần chạy nhanh và chạy làm việc.
VI. Ứng dụng bơm VP-DF-26/26-D-K19
VP-DF-26/26-D-K19 có thể được sử dụng trong:
- Máy ép thủy lực.
- Máy dập.
- Máy cắt.
- Máy gia công cơ khí.
- Máy công cụ CNC.
- Máy gia công kim loại.
- Máy sản xuất công nghiệp.
- Hệ thống thủy lực hai mạch.
- Máy yêu cầu chế độ chạy nhanh/chạy chậm.
- Hệ thống cần hai nguồn lưu lượng dầu.
Một ứng dụng điển hình của bơm đôi là hệ thống máy công cụ cần lưu lượng lớn ở giai đoạn chạy nhanh, sau đó chuyển sang lưu lượng nhỏ hơn nhưng áp suất cao ở giai đoạn làm việc. Khi đó một nhánh có thể tiếp tục cung cấp dầu trong khi nhánh còn lại được giảm tải, giúp hạn chế tổn thất năng lượng và giảm hiện tượng dầu nóng.
VII. Bơm VP-DF-26/26-D-K19 phù hợp với hệ thống nào?
Sản phẩm đặc biệt phù hợp khi hệ thống có một trong các yêu cầu sau:
1. Hai mạch thủy lực độc lập:
Hai nhánh bơm có thể phục vụ hai cơ cấu hoặc hai mạch khác nhau.
2. Yêu cầu lưu lượng lớn:
Hai nhánh có thể phối hợp cung cấp lưu lượng trong giai đoạn cần tốc độ cao.
3. Yêu cầu chạy nhanh – chạy chậm:
Một cấu hình thường gặp trong máy ép và máy công cụ.
4. Không gian lắp đặt hạn chế:
Thiết kế hai bơm chung thân giúp giảm không gian so với hai cụm bơm riêng.
VIII. Những điều cần kiểm tra trước khi thay bơm
Khi thay thế VP-DF-26/26-D-K19, không nên chỉ dựa vào thông số 26/26.
Cần kiểm tra:
- Đúng model VP-DF-26/26-D-K19.
- Đúng hướng quay của bơm.
- Đúng kiểu lắp mặt bích.
- Đúng kích thước và vị trí cổng dầu.
- Đúng kích thước trục.
- Đúng cấu hình D-K19.
- Đúng dải áp suất.
- Đúng tốc độ motor.
- Đúng loại dầu thủy lực.
- Đảm bảo đường hút không bị nghẹt hoặc thiếu dầu.
Đặc biệt, K19 là một phần của mã cấu hình, vì vậy khi thay thế nên đối chiếu toàn bộ mã trên tem bơm thay vì chỉ tìm "VP-DF-26/26".
FAQ – Câu hỏi thường gặp
1. VP-DF-26/26-D-K19 là bơm gì?
Đây là bơm cánh gạt biến thiên đôi, gồm hai cụm bơm được tích hợp trong cùng thân và dùng chung trục truyền động.
2. VP-DF-26/26 có nghĩa là gì?
Ký hiệu 26/26 thể hiện cấu hình hai nhánh bơm có dung tích danh nghĩa 26 + 26 L/min theo cấu hình dòng.
3. Bơm VP-DF-26/26-D-K19 có thể dùng cho máy ép không?
Có. Bơm đôi biến thiên phù hợp với các hệ thống máy ép và máy công cụ cần kết hợp lưu lượng lớn ở giai đoạn chạy nhanh với lưu lượng/áp suất phù hợp ở giai đoạn làm việc.
4. VP-DF-26/26-D-K19 có hai đường dầu không?
Thiết kế bơm đôi cho phép hai cụm bơm cung cấp dầu cho các mạch khác nhau. Cấu hình đường dầu thực tế cần đối chiếu theo sơ đồ và phiên bản bơm.
5. Tốc độ quay của dòng VP-DF là bao nhiêu?
Tài liệu dòng VP-DF công bố khoảng tốc độ 800–1.800 vòng/phút.
6. Áp suất tối đa của bơm là bao nhiêu?
Theo bảng thông số dòng VP-DF, các cấp áp suất tối đa được công bố là 20, 35, 55 và 70 kgf/cm², tùy cấu hình điều chỉnh.
7. Có thể thay VP-DF-26/26-D-K19 bằng bơm 30/30 không?
Không nên thay trực tiếp nếu chưa kiểm tra lưu lượng, áp suất, kích thước lắp, trục, hướng quay và sơ đồ mạch. Bơm 30/30 có dung tích khác 26/26 nên có thể làm thay đổi đặc tính hoạt động của hệ thống.
